Как штробить стены под проводку в панельном доме правильно: можно ли своими руками, горизонтальное штробление несущих стен

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

Зубилом углубить верхний и нижний край разметки.
Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
Сменить насадку на перфораторе, установив вместо бура лопатку.
Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

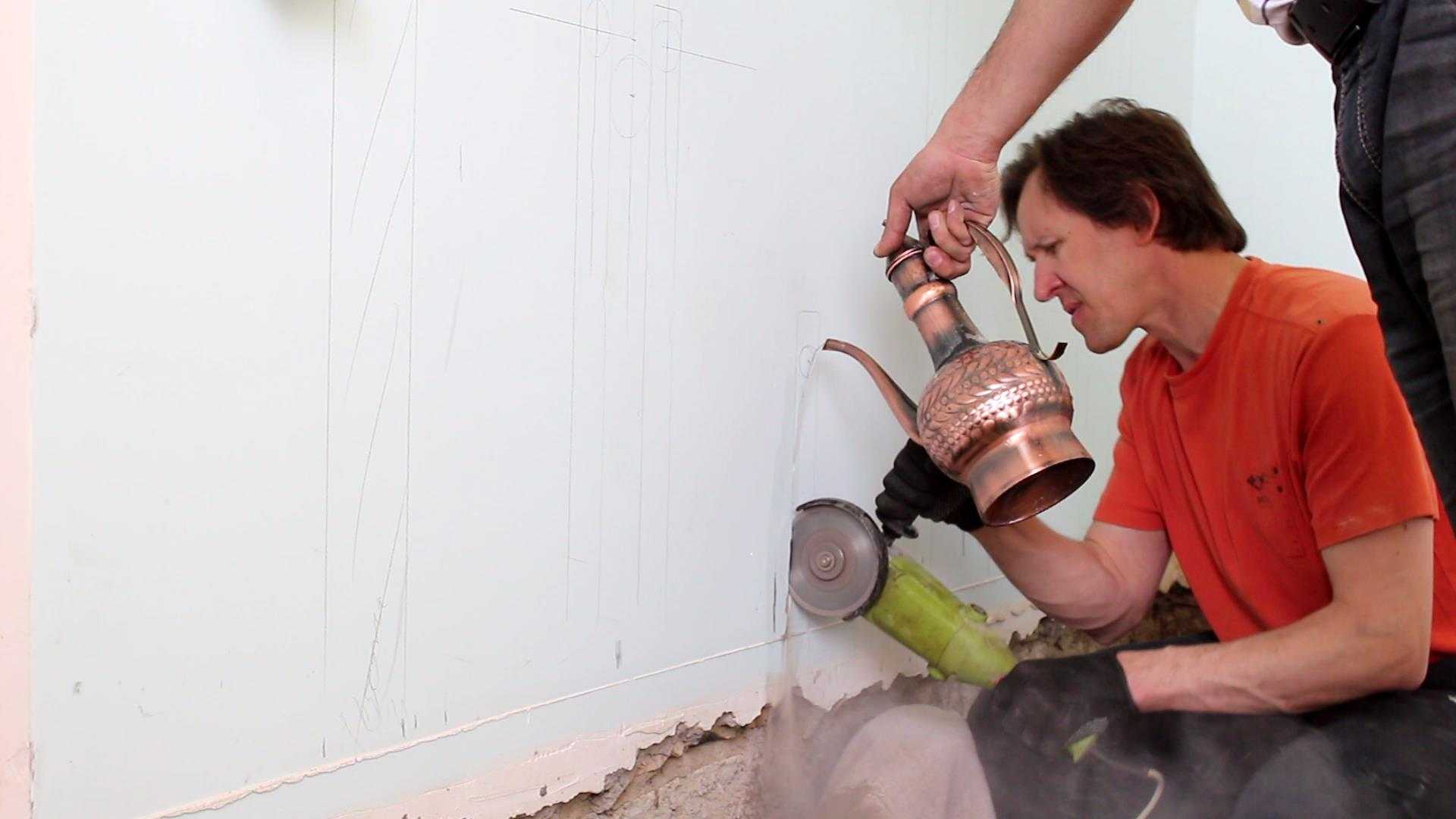

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Это интересно: Правила монтажа электропроводки в доме самостоятельно: теория и практика

Правила проведения работ

Не следует начинать штробление до выполнения подготовительных работ. На этапе составления схемы правильно рассчитывают количество, выбирают расположение элементов электрической сети. Наличие каждой точки должно быть необходимым. Размещать большое количество розеток на 1 стороне нецелесообразно. Нужно учитывать материал стены, правильно подбирать диск для болгарки.

Нормы и ограничения

При штроблении стены стоит учитывать следующие требования:

Глубина канала должна составлять 2-3 см, ширина — 3 см.
Максимальное расстояние между точкой питания и распределительной коробкой составляет 3 м. Штробы укладывают вертикально или горизонтально. Параллельность распространения оценивают строительным уровнем. Укорачивать кабель путем наклонной укладки нельзя. Это относится и к волнообразному способу. Исключением являются мансардные помещения со скошенными потолками.
Расстояние между штробой и оконным или дверным проемом должно превышать 10 см. От горизонтального канала до плиты перекрытия оставляют 15 см. Между газовой или отопительной трубой и штробой должно оставаться расстояние в 40 см.
Нельзя проделывать каналы во внутренних несущих стенах. Штроба нужной глубины не влияет на внешние стены, однако перегородка может разрушиться.
Исключается штробление железобетонных плит. Эта процедура нарушает их целостность, несущую способность.
При штроблении потолка стараются делать канал минимальной длины.
Проделывать углубления в напольном покрытии нельзя. Рекомендуется скрывать проводку в бетонной стяжке. Однако и этот метод нельзя назвать оптимальным. Замена перегоревшего кабеля будет отнимать много времени и сил.

Особенности штробления разных видов поверхностей

Для бетонного перекрытия вполне подойдёт ударная дрель или углошлифовальная машина. Пользоваться штроборезом смысла нет, так как всё равно придётся подчищать за ним огрехи дрелью с насадкой.

Для кирпичной поверхности отлично подойдёт перфоратор или болгарка. Если в наличии имеется штроборез — прекрасно. Но перед его использованием надо удалить с поверхности даже небольшие остатки обоев, шурупы или гвозди, чтобы не засорить отверстие для пыли и не повредить диски.

Видео о том, как правильно штробить стены

Следует понимать, что для выполнения таких работ нужна определённая сноровка и опыт, но даже новичок сможет применить на практике описанные в статье методики и усовершенствовать их.

рмнт.ру

Способы штробления

Перфоратор для штробления стен

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

Работа болгаркой

Насадка на болгарку для штробления

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Штроборез

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Стоит ли менять электропроводку частями?

Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:

Меньшие затраты.
Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
Нет необходимости делать ремонт во всех комнатах.

На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:

Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).

Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.

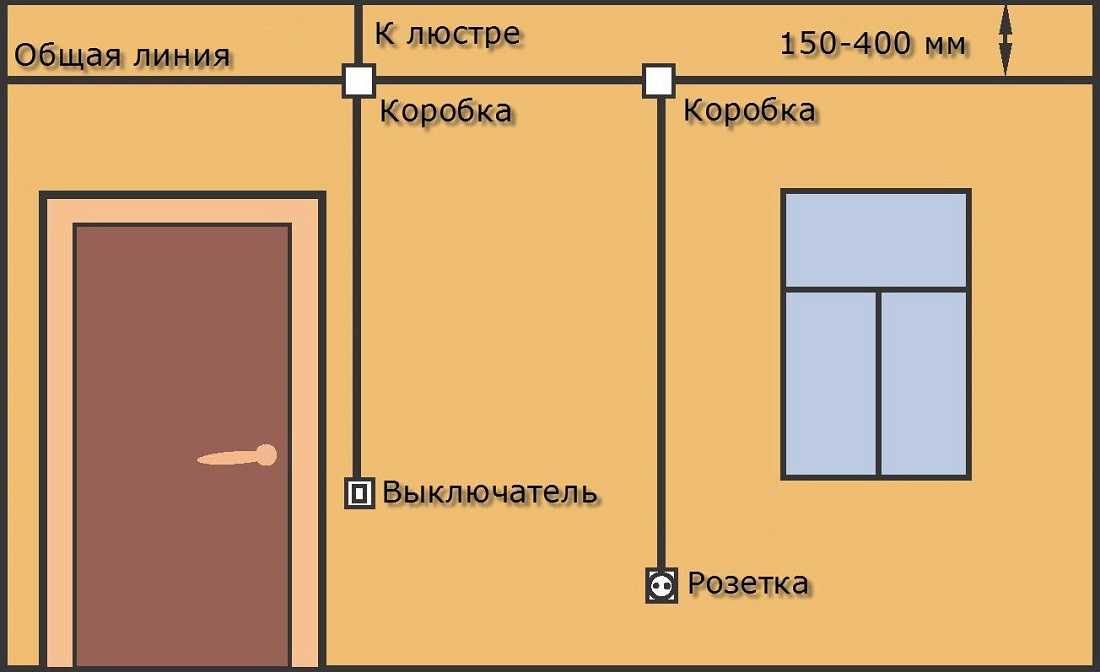

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
- Отмечаем места расположения розеток/выключателей, светильников.
- От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
- В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.

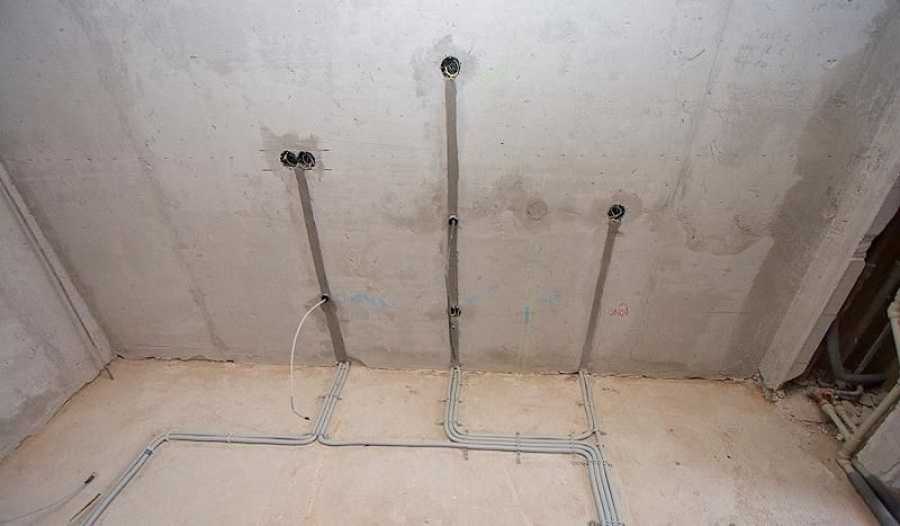

Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
Планировать надо так, чтобы не было пересечения канавок.
При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
От любого другого угла, дверного и оконного проема отступают не менее 10 см.
От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой

Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

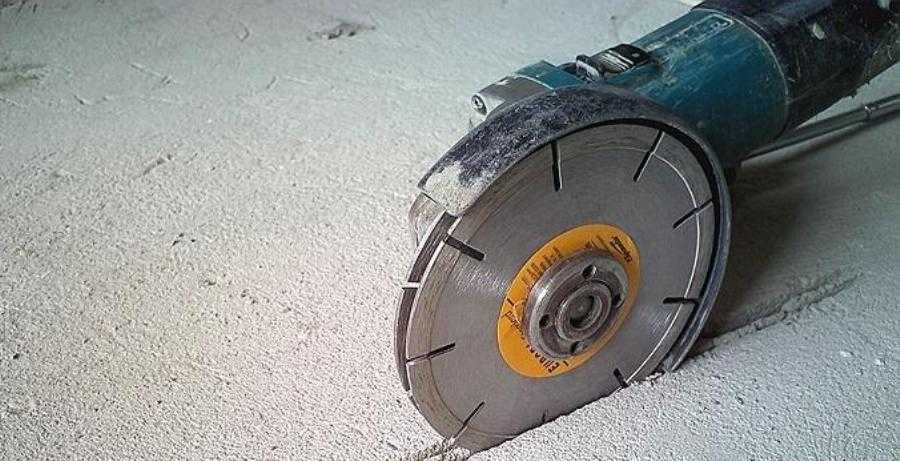

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш — это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

пол закрывают пленкой,
над входом закрепляют промышленную штору или ткань,
перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

гофрорукава,
кабель-каналы,
коробы.

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Общие правила штробления стен

При работе с твердыми поверхностями применяются прочные, тяжелые и мощные приспособления. Как правило, ручные инструменты для обработки кирпичных и бетонных стен не используются.

Исходя из этого, необходимо придерживаться таких правил:

Защищать руки, глаза и органы дыхания от механических повреждений. При работе строительных приборов образуется пыль, осколки камня и искры. Проводить штробление под проводку необходимо в специальных очках, прочных перчатках и респираторе.
Брать в расчет возможность наличия в стенах проводов, находящихся под напряжением. Такое часто бывает в старых домах, где проводилось несколько ремонтов. Желательно работать, стоя на резиновом коврике, предварительно обесточив помещение.
Прокладывать провода разрешается только по вертикали и по горизонтали. Запрещается делать канавки под углом, стремясь сэкономить материал и время работы.
Штроба не должна быть ближе 10 см от углов комнаты, дверных и оконных проемов. Расстояние от плит перекрытия должно быть 15 см и больше, а от газовых стояков — не менее 40 см. Категорически запрещается нарушать целостность межпанельных стыков.

https://youtube.com/watch?v=kvcOhA5bgNM

Остро стоит вопрос прокладки проводки в несущих стенах. Особенно это актуально для панельных домов, где велика вероятность повреждения арматурного каркаса плит. Поэтому, перед тем как штробить стены под проводку, необходимо проконсультироваться по этому поводу у управляющей организации и получить разрешение на проведение работ.

На ней нужно отобразить точное прохождение проводов, монтажные коробки, розетки и выключатели

Очень важно выполнить планировку с точностью до сантиметра. Это поможет избежать повреждения скрытой проводки при последующих сверлениях стен

Способы штробления стен своими руками

Способы штробления стен зависят от применяемых инструментов при проделывании штробы. Давайте рассмотрим более подробно, чем можно проштробить стену.

Интсрумент для штробления:

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

Болгарка

Штробление с помощью болгарки достаточно распространено в силу ее доступности и недорогой цены.

Для того, что бы начать штробление болгаркой нужно закрепить на ней специальный алмазный диск для работы по бетону и подключить к источнику электропитания.

Обязательно необходимо надеть защитные очки и проверить защитный кожух, что бы струя измельченного материала и пыли, которые выбрасываются болгаркой, не причинили вреда окружающим и помещению.

Болгарку следует направлять по выбранной линии стены для того, что бы штроба получилась нужного размера и направления. Для создания штробы крутящийся диск болгарки следует неспешно направить в нужное место и прижав его к стене проделать желоб требуемого размера.

После этого проделать еще один желоб, параллельный тому, что был сделан ранее, а оставшийся между ними материал выбрать с помощью перфоратора используя насадку лопатка.

Штроборез

Процесс изготовления штроб с помощью штробореза подобен тому, как это делается с помощью болгарки. Отличием является то, что у штробореза имеется сразу два диска, благодаря чему в стене прокладывается сразу два желоба, а также то, что расстояние между дисками можно регулировать.

Но, и в этом случае материал, который остался между желобами, нужно убирать с помощью перфоратора.

Молоток и стамеска

Молоток и стамеска используются для изготовления штроб в мягких материалах, к числу которых можно отнести почти все виды штукатурки.

Для штробления стены с помощью молотка и стамески необходимо взять в одну руку молоток, а в другую стамеску и, приставив к нужному месту стены стамеску, ударить по ней молотком, в результате чего в стене появится выбоина.

Создавая таким образом выбоины и расширяя их в нужном направлении и размере можно создать штробу.

Размеры штробы, такие как глубина и ширина определяются размерами кабеля или трубы, однако не могут превышать 30% от ширины стены.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

Глубина стробы до 20-30 мм, ширина — до 30 мм.
Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.

Нормы и ограничения при штроблении стен под проводку

Как проштробить перфоратором стены, чтобы в подготовленные канавки можно было потом легко проложить кабель? Нередко такую работу выполняют с ошибками, поэтому необходимо соблюдать определенные правила и разработанные нормы.

Важно помнить, что в панельном доме несущей считается каждая стена. При горизонтальном штробировании бетонной стены (канавки глубиной более 30 мм), обязательно будет перерезана вертикальная арматура

Это приведет к нарушению ее несущей способности. В кирпичном здании арматура отсутствует, но проделывать в ней штробы также запрещается, потому что они значительно снизят несущую способность. В несущей стене горизонтальная штроба запрещена к выполнению.

Делать борозды в стене из газобетона, в отличие от других строительных материалов, намного проще. Благодаря пористой структуре, он мягкий, справиться с работой можно своими руками даже не имея профессионального инструмента. Работать необходимо в защитной одежде, потому что в процессе в воздух поднимается много пыли. В железобетонных стенах имеется арматура, разрезать ее запрещено.

Канавки должны быть расположены по горизонтали и вертикали, строго перпендикулярно стенам и потолку. Участки наклона проводки можно размещать только на мансардных этажах, где скосы установлены параллельно крыше. В других случаях – строго вдоль или поперек стенок.

Глубина штробы в среднем составляет 2 см, ширина зависит от того сколько будет прокладываться проводов и какого размера. Для выполнения технически грамотного и качественного штробления стен обязательное условие – соблюдать эти правила.
