Чем «земля» отличается от «нуля»? разбираемся в сложностях электрики

Изолированная нейтраль в электрических сетях

Применяется в распределительных сетях 6-35 кВ. Что касается физических проявлений изолированной нейтрали, напряжение возрастает до линейного. Основное назначение подобного типа связывается со следующими моментам:

  1. Сеть не отключается, продолжает работать. Потребители на фазах без замыкания используют однофазные бытовые приборы до отключения линии. Перекос по напряжению в сетях 0,4 кВ отсутствует, в сетях 6-35 увеличивается до линейного.
  2. Реализация таких сетей в разы дешевле в обслуживании, что позволяет экономить значительные средства на распределение электрической энергии.
  3. Высокая надежность работы, особенно на воздушных линиях электропередач. Падение ветки не отключит фидер и обеспечит его работоспособность.

Главными недостатками изолированных сетей считаются:

  1. При однофазном замыкании сеть продолжает работать, защиты не срабатывают, что иногда приводит к несчастным случаям с населением.
  2. Наличие феррорезонансных процессов и возникновение реактивной мощности, которая ухудшает качество электрической энергии.

Что лучше?

Чтобы Вы полностью усвоили материал, для начала предоставим отличия в использовании каждой системы, на основании чего и сделаем собственный вывод.

  • Заземление дома можно запросто сделать своими руками, имея под рукой сварочный аппарат и немного металла. В то же время для создания зануления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
  • Проводник, обеспечивающий указанные соединения зануляемых частей с источника называется нулевым защитным проводником.
  • Нулевой защитный проводник отличается от нулевого рабочего проводника, который также соединён с глухозаземлённой нейтральной точкой источника. Он предназначается для электроснабжения источника.
  • Если произойдет в распределительном щитке, система зануления не будет работать, и Вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, т.к. в отличие от нуля провод PE не отгорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя насчет этого можно сказать, что контур «земли» из-за того, что находится на улице, также может со временем повредиться, особенно в местах сварки электродов. Опять-таки, если Вы делаете ежегодную ревизию, проблем не будет.

Исходя из этого, можно сделать такой вывод –

Причины повышенного напряжения

Кроме потерь в проводах существуют и другие причины, почему есть напряжение между нулем и землей.

Причиной постоянного наличия напряжения, поднимающегося до 50 В, может быть Неравномерное подключение потребителей по фазам. В идеальных условиях мощность нагрузки должна быть распределена равномерно, при этом уравнительный ток отсутствует и напряжение между РЕ и N равно нулю.

Так бывает не всегда, при подключении к одной из фаз мощных электроприборов или большом расстоянии между ЛЭП и отдельно стоящим зданием в нейтральном проводе протекает значительный ток, из-за чего потери в нем возрастают, и появляется разность потенциалов между нейтралью и землёй.

В случае наличия высокого напряжения причиной чаще является обрыв нейтрали. Это аварийная ситуация, У которой есть два варианта:

  • Обрыв в однофазной сети. При этом на нулевой клемме появляется сетевое напряжение, исчезающее при отключении всех ламп и выключении всех вилок из розеток. Напряжение в розетке при этом отсутствует.
  • Обрыв нейтрали в трёхфазном кабеле. В этом случае величина потенциала между нейтралью и землёй из-за отсутствия уравнительного тока колеблется в диапазоне 0-220 В, а напряжение розетке при этом может достигать 380 В.

Способы определения фазных и нулевых проводов

Зная, что в электротехнике фаза – это провод, по которому к прибору идет электричество, пользователь может заинтересоваться, можно ли найти фазу и нуль без использования приборов. Способ это сделать есть, хотя он не особенно надежен, так как не всегда прокладчики сетей соблюдают стандарты цветовой маркировки разных типов проводов. По стандартам, изоляция нулевого кабеля должна иметь голубой или синий цвет, заземления – быть окрашенной в желтую и зеленую полоску. Для фазного провода расцветка не регламентируется, она может быть разной, но только отличающейся от остальных кабелей.

Найти фазу можно по напряжению, которое измеряется мультиметром. В настройках указывают переменное напряжение более 220 В. Устанавливают контакт двух щупов с гнездами V и COM. Щупом, расположенным в V, касаются проводов – при прикосновении к нулю прибор ничего не покажет, а в фазе обнаружит напряжение в 7-15 В.

Также можно воспользоваться автоматом и индикаторной отверткой. С проводов счищают 1-2 см изоляции. Включают автомат и подносят отвертку рабочей стороной к проводу, держа при этом палец на металлическом отрезке рядом с рукоятью. При поднесении к фазе лампочка загорается.

Важно! При этом способе нельзя прикасаться пальцем к рабочей стороне отвертки. Провода перед процедурой надо развести подальше друг от друга, чтобы не случилось короткого замыкания

Чем отличается «ноль» от «земли» в электрике

Чем отличается «ноль» от «земли» в электрике

Интересный момент в электрике связан с рабочим нулём и заземлением. Вроде бы одно и то же, а нет, разница всё же есть. Почему ноль и земля это не одно и то же?

Кто делал заземление, знает, что его можно использовать в качестве рабочего нуля в электросети. То есть, берете фазу от линии электропередач и заземляющий контур. При подключении лампочки или другого электропотребителя, устройства будут работать.

Однако это при одном маленьком «но» — если у заземления будет достаточно небольшое сопротивление. В противном случае, лампочка будет гореть слабо, а более мощные потребители, и вовсе, не потянут.

Можно ли использовать ноль вместо заземления

В современных домах используется система электроснабжения TN. По этой схеме заземляется нейтраль питающего трансформатора и по нулевому проводу текут уравнительные токи. Поэтому между нулём в электропроводке и заземлёнными элементами конструкции, например, водопроводом, всегда есть какой-то потенциал.

Как правило, он составляет всего несколько вольт, но в сельской местности при большой протяжённости линий электропередач этот потенциал может достигать 30-40 В, что достаточно чувствительно при прикосновении, а в сырых помещениях опасно для здоровья и жизни.

Ещё более опасной является ситуация обрыва нейтрального проводника на участке между зданием и питающим трансформатором. При этом на нулевой клемме и подключённой к ней заземляющим

  • Питание жилых домов осуществляется по четырёхпроводной (пятипроводной с заземлением) схеме. В этой системе электроснабжения нейтральный провод N (PEN) за счёт уравнительных токов обеспечивает постоянное напряжение в розетке. При его обрыве напряжение в розетке может колебаться в диапазоне 0-380В, а на нейтральной клемме повышаться до 220В.
  • Для питания электроприборов они должны быть подключены сразу к двум клеммам — нулевой и фазной. При обрыве нейтрали соответствующий контакт в розетке и присоединённый к нему участок электропроводки через включённый аппарат окажется подключённым к фазному проводу.

Поэтому на вопрос «можно ли заземление кинуть на ноль» ответ однозначный — НЕЛЬЗЯ. Такое подключение защитит от поражения электрическим током при повреждении изоляции электроприбора, но является опасным для жизни в случае обрыва нейтрали.

Информация! Использовать заземляющий проводник вместо нулевого допускается только в схеме электропитания TN-C, в которой разделение провода PEN на PE и N происходит в электрощите. В настоящее время эта схема не используется из-за повышенной опасности.

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

  1. Неправильная работа приборов учета электроэнергии в меньшую или большую сторону. Соответственно в первом случае, когда компания-поставщик найдет ошибку, может быть начислен огромный штраф.
  2. Некорректная работа устройств защитного отключения и дифференциальных автоматов: при существенных перепадах напряжения будет постоянно перегорать бытовая техника.
  3. Отсутствие защиты человека от поражения током. Более того, неправильная схема может стать основной причиной удара.

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

А как быть, если в вашем доме вообще не предусмотрено защитное заземление

Понятное дело, при проведении капитального ремонта, электрики заменят проводку в соответствии с Правилами устройства электроустановок. Как минимум, в вашем вводном щитке появится три независимых провода: фаза, рабочий ноль и защитное заземление. Останется лишь заменить проводку в розеточной сети.

Но капитальный ремонт может быть выполнен через несколько лет, а вы уже сегодня пользуетесь бойлером и стиральной машинкой без заземления, или того хуже — с защитным занулением. Выход один: организовывать заземление самостоятельно. Если вы живете в частном доме — техническая сторона вопроса существенно упрощается. А вот для многоэтажек, стоимость и сложность работ зависит от этажа.

Как вариант — организовать вскладчину с соседями шину заземления, с распаячными коробками на каждой лестничной клетке.

Шина должна быть неразъемной до самого ввода в грунт. Вблизи фундамента, желательно не в дорожном покрытии, а на клумбе, организуется контур заземления согласно Правилам устройства электроустановок. Каждый жилец подъезда может подключится общей шине и завести «землю» в квартиру. Далее есть два варианта:

  1. Организовать контактную группу заземления в распределительном щитке, и заменить всю электропроводку на трехжильную.
  2. Внутри плинтуса, протянуть земляной кабель под каждую розетку, и завести его в монтажные коробочки.

При любом способе, вы защитите и свои электроприборы, и главное — свое здоровье.

Заземление опор

Воздушные линии электропередач в результате обрыва проводов, нарушения рабочей изоляции могут стать причиной электротравм технического персонала и населения. Протекание тока через опоры ВЛ сопровождается появлением потенциала на опоре и возникновении опасных для жизни напряжения прикосновения и шагового напряжения в радиусе десяти метров от столба.

Защитить людей от поражения электротоком помогает защитное заземление – умышленное электрическое соединение металлических нетоковедущих частей опор, которые могут оказаться под напряжением, с землей или заземляющим устройством.

Воздушные линии электропередач прокладывают на металлических, железобетонных и деревянных столбах. Заземление опор ВЛ выполняется согласно Правилам устройства электроустановок:

  1. Опоры из металла и железобетона для линий напряжением 0,4–35 кВ в электросетях с изолированной нейтралью должны подключаться к заземлителю, в электросетях с заземленной нейтралью — к PEN-проводнику, который выполняет роль нулевого рабочего и защитного проводника (п. 2.4.39 ПУЭ).
  2. Деревянные столбы заземляются только на линиях, ведущих к школам, детсадам, больницам, крупным складам, фермам и агрокомплексам (п. 2.4.46 ПУЭ).
  3. Несущие конструкции с грозозащитным тросом и устройствами грозозащиты оборудуются устройствами заземления.

Заземление опор освещения и воздушных линий электропередач делается на каждой опоре, кроме первой, нулевой провод которой наглухо присоединяется к нулевой точке источника питания.

Конструкция заземляющего устройства

Заземляющие устройства опор состоят из заземляющей магистрали и заземлителей.

Заземлители делятся на:

  • естественные – арматура железобетонных фундаментов, нулевой провод кабелей, проложенных в земле, стальные трубы водопровода с толщиной стенок более трех с половиной мм, рельсы;
  • искусственные – стальные уголки и пластины толщиной четыре мм, металлические прутки диаметром десять мм, оцинкованные или омедненные стальные пруты диаметром более шести мм.

Способ монтажа проводников зависит от состава и удельного сопротивления грунта:

  1. Вертикальные заземлители устанавливают, если проводимость верхних слоев выше, чем нижних, и выполняют из металлических прутков длиной 3 метра, которые вдавливаются или ввинчиваются в землю на глубину два с половиной метра. В заземляющем контуре проводники соединяют горизонтальными металлическими полосками сваркой внахлест.
  2. Горизонтальные заземлители используют при высоком сопротивлении верхних слоев или каменистом грунте и изготавливают из стальных полос и уголков, которые размещают на глубине от 0,5 до 1 метра.

Проверка сопротивления заземления

После монтажа заземляющей защиты проверяется сопротивление заземления опор воздушных линий, которое должно быть больше 50 Ом.

Проверка сопротивления заземления ВЛ до 1 кВ проводится раз в 6 лет, ВЛ выше 1 кВ не реже одного раза в 12 лет.

Устройство и эксплуатация заземления опор освещения и воздушных линий должно выполняться в соответствии с требованиями ПУЭ и ПТЭЭП, только в этом случае оно может реально защитить человека от поражения электротоком при повреждении рабочей изоляции опор.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами

Пользоваться проводкой нужно с большой осторожностью

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Что лучше установить?

Установка заземления для защиты от тока не составит труда при правильном подходе, система прослужит несколько десятков лет при ежегодной диагностике. Для установки зануления понадобиться помощь специалиста, и частая диагностика нулевого провода, что не так экономично, как предыдущий способ.

Решение нужно принимать после осмотра внешнего щитка. Если проводка старая, как и автоматика, провода не распределены и выглядят как пучок, то лучший вариант – заземление. Если щиток хорошо выглядит, изоляция не повреждена, то можно занулять крупные электроприборы. Однако многие отдают предпочтение именно заземлению, благодаря простоте установки и долговечности системы, хотя она предназначена не для всех электрических сетей.

Электроника и техникаКомментировать

Что такое зануление

Если о заземлении знают, практически все, то про зануление многие имеют очень смутное представление. Тем не менее, оно используется достаточно часто и для правильной эксплуатации, нужно знать его устройство и принцип действия.

В электротехнике занулением называется соединение нулевого провода электрической сети с корпусом прибора, оборудования и прочих потребителей. В отличие от заземления, защищающего людей, зануление, прежде всего, защищает оборудование. Поэтому, говорить про зануление вместо заземления, не совсем корректно. Каждая схема предназначена для использования в какой-то определенной сфере. При защите оборудования, зануление искусственным путем создает ситуацию короткого замыкания, при которой срабатывает автоматический выключатель.

Для устойчивой и надежной работы зануления, его можно заземлить отдельно. Таким образом, повышается эффективность работы всей защитной системы, особенно при выходе из строя нулевого провода.

С

появлением в быту электричества встал и вопрос его безопасного пользования. Давайте посмотрим, как решить эту важную задачу, разберемся: что такое зануление, как действует заземление,как сделать зануление в частном доме своими руками. А кроме того, можно ли использовать зануление вместо заземления.1.2.3.4.5.6.

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику«!

Рекомендуем также прочитать:

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку “тест” на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует “прозвонить” мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в “начинку” электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль

Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой – земля

Все вышеописанные методы работают как с заземлением, так и с “занулением”

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире – так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля). Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме “PEN” без каких-либо коммутационных аппаратов.

Чем отличается ноль от земли в электрике

Итак, таким образом, уже становится понятными принципиальное отличие «нуля» от «земли». Ноль служит для передачи электроэнергии, а «земля» для защиты от поражения электрическим током. Как это работает на деле?

В момент, когда происходит утечка тока на корпус электроприбора, ток идёт по кратчайшему пути, в обход человека, если тот прикоснётся к корпусу электроприбора. Кратчайший путь — это как раз и есть контур заземления, к сопротивлению которого предъявляются особые требования. Оно должно быть минимальным, чтобы заземление действительно работало.

При этом многие, скорее всего, путают ноль с землей из-за того, что в некоторых случаях допускается использование нуля в качестве защитного проводника. Согласно правилам ПУЭ 1.7.18 б, в некоторых случаях N проводник объединяется с PE проводником, сочетая в себе сразу две функции, нулевого и защитного проводника.

Это так называемая система зануления, которая позволяет частично осуществлять функцию того же самого заземления. Однако в отличие от классического заземления, в ней нет заземлителей, а только устройства, которые автоматически размыкают цепь при возникновении короткого замыкания в случае утечек тока.

Сделать такую систему самостоятельно достаточно сложно, да и к тому же, опасно. Поэтому к монтажу зануления в квартире должны привлекаться только профессиональные электрики, а не самоучки, которые могут натворить дел. Всегда следует придерживаться требований ПУЭ и не забывать о том, что шутки с электричеством очень и очень плохи.

Ошибки, допускаемые при монтаже

Наиболее распространенными ошибками при устройстве систем защиты бывают следующие:

  1. Недостаточный контакт жилы, соединяющей корпус электроприбора с заземляющей шиной. В этом случае эффективность защиты уменьшается. Запрещается осуществлять контакт с шиной заземления через скрутку. Соединение должно быть только болтовым
  2. Использование в качестве заземлителя трубопроводов отопительной или водопроводной системы. Утечки тока могут проявляться путем поражения через воду или прикосновение к трубам. Кроме того от этого могут пострадать соседи.
  3. В случае отсутствия специального образования или навыков работы с электроприборами, лучше доверить устройство защитных систем опытным специалистам.
  4. Применение в качестве жилы между потребителем и заземляющей шиной алюминиевого провода. Может произойти окисление и контакт будет утрачен.
  5. Неправильная коммутация зануляющего провода при расщеплении с рабочим нулем (фиксация под один зажим). Возможно отгорание проводника и выход из строя защитыУстройство зануления непосредственно в розетке или в распределительной коробке. При нарушении целостности или отключении рабочего нуля (вышел из строя автомат, отгорел контакт), прибор может оказаться под опасным напряжением.

Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.


Поиск фазного провода индикаторной отверткой

Буквенные обозначения

Первые литеры в пояснении к системе обозначают выбранный характер заземляющего устройства:

  • Т – соединение источника питания непосредственно с землей;
  • I – все токоведущие детали изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно подсоединения к земле:

  • Т говорит об обязательном заземлении всех открытых деталей под напряжением, независимо от вида связи с грунтом;
  • N – обозначает, что защита открытых частей под током осуществляется через глухозаземленную нейтраль от источника питания непосредственно.

Буквы, стоящие через тире от N, сообщают о характере этой связи, определяют метод обустройства нулевого защитного и рабочего проводников:

  • S – защита РЕ нулевого и N-рабочего проводников выполнена раздельными проводами;
  • С – для защитного и рабочего нуля применяется один провод.

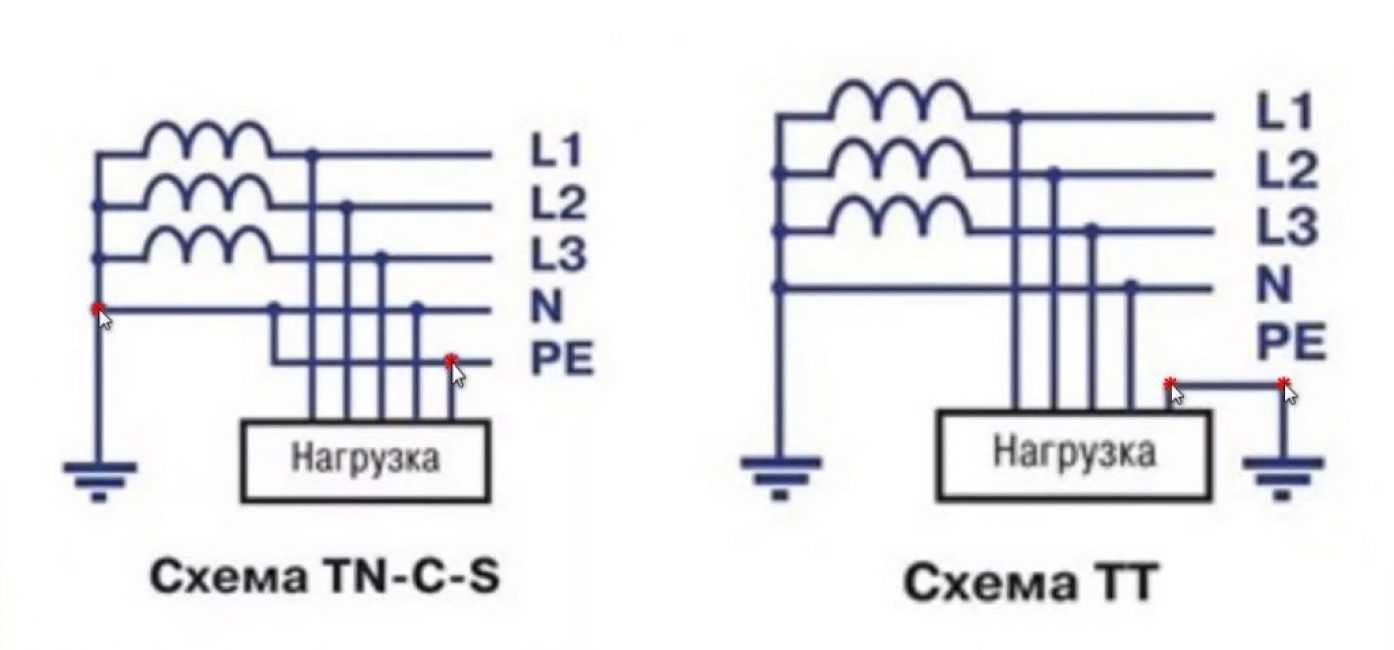

Две схемы подключения

Одинаковый обрыв нуля, а последствия такие разные

Для понимания роли “Ноля” и “Земли” нужно немного вникнуть в суть способов доставки электроэнергии до конечных потребителей и отличий последних.

Следует упомянуть, что электро-системы бывают линейные и фазные. Линейные используются в промышленной сфере деятельности, где требуются повышенные мощности (380В), фазные существуют для использования их в быту (220В). И том и в другом случае схемы подключения используют три провода. Только для линейных (380) в каждом из трех проводов присутствует фаза, а бытовом варианте (220В) есть Фаза, Ноль и Земля.

Для безопасности каждая система использует свои схемы подключения. Промышленные сети рассматривать не будем, а вот бытовые изучить следует, здесь используются две схемы:

  • TT – полное заземление
  • TN-C-S – совместное подключение земли и нуля, после потребителя питания

Используемы схемы подключения: 1. На ноль, 2. На землю

Чтобы было более понятно, расшифруем аббревиатуру:

  • Т – земля
  • N – нейтраль
  • S – раздельный, самостоятельный
  • C – объединять
  • L – фаза
  • PE – защитный
  • PEN – объединенный

Эти две схемы используются, однако следует указать ещё на одну существующую схему TN-C – это старая, но до сих пор действующая система, используемая в большинстве домов “старого” фонда, которой присуща аббревиатура PEN.

В ней Ноль и Земля совмещены (PEN) на всём протяжении. Такие сети не совсем безопасны, особенно для электроприборов. Монтировались они в советское время, бытовых приборов использовалось немного, а потому проектировщики не видели смысла в излишней трате на электропроводке ради пары десятков телевизоров (нагрузки были небольшие), — 30% экономия! На промышленных предприятиях заземление делалось отдельно.
