Ошибки проводки в гофре: отличия, как выбрать, на улице и в доме

Что такое

Гофрирование применяется для создания волн и складок на листовых металлах и других материалах с помощью пресса для гибки через фиксированное расстояние. Делается это для того, чтобы повысить прочностные характеристики материала и его сопротивляемость деформационным силам. В быту гофрированных вещей можно встретить немало: трубочка-соломинка, из которой пьют напитки, шифер на крыше частного дома, труба слива воды в стиральной машинке. Вообще, гофрирование применяется везде, где нужно усилить прочность чего-либо не прибегая к утолщению самого материала.

Гофрирование стального листа на специальном аппарате для придания ему прочности

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Необходимость применения гофры металлической для кабеля и цена проекта

Из приведенной выше таблицы понятно, что стоимость этих расходных материалов намного выше по сравнению с полимерными аналогами. Но металлическая конструкция обладает собственной несущей способностью. Она выдерживает без повреждений сильные и различные механические воздействия. В частности, такие оболочки устойчивы к многократным сгибам, истиранию. Их применяют для присоединения частей, которые перемещаются в процессе эксплуатации. Их устанавливают там, где надо исключить случайные повреждения с повышенной гарантией:

Металлическую гофру для проводки применяют в деревянных строениях.

Эти изделия снижают риск возгорания, если образовалось короткое замыкание

Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.

Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.

Watch this video on YouTube

Сравнение гофр

Гофры ПНД от ПВХ отличаются такими параметрами:

ниже уровень возгорания;
сохранение всех характеристик до уровня температур -2000С;
допустимость транспортировки твёрдых и вязких сред;
высокая прочность;
минимальное количество выделения вредных веществ при нагреве;
химическая нейтральность.

Свойства ПВХ

ПВХ трубы состоят из поливинилхлоридой оболочки, усиленной металлической проволокой. Имеет повышенную гибкость, упрощающую прокладку в сложных условиях, а также труднодоступных местах. Обладают оптимальной прочностью.

Поливинилхлорид способен самозатухать, поэтому его можно использовать в помещениях с повышенной пожароопасностью. Обладает меньшей массой, по сравнению с полиэтиленом низкого давления.

Просты в обработке, их можно стыковать методом сварки или на раструбы. Срок службы до 50 лет.

Гофрированная труба ПВХ

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

монтаж кабеля на потолке без гофры допускается

экономит кучу денег

экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

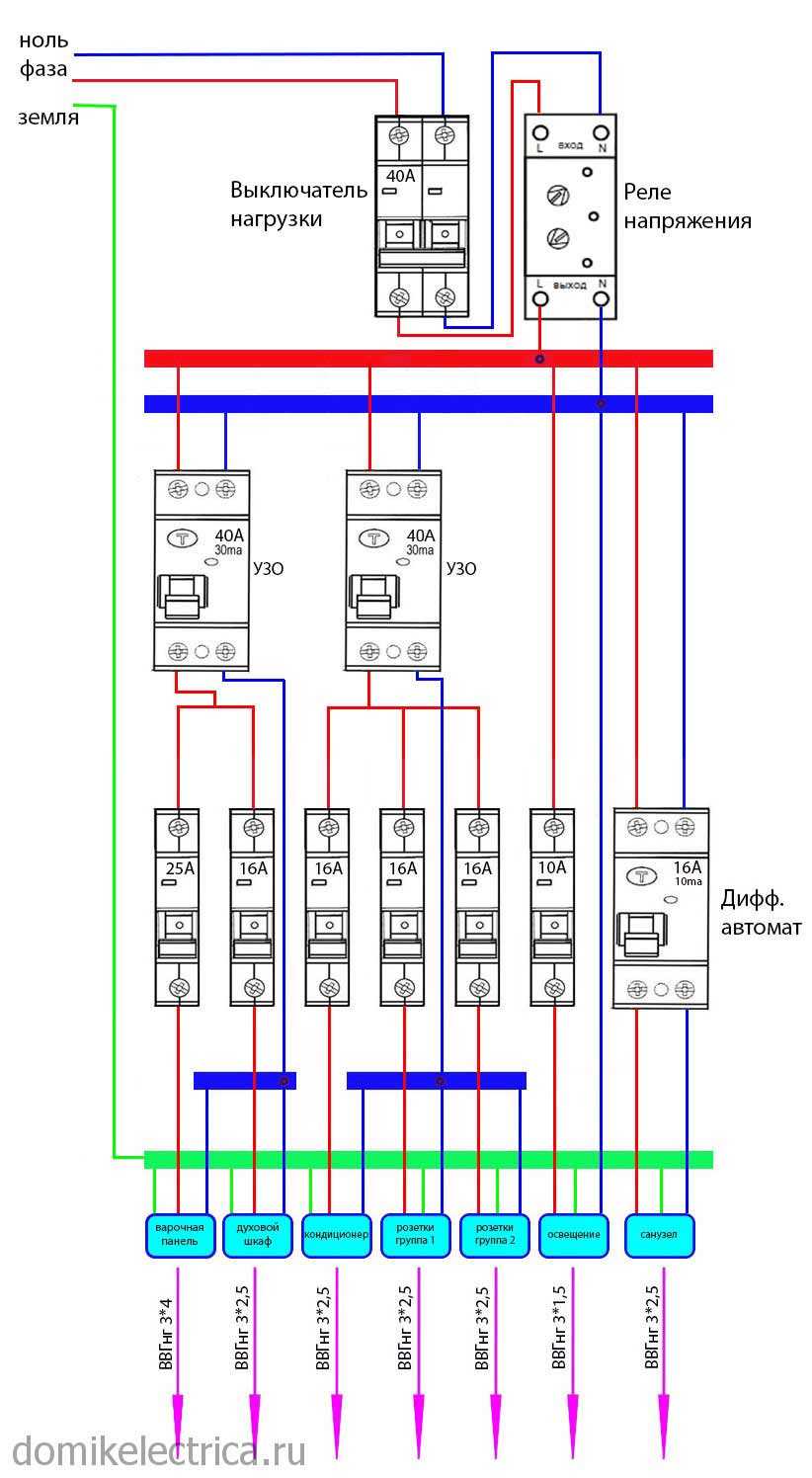

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Видео описание

Лайфхак для разметки трассы, показан в этом видео:

при невозможности сделать нужное расстояние между поворотами электротрассы следует установить вместо этого распределительный щит (коробку) и ревизионный люк;
для установки скрытой проводки в стенах предварительно выдалбливаются штробы необходимой глубины (она должна соответствовать диаметру гофротрубы);
между двумя соседними гофрорукавами не должно быть менее 20 см, при необходимости пересечения следует всегда соблюдать прямой угол.

Соединения двух разных кусков гофры производится с помощью специальных муфт, поворотников или тройников. При необходимости защитить провода от воды на гофру надеваются специальные заглушки с небольшими прорезями.

Чтобы осуществить монтаж гофры для электропроводки с протяжкой, то есть закрытым способом, нужно:

Отмерить и отрезать нужную длину гофрорукава и проследить, чтобы он был натянут.
Закрепить протяжку так, чтобы она не зашла в глубину трубы.

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Монтаж проводов по полу позволяет избавиться от штробления стен

Половая разводка пугает людей по следующим причинам:

Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ

Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Преимущества гофротрубы

Гофротруба

Достоинства дополнительной защиты проводов и кабелей в виде гофрированной оболочки составляют следующий перечень:

ПВХ гофротрубы обладают негорючестью, лёгким весом, простотой монтажа;
Трубы из нержавейки и алюминия гибки, обладают высокой прочностью, невосприимчивы к коррозии.
Полиэтиленовые гофротрубы не поддерживают горение, выдерживают большое внешнее давление.
Гофрированные трубы, независимо от материала изготовления, сохраняют внешний изоляционный слой электропроводки на протяжении многих лет.
При замене одного из кабелей не требуется производить особо сложных демонтажных работ на прямолинейных участках. Повреждённый провод вытягивают из трубы, а взамен его протягивают новую электропроводку.
Гофротруба принимает нагрузку от веса кабелей на себя по всей длине магистрали, что исключает провисание электропроводки при правильном выборе расстояний между точками опоры.

№6. Производители гофротруб для электропроводки

При покупке гофротрубы не мешает поинтересоваться наличием сертификатов качества

Это не простая формальность, а важное требование безопасности. Не мешает посмотреть и на имя производителя, так как крупные компании не будут рисковать своей репутацией и выпускать продукцию несоответствующего качества

Среди самых крупных производителей гофротруб, чья продукция представлена в отечественных магазинах, стоит отметить:

ООО « – отечественное предприятие, которое занимается производством и продажей широкого спектра материалов для электропроводки, в т.ч. выпускает гофротрубу. В ассортименте представлены изделия из ПВХ, ПНД и ПП, легкие и тяжелые трубы, с зондом и без него, разного диаметра. Производство стандартизировано по ISO 9001, а продукция соответствует всем европейским требованиям;
ЗАО «РУВИНИЛ» — один из самых крупных российских производителей электротехнической продукции. С 1998 года компания освоила производство огромного вида продукции, использует современные технологии и качественное сырье. Компания выпускает гофротрубы из ПВХ, ПНД и ПВД диаметром от 16 до 63 мм;
— еще одна достаточно крупная отечественная компания, которая выпускает солидный перечень электромонтажных изделий. Гофротрубу тут производят только из ПВХ, диаметр от 16 до 55 мм, есть изделия с зондом и без, легкие и тяжелые;
ООО «Дельта» выпускает продукцию под торговой маркой «ЭнергоПласт». В ассортименте есть трубы ПВХ и ПНД, легкие и тяжелые, с зондом и без;
«Тюменский завод гофротруб» производит ПВХ трубу разного диаметра;
NASHORN – предприятие, которое сегодня называют одним из самых крупных производителей пластиковых труб. Для монтажа электропроводки тут выпускают гофротрубу только из ПВХ, ассортимент не очень большой.

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

по возможности не используйте острые углы;
куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Разновидности металлической гофры

Принято использовать несколько видов классификации металлической гофры. По классу прочности:

лёгкая – отличается относительно невысокой механической прочностью, поэтому подходит для установки кабеля наружным способом, над навесными потолками и лёгкими гипсокартонными конструкциями;
тяжёлая – изделия высокой прочности, позволяющие прокладывать их в бетонных стенах, в земле, покрывать толстым слоем штукатурки;
сверхтяжёлая – изделия, предназначенные для повышенных механических нагрузок, а также для прокладки на ответственных участках с высокими требованиями пожарной безопасности (в общественных местах, больницах, учебных заведениях).

По степени стойкости к механическим воздействиям:

очень лёгкая – способна выдержать нагрузку до 125Н/см2;
лёгкая – выдерживает давление 320 Н/см2;
средняя – противостоит давлению до 750 Н/см2;
высокая – способна выдержать до 1250 Н/см2;
очень высокая – выдерживает давление до 4000 Н/см2.

По типу сечения гофра делится на круглую, квадратную, грушевидную, арочную, эллипсную. По классу гибкости гофрированная труба разделяется на жёсткую, гибкую, особо гибкую, а также трубу с эффектом памяти.

Монтажные работы: прокладка кабеля в гофре

Проводка должна проходить между распределительными коробками, от них – к электроприборам, розеткам, выключателям. На этих участках длина гофры небольшая, будет несложно завести внутрь кабель. Если гофра однослойная, зачищенные провода могут цепляться за ребра жесткости. Рекомендации, которые позволят завести несколько проводников в гофру:

с одной стороны их зачищают – длина этого участка не более 15 см;
фиксируют все проводники скотчем друг с другом;
формируют петли из оголенных проводов;
крепят тросик, его нужно заранее пропустить через гофротрубу;
чтобы тросик не соскочил с петли, используют скотч.

Рассматривают разные способы прокладки кабеля:

предварительная установка гофры на стене/перегородке – метод подходит для случаев, когда нужно подвести проводку от одной распределительной коробки к другой или на небольших участках, затем уже проводят кабель;
сначала проводники пропускают через гофру – такой вариант используют, если необходимо выполнять монтаж трассы большой длины.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Прокладка электропроводки в металлической гофре

С втягиванием кабеля в гофроканал можно справиться в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

отрез металлической трубы, равный метражу кабеля;
кусок электропровода;
колпачок от шариковой ручки или фломастера;
кусочек шлифовальной шкурки.

Работу выполняют так:

С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
Второй (противоположный) кончик кабельной проволоки нужно привязать к «якорю» (радиатор, прочная металлическая рейка).
Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Для чего нужна гофра на глушителе

Гофра в выхлопной автомобильной системе является предохранителем, который не передает от работающего мотора вибрации из-за своей гибкости. Благодаря гофре, не трясется и не портится остальная часть выхлопных труб, идущих за ней. Замена дешевле обходится, чем ремонтировать всю систему.

Наличие гофры никак не влияет на внешний вид. Поэтому тюнингуют ее установкой для защиты труб от перегрева.

Гофра с двойной оплеткой

Для автомобилей с бензиновыми ДВС подходят с двойной оплеткой. Внутренний слой проволочной обмотки защищает от механических повреждений. Наружный слой обмотки защищает от разрыва при сильном сжатии. Внешняя оплетка намного прочнее.

Гофра с тройной оплеткой

Такая гофра, имеющая 3 слоя обмотки прочнее за счет промежуточного слоя. Обеспечивает высокую прочность и жесткость изделия. Эту гофру устанавливают и на дизельные, и на бензиновые двигатели. К тому же, для ДВС с большим пробегом, больше 100 тыс. км. гофра с тройной обмоткой наилучший вариант.

Классификация трехслойной гофры по видам:

Interlock (англ.: inter — внутри,lock — блокировка). Это значит, что внутренний слой сделан из стальной пластины в виде гибкого рукава.
Innerbraid (англ.: inner — внутренний,braid — оплетка). Это значит, что внутренний слой сделан из обмотки стальной проволокой.

Первый вариант, Interlock гофра имеет больший ресурс. Второй вариант, который с оплеткой, стоит дешевле и имеет меньший ресурс. К тому же, есть отзывы, что внутренняя оплетка рвется и дребежжит, что раздражает.

Как выбрать металлическую гофру

Таблица выбора диаметра гофры для кабеля и проводов

Защитный канал для укладки кабеля выбирают по различным критериям, согласно условиям выполнения электромонтажных работ.

Первое условие выбора — внутреннее сечение рукава. Здесь опираются на участок электрики, который монтируется:

подводка к точкам освещения — 16 мм;
к выключателям или розеткам — 20 мм;
монтаж слаботочного кабеля (антенна, телефон, интернет) — 25 мм;
от щитка до распределительной коробки — 25 мм;
соединение двух щитков между собой — 32 мм;
переход кабеля между этажами — 40 мм;
укладка проводов в грунте, трубах коллектора — 50 мм.

Легкая труба имеет низкий уровень прочности. Предназначена для устройства проводки под натяжными либо подвесными потолками, за гипсокартоновыми конструкциями, за вагонкой. Такие тонкостенные гофрированные металлические трубы для электропроводки имеют самую меньшую стоимость.
Тяжелая туба средней прочности. Её разрешено укладывать в цементную стяжку, штукатурку, грунт.
Сверхтяжёлый рукав. Показан для применения в помещениях, к которым предъявляются высокие требования пожарной безопасности: общественные заведения с высокой посещаемостью, больницы, школы, детские сады.

Специалисты рекомендуют обращать внимание на производителя каналов. Самыми востребованными считаются:
