Рейтинг лучших кабелей для электропроводки в 2021 году

Какой кабель нужен для проводки в квартире

Несмотря на богатство выбора, скрытую электропроводку в домах и квартирах монтируют с применением 2 типов кабелей — ВВГ и NYM. Эта продукция выпускается много лет, за время эксплуатации доказала свою безопасность и долговечность.

NYM

Этот кабель можно отличить по оболочке белого цвета. NYM — продукция европейского бренда, которая выпускается по лицензии в России.

Особенность этой марки — наличие дополнительной изоляции между жилами из специальной резины, что повышает механическую прочность, изоляционные свойства, устойчивость к возгоранию и неблагоприятным внешним факторам. NYM отличается высокой влагостойкостью, его можно прокладывать в толще сырых стен. Не предназначен он только для открытой прокладки, поскольку оболочка не обладает стойкостью к действию УФ.

Рынок предлагает кабели марки NYM с сечением от 1,5 мм² до 10 мм², что удовлетворяет все потребности при монтаже электропроводки в доме или квартире. При покупке надо внимательно читать маркировку, поскольку на рынке встречается низкосортная поделка с обозначением NUM, названная так в надежде ввести в заблуждение невнимательных покупателей.

ВВГ

Эта отечественная марка используется при монтаже квартирной проводки чаще других. Выпускаются кабели ВВГ с разным числом жил сечением от 1,5 мм² до 50 мм²

При выборе кабеля ВВГ следует обратить внимание на его модификации

Самый дешевый вариант ВВГ без других букв в маркировке не обладает способностью противостоять возгоранию, поэтому лучше выбирать более безопасные в пожарном отношении модификации, такие как:

  • ВВГнг — с пожаробезопасной изоляцией;
  • ВВГнг-LS — с пожаробезопасной оболочкой, не выделяющей при нагреве токсичных веществ.

Эти варианты пригодны к размещению пучком в 1 штробе (штрабе), тогда как кабели ВВГ требуют прокладки с некоторым расстоянием между ними. При правильной эксплуатации срок службы кабелей ВВГ составляет не менее 30 лет.

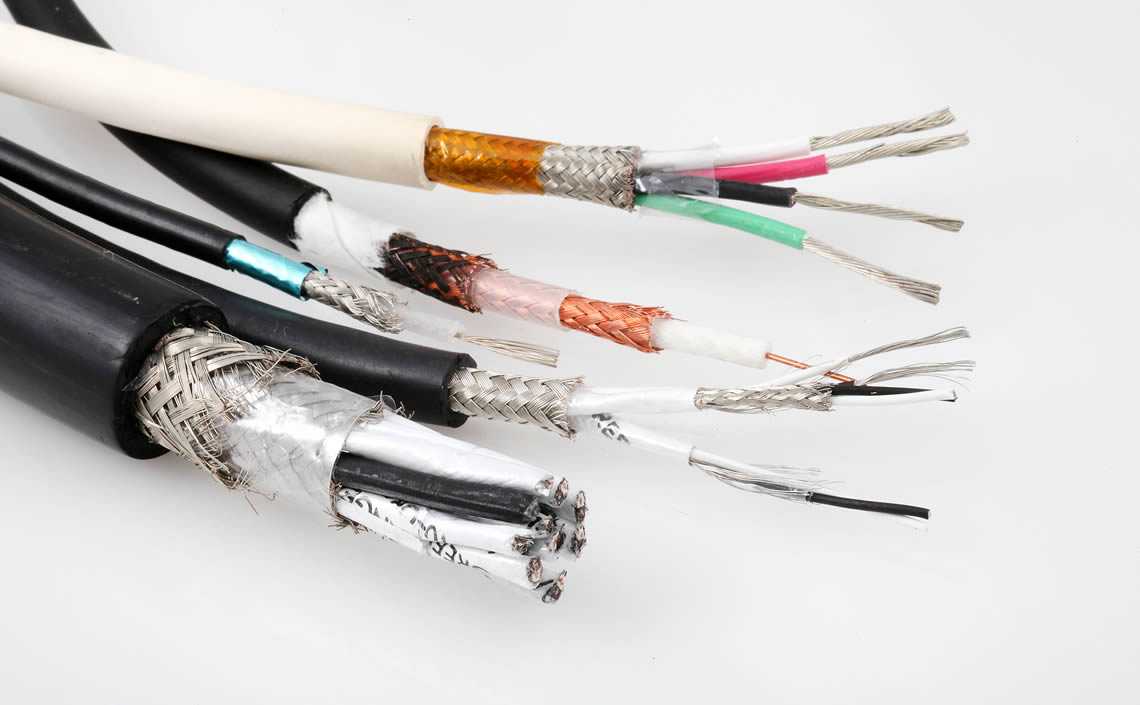

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Как сэкономить электроэнергию в частном доме

Все перечисленные для квартир способы работают и для индивидуальных жилых домов, но из-за большей площади в них могут быть свои особенности. Сэкономить электроэнергию в частном доме не сложнее, чем в квартире, нужно только знать как. Отопление берёт на себя бо́льшую часть расходов. Тёплые полы, электрокотёл лучше заменить газовым или твердотопливным отоплением. Хорошо утеплённые стены ограничат теплопотерю. Русская печь, камин согреют помещение и прибавят оригинальность интерьеру.

Бережливые хозяева знают, как просто сэкономить электричество в частном доме. Они на этапе строительства планируют погреб или подвал, который заменит холодильник, а также летнюю кухню, где готовят, используя печь или гриль. На придомовой территории нужно установить фонари на солнечных батареях. Солнце нагреет воду летом, уличный душ не требует энергозатрат.

Владельцы коттеджей знают, как ещё экономить электроэнергию в частном доме – установка солнечных панелей даёт в ясный день 120 кВТ с 1 кв. м. Система требует вложений, но способна стать серьёзной подмогой в сокращении расходов на ресурсы.

Экономия и бережное отношение к экологии – современные приоритеты. Разумное потребление энергии сохранит деньги на отдых или учёбу. Множество людей во всём мире заботятся об экономии электричества, а значит, о сохранении ресурсов планеты.

Виды изоляции проводов при электромонтажных работах

Хотя с каждым днем появляется все больше беспроводных устройств, основным средством передачи электрического тока по-прежнему остаются провода. При производстве проводов и кабелей используются различные виды изоляции. Каждый вид изоляции проводов определяет область применения тех или иных кабельных изделий. В процессе монтажа проводов или кабелей появляется необходимость в изоляции мест их соединения или подключения к электроприборам. Каким же образом это можно сделать?

Ранее для изоляции кабелей применяли бумагу, но сейчас, при огромном количестве современных материалов ее используют крайне редко. Бумагу наматывали несколькими слоями, пропитывая маслом и канифолью. Это помогало противостоять влиянию влаги. В производственных условиях делают надежную изоляцию из фторопласта. Ленты фторопласта наматывают на провода и запекают. Образуется оболочка, которая не боится не только химического или температурного, но и механического воздействия.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов. Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая. Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом.

Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

electry.ru

Сокол-Электро ЭНГКЕХ-1-1,97/220-49,2

​Фото:https://market.yandex.ru Модель способна выдержать температуру до 180 °С. Полностью герметичная оболочка и взрывозащищенное исполнение гарантируют стабильную работу кабеля в любых условиях. При покупке будущий владелец имеет возможность выбрать напряжение — 220 или 380 вольт. Минимальный радиус изгиба составляет 20 мм, стандартная длина низкотемпературных медных выводов — 1000 миллиметров. Многопроволочная жила изготовлена из нихрома и оплетена стекловолокном. Для монтажа не требуется наличия специальных навыков или инструментов.

Греющий кабель СОКОЛ-ЭЛЕКТРО

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

  • N — Normenleitung. Кабель изготовлен по стандарту VDE.
  • Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
  • M — Mantelleitung. Показывает наличие наружной оболочки.
  • ls — low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

  • название завода-изготовителя или фирменный товарный знак;
  • марка кабеля;
  • дата производства;
  • соответствующий ГОСТ или ТУ;
  • число отрезов с указанием длины;
  • номер барабана;
  • масса;
  • знак гарантии качества;
  • отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

  • сертификат о пожарной безопасности;
  • сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

Как выбрать кабель для электропроводки в деревянном доме

Выбирая кабель для электропроводки в деревянном доме, нужно условно разбить всю проводку на цепи. Для каждой из них потребуется провод со своими параметрами. Прокладывать все цепи одним кабелем нецелесообразно и экономически невыгодно. Каждая линия должна быть защищена автоматическим выключателем и (или) устройством защитного отключения (УЗО).

Для облегчения расчета потребуется составление схемы электропроводки всего здания. Она должна сопровождаться экспликацией помещений с указанием подключаемых к сети электроприборов и электрооборудования. Руководствуясь схемой, нужно рассчитать необходимые параметры для каждой цепи — сечение жил кабеля и его длину.

Определив условия прокладки внутренней электропроводки, выбирают тип кабеля. Согласно ПУЭ, внутренняя разводка электропроводки в деревянном доме должна осуществляться только изделиями с медными жилами. Для силовых цепей рекомендуется использовать негорючий кабель для электропроводки в деревянном доме.

Для силовых однофазных цепей применяют трехжильный кабель. Наличие заземляющей жилы позволит не делать отдельное заземление для каждой розетки. При подключении оборудования, работающего на трехфазном токе, используют кабель, состоящий из четырех или пяти жил в зависимости от схемы подключения потребителей.уп ерсии этого документа ограничен

В чем сложность выбора

Замена электропроводки преимущественно нужна в таких случаях:

  • Возраст постройки и соответственно проводов.
  • Выгорание проводки вследствие короткого замыкания (чаще всего это следствие первой причины).
  • Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Чтобы ее осуществить, желательно с ноля продумать схему электрификации помещения и согласно расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой именно кабель использовать для проводки в квартире ответит любой опытный электрик. Сложность заключается в подборе правильного производителя, ведь строительный рынок обширен и выбор проводки усложняется изобилием этой продукции. Надо знать не только что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения и даже у профессионального электромонтера.

В любом случае, выбирать провода для монтирования новой проводки нужно вместе со специалистом. Обученный мастер, обладающий практическим опытом и всеми необходимыми разрешениями, поможет подобрать кабеля для домашней проводки, которые прослужат долгие годы.

Какой провод лучше — критерии выбора проводки

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны указываться: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка электрокабеля выглядит в виде числа с тремя буквами.

Первая цифра — числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них,

третья – расчетное напряжение сети.

Оставшиеся цифры указывают на класс гибкости шнура. Где первая буква указывает на тип материала, задействованного при создании верхней оплетки изоляции.

Вторая буква определяет тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки обозначает материал, применимый для внутренней изоляции жил. Для того, чтобы определится какой провод лучше подойдет для вашей проводки, мы приводим расшифровку третьей буквы:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может защищаться найритовой оболочкой «Н» или поливинилхлоридной «В».

Следующая буква в критериях вида проводки обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений. Присутствие в маркировке буквы «Э» сообщает, что между жилами находится наполнитель. Буквосочетание «ОЖ» несет в себе информацию, что это однопроволочная жила.

5 Некачественное электрооборудование

Низкое качество кабелей, автоматических выключателей, УЗО и другого электрооборудования — это проблема похуже коронавируса. К сожалению, во многих случаях причиной возгорания является как раз некачественное оборудование. Например, в проводе ПУНП, о котором мы писали ранее, производитель в ТУ допускает отклонение в сечении провода на 30 %. По этой причине 60 % всех пожаров, произошедших в России из-за проводки, возникли по вине провода ПУНП. В других случаях можно купить «подешевке» на первый взгляд фирменный кабель, а он окажется поделкой.

Подобная проблема встречается и с автоматическими выключателями, клеммниками.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно

Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

  • Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
  • Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
  • Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
  • Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
  • Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.


Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции

Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции

Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Какие кабели и провода использовать для проводки в квартире – Какой кабель использовать для домашней сети, как рассчитать нагрузку

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Расшифровка маркировки проводов и кабелей

Как спрятать провода в квартире – маскируем кабели +50 идей на фото

Какой антенный кабель нужен для цифрового телевидения – Выбираем коаксиальный кабель

Варианты открытой проводки в квартире: виды исполнения

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции. Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга.

Вот некоторые обозначения. Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

  • П – провод либо изоляция из полиэтилена;
  • В – поливинилхлоридная (ПВХ) изоляция;
  • К – контрольный кабель;
  • Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

  • В – ПВХ-изоляция;
  • Р – резиновая оболочка;
  • П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

  • нг – изоляция кабеля имеет пониженную горючесть;
  • Шв — защитный герметичный провод; ПВХ-шланг;
  • LS – при плавление провода выделяется мало дыма;
  • Бб – защитная оболочка, состоящая из двух стальных лент;
  • Э — экранированный кабель;
  • Б — бронированный провод;
  • з — кабель с заполненными промежутками между проводниками;
  • П – плоский провод;
  • Г — кабель, имеющий повышенную гибкость;
  • ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

  • наименование изготовителя;
  • год выпуска;
  • число жил;
  • сечение;
  • напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ). Дополнительная информация по маркировке кабелей и проводов представлена в этой статей.

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается

Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Ввод электропроводки в деревянный дом

Один из ответственных моментов электроснабжения – ввод электропроводки в деревянный дом. Вся сложность связана с изготовлением узла прохода кабеля через деревянную стену. Так как в таком месте кабель может подвергаться механическим воздействиям и влиянию окружающей среды, нужно обязательно предусмотреть его защиту.

Если вводно-распределительное устройство находится вне частного дома, проход через стену осуществляют медным кабелем, заключенным в стальную трубу. Сечение его должно с запасом обеспечивать потребность всех электроприборов в электрическом токе.

Обязательно нужно предусмотреть меры по теплоизоляции такого узла. В противном случае через неплотности между трубой и деревянной стеной, а также между материалом трубы и кабелем будет проходить холодный воздух с улицы. Внутреннее пространство дома будет быстро остывать зимой. Неплотности можно устранить, используя негорючие теплоизоляционные материалы – минеральную вату, асбест.

Кабель после ввода в дом необходимо завести в распределительный щит. Из него должны выходить линии цепей для питания потребителей. Корпус распределительного щита должен вмещать достаточное количество автоматов и УЗО для надежной защиты каждой цепи.

Если ввод осуществляется кабелем, который снимает ток со столба — как правило, это алюминиевые провода СИП, то его также делают в трубе сразу в дом. Внутри здания кабель заводят в щиток.

Дома на кухне

  • Кипятите столько воды, сколько планируете использовать. Так вы сбережете энергию, а иногда и воду.
  • Если у вас есть возможность выбирать — готовить на газу или на электричестве, — лучше выбрать газ. При сгорании он создает в два раза меньше CO2, чем при создании электроэнергии. Исключение составит скороварка — она значительно ускоряет процесс, делая его дешевле и экономичнее.
  • Накрывайте кастрюлю крышкой. Это позволит сохранить тепло и приготовить блюдо быстрее.
  • Используйте максимальную мощность конфорок только чтобы довести воду до кипения или быстро нагреть сковороду, тогда как для приготовления большинства блюд достаточно среднего огня.
  • Используйте многоэтажные кастрюли со вставками для приготовления на пару. Так можно приготовить несколько блюд за раз, сэкономив и энергию, и воду.
  • Проверьте днище своих сковород и кастрюль: если оно искривлено или не совпадает по размерам с конфоркой, расходуется до 50% больше энергии.
  • Выключайте электроплиту за пару минут до готовности — используйте остаточное тепло конфорки.
  • Запекайте в духовке сразу несколько блюд, если у них один температурный режим приготовления. А остывающую духовку используйте для сушки фруктов и грибов или, например, для подогрева тарелок.
  • Выбирайте технику высокого класса энергоэффективности. «А» — высший класс энергоэффективности, «G» — низший. Некоторые устройства могут обозначаться «А+», «А++» или «А+++» — это еще лучше, чем просто «А».

Как итог

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов необходимо отнестись серьезно и ответственно. Перед приобретением проводки надо рассчитать нагрузки, определить места установки розеток и способы ведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, что прослужит без сбоев не один десяток лет.

Зная перечисленные нюансы, приобретение провода для домашней проводки не должно составить труда даже если человек недостаточно «подкован» в технических вопросах. Если же приведенных объяснений кажется недостаточно, то лучше доверить выбор и покупку специалистам, которые будут проводить монтаж.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Радио и техника
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
