Как настроить триколортв самостоятельно?

Установка антенны

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.

Подключение антенны и настройка «Триколор ТВ» самостоятельно

Итак, как настроить антенну «Триколор ТВ»? Для начала необходимо составить план и подготовить инструмент. Вам понадобится:

• перфоратор с набором буров;
• отвертка;
• вороток с головкой на 10.

Установка спутниковой антенны «Триколор ТВ»

Сначала необходимо определить место установки спутниковой антенны. Посмотрите, на какой стороне расположена тарелка у соседей – этого достаточно.

После этого нужно собрать антенну:

1 Закрепите кронштейн на стене. В комплекте идет несколько наборов крепежа – выбирайте в соответствие с ветхостью дома.

2 Поставьте конвертер на стойку так, чтобы его разъем смотрел вниз. Так в него не попадут осадки.

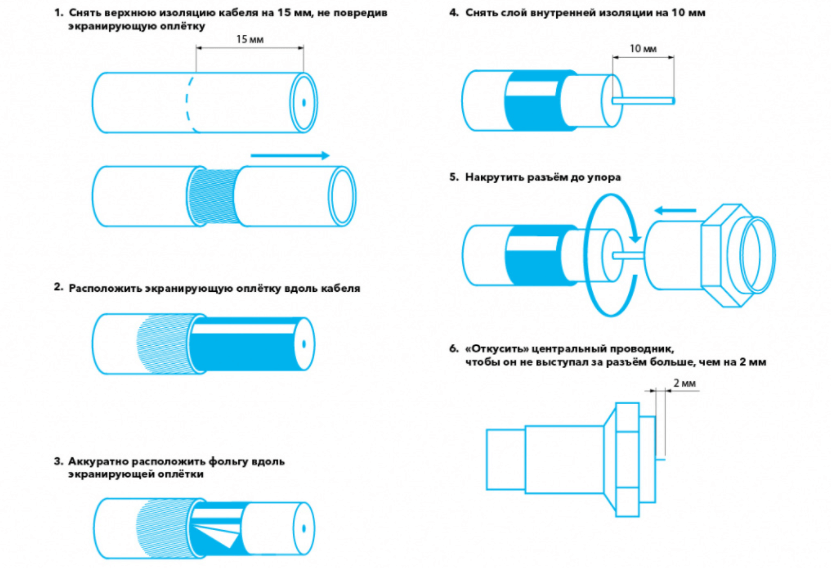

3 Подсоедините к конвертеру провода. Собирается F-разъем следующим образом.

4 Кабель зафиксируйте на дуге, которая расположена рядом с конвертером. Сделать это можно так.

5 F-разъем необходимо загерметизировать с помощью термоусадочной трубки. Иногда она идет в комплекте, а иногда нет – учитывайте это, когда будете осматривать комплектацию.

6 Поставьте на кронштейн тарелку и зафиксируйте болтами

Обратите внимание, что в дальнейшем будет производиться регулировка, поэтому затягивать «намертво» не следует

7 Кабель зафиксируйте нейлоновыми хомутами или изолентой, после чего заведите в дом.

Как подключить «Триколор» к телевизору самостоятельно

Как настроить ресивер «Триколор ТВ» самостоятельно? Здесь необходимо сделать несколько шагов:

• подключить кабель от конвертера к ресиверу;
• подключить кабель от ресивера к телевизору;
• включить телевизор и настроить LNB-питание.

Далее понадобится настроить ресивер. Для этого необходимо войти в «Настройки» и ввести ПИН-код (обычно 0000).

После внесите эти данные:

• антенна – 1;
• частота – 12226;
• спутник – Eutelsat (никакого спутника Tricolor не существует!);
• F ЕС – ¾;
• поляризация – left;
• поточная скорость – 27500.

Теперь, чтобы настроить «Триколор ТВ» на телевизоре, необходимо отрегулировать тарелку. Здесь можно поступить двумя способами:

1 Один человек смотрит на телевизор, а второй понемногу двигает тарелку, пока уровень сигнала и качество не поднимутся до максимума. Способ долгий, но никаких расчетов не требуется. Можно ориентироваться на соседние антенны.

2 Второй метод более точный, но требует понимания азимута и угла наклона. На сайте «Триколор» есть таблица градусов, который действует в конкретной области. Если ваш город не входит в список – выберите ближайший и ориентируйтесь на его угол.

Прибор для настройки спутниковых антенн «Триколор»: как им пользоваться

Также самостоятельная настройка каналов «Триколор ТВ» возможна с помощью специального прибора – SatFinder. По сути – это отдельный монитор для анализа качества и сигнала. В него заводится выделенный отрезок кабеля, а затем процедура с регулировкой антенны продолжается.

В теории, он дает более четкое описание реального положения качества и сигнала. С другой стороны, он менее удобен, т.к.:

1. Его нужно покупать. А т.к. это коммерческое оборудование для тестинга уровней сигнала ТВ, стоит оно не дешево.
2. Нужно выводить отдельный кабель для подключения прибора к спутниковой сети.

Как регистрируется спутниковая антенна «Триколор ТВ»

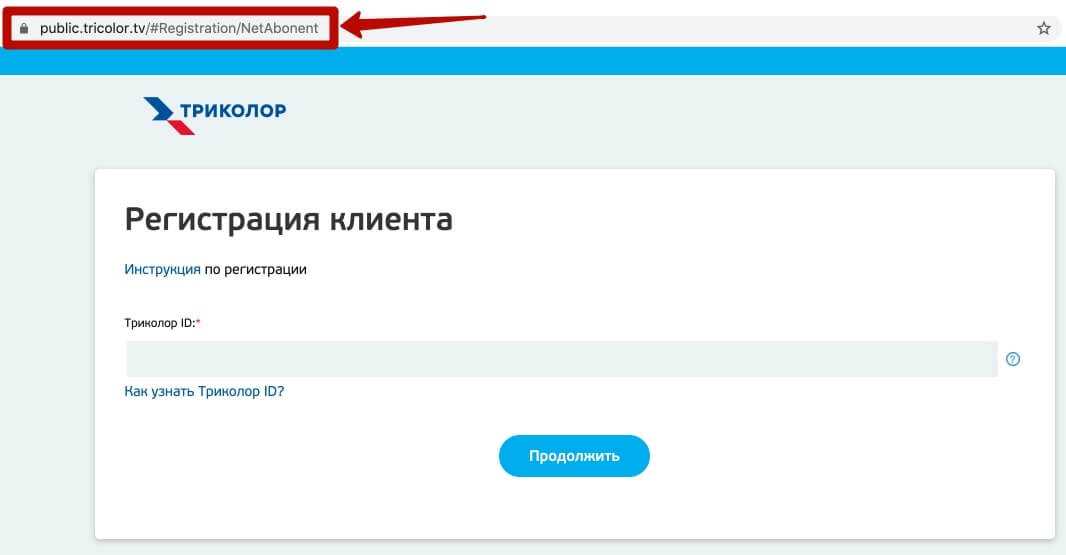

Кроме покупки приемника «Триколор ТВ», необходимо также и зарегистрировать его. Эта процедура достаточно простая, если следовать четким указанием.

Когда все подключено и настроено, на экране должен появиться информационный канал. Если он не появился – нажмите клавишу 0 на пульте ДУ. После телевизор можно выключить, но ресивер должен быть включенным.

• ID номер оборудования;
• серийник приемника;
• мобильный и, если есть, домашний телефон;
• электронную почту;
• данные из технического паспорта, который идет в комплекте.

После введения этих данных на телефон придет СМС с кодом, который необходимо ввести в последнем поле. В течение часа придет еще одно сообщение, в котором будет указан логин и пароль.

Теперь необходимо перейти к активации. Включите телевизор и листайте каналы до тех пор, пока не найдете «кодированный канал». Это специальное пространство для настройки, которое дает сигнал для старта конфигурации.

Телевизор можно выключить, а вот ресивер должен продолжать работать. В течение 8 часов настройка пройдет сама. На этом настройка «Триколор ТВ» на телевизоре окончена, и можно приступать к просмотру фильмов и сериалов.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

с линейной поляризацией (вертикальной и горизонтальной)

с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа – линейный.

Еще у них может быть разное количество выходов:

один

два

четыре

восемь

Сам конвертер состоит из трех основных элементов:

облучатель

волновод

электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Как обновить «Триколор»: некоторые нюансы

При очередном включении спутникового ТВ может появиться информационное сообщение о необходимости провести обновление. Это необходимо для получения гарантии качественного и стабильного вещания.

Подобная практика считается стандартной для оператора, поскольку обусловлена следующими факторами:

• изменение частот транслирования;
• добавление новых или удаление неактуальных каналов;
• внедрение новых пакетов услуг.

Выполнять процедуру необходимо самостоятельно, следуя подробной инструкции.

Обновление ПО

• Если ресивер находится в рабочем состоянии, его следует перезагрузить, если нет – включить,
• На телевизоре активировать ражим «Триколор ТВ».
• Поскольку процесс полностью автоматизирован, после запуска тюнера на телеэкране появится уведомление о доступности свежей версии программного обеспечения.
• Понадобится перейти в меню обновлений и согласиться с установкой новой редакции ПО.
• Нажатием кнопки «Да» запустить процесс, наблюдать за которым можно будет на телевизионном экране.
• После того, как процесс завершится, ресивер будет автоматически перезапущен, то есть он самостоятельно выключится, и вновь включится.

Во избежание возникновения ошибок и неполадок в трансляции каналов, пользователю необходимо будет убедиться, что обновление прошло успешно. Для этого ему необходимо посетить сайт компании, перейти в раздел обновлений и сверить установленную версию с той, которая имеется на интернет странице.

Обновление каналов

Абонентам «Триколор ТВ» рекомендуется периодически обновлять не только программное обеспечение, но и список транслируемых каналов. Со временем старые каналы прекращают свое существование, на их смену приходят новые, не менее интересные и актуальные. Обычно оператор отслеживает подобные изменения, и самостоятельно выполняет обновления. Однако, иногда пользователь, включив ТВ-приемник, может не обнаружить любимой программы. Восстановить старый список или получить новые каналы, даже при наличии пакета прежних можно, если прислушаться к рекомендациям специалистов.

Для тех, кто столкнулся с необходимостью самостоятельной настройки и обновления впервые, простым и удобным вариантом выполнения процедуры может стать алгоритм, используемый при первичной настройке программ. Для этого нужно использовать меню ресивера или пульт дистанционного управления.

Для облегчения поиска целесообразно выбрать режим автоматической настройки. Это избавит от необходимости совершения лишних движений и позволит обновить список: действующие каналы сохранятся, но будут добавлены новые.

Обновление через панель приемного устройства

Чтобы запустить процесс непосредственно этим способом, понадобится открыть меню, перейти в раздел «Настройка каналов» и выбрать опцию «Автоматический поиск».

С пульта дистанционного управления

Начать сканирование с пульта ДУ можно несколько иным способом. Для этого потребуется:

• Щелкнуть кнопкой «Меню».
• В открывшемся окне выбрать опцию «Поиск» и нажать «Ок».
• Система предложит найти обновления.
• Управляя стрелкой «влево», выбрать положительный вариант и подтвердить действие нажатием кнопки «Ок».

Список каналов сформируется автоматически, останется только подождать, пока закончится операция.

Через ПК

Существует еще один способ, однако, из-за необходимости использовать компьютер и сложности выполнения, он редко применяется. К тому же его не всегда удается выполнить в домашних условиях. Суть метода состоит в изменении программы ресивера. Для успешной реализации поставленной задачи понадобится четко сформированный перечень программ Триколор со всеми необходимыми параметрами.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

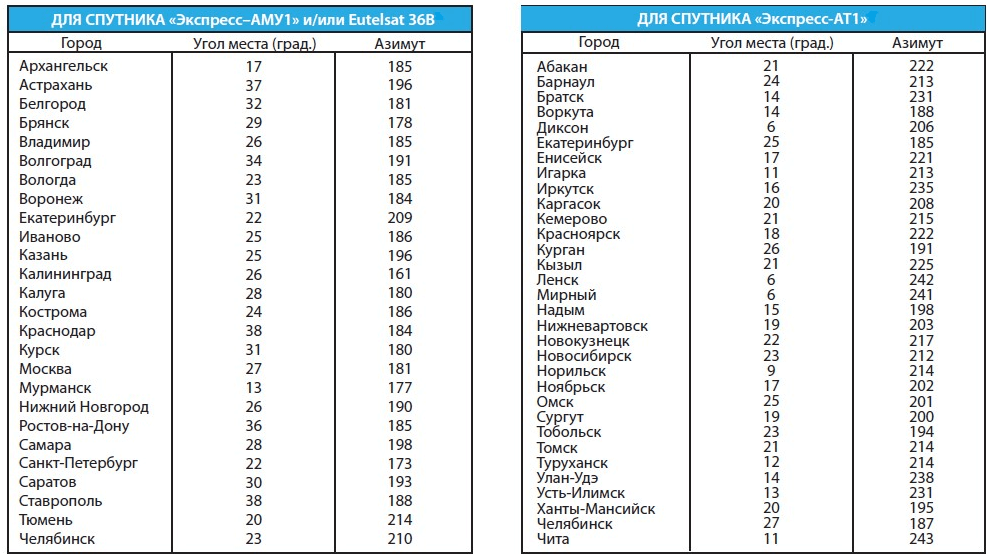

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

Обозначение	Значение
N	Северная широта
S	Южная широта
W	Западная долгота
E	Восточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Особенности регулировки

После того, как антенна будет правильно установлена, ее необходимо будет отрегулировать. Для абонентов Триколор инструкция по установке и регулировке данного оборудования идет в комплекте.

Когда уже выбрано место, необходимо просверлить отверстие для установки и монтажа кронштейна. Проверить, как установлен держатель, необходимо с помощью специального уровня. Это делается для того, чтобы антенна не была прикреплена косо. После этого, абоненту компании необходимо следовать следующей инструкции:

1. На кронштейн нужно установить рефлектор и закрепить его.
2. Второй конец кабеля занести в помещение.
3. Разъем поставить на провод.
4. К ресиверу подключить данный кабель.

Дальнейшую настройку антенны необходимо проводить только в хорошую погоду. После изменения позиции антенны необходимо подождать 10 секунд. Если на экране появиться сигнал, то это и будет подтверждением того, что оборудование установлено правильно.

Как настроить спутниковую антенну от Триколор ТВ

Провайдер предоставляет для просмотра ТВ каналов сразу 3 спутника. Настройку необходимо проводить именно на тот спутник, который проводит трансляцию в данном регионе.

спутники Eutelsat 36B и Express AMU1 36.0E для Европейской части РФ, Урала;

• спутник Express AT1 56.0E для Сибирского, Дальневосточного округа;
• жителям приграничных частей Уральского округа, можно настраиваться на любой из 3 спутников.

Полезно:

• Как вручную установить и настроить спутниковое ТВ
• Как выбрать спутниковую тарелку для дома и дачи

Настройка с прибором

осуществить самостоятельную настройку антенны «Триколор ТВ» помогут специальные приборы. Существует несколько видов специальных устройств, для определения качества получаемого сигнала. Прибор необходим для определения качества сигнала, поступаемого от спутника к антенне. Самым простым в использовании является прибор Sat-Finder. Этот прибор бывает электромеханическим и цифровым. Настройка при помощи механического прибора осуществляется следующим образом:

1. Приготовить кусок кабеля длинной 20-30см, присоединив к обоим концам соединительные штекеры.
2. Один конец кабеля подключить к конвертору (головке) антенны.
3. Второй конец кабеля подключить к выводу LNB на приборе.
4. Конец кабеля, идущего от домашнего ресивера подключить к выходу REC на приборе.
5. Включить в сеть домашний ресивер и ввести в него данные о спутнике.
6. Установить стрелку прибора чуть ниже центра шкалы.

Далее необходимо настроить качество сигнала, при помощи вращения антенны. В качестве ориентира для настройки, можно выбрать соседние антенны. Вертикальное положение определяется по горизонту. Градус наклона от 30 до 60. После получения сигнала, его качество увеличивается плавным поворотом корпуса антенны. Самым хорошим сигналом, является центр шкалы на приборе.

Настройка антенны при помощи цифрового прибора Sat-Finder. Он подключается аналогично, но не требует регулировки. В переднюю панель прибора встроены 3 шкалы. Настройка качества сигнала проводится до момента окрашивания всех шкал в зеленый цвет.

После получения качественного сигнала от приборов, их необходимо отсоединить. Далее подключить кабель от ресивера к конвектору. На заключительном этапе, ресивер включается на автоматический поиск и сохранение каналов.

Настройка без прибора

Настроить спутниковую антенну без прибора немного тяжелее. Для этого понадобится помощник или переносной телевизор. Настройка проводится следующим образом:

1. Включить ресивер в положение показа качества сигнала по выбранному спутнику.
2. Добиться вертикального положения спутниковой антенны.
3. Медленно поворачивать антенну на 1 см в сторону, осуществляя поиск сигнала.
4. Добиться более 70% качества сигнала, при помощи поворота антенны.

Настройка со смартфона

Осуществить настройку антенны «Триколор ТВ», можно при помощи смартфона. Существует большое количество программ, большая их часть является бесплатными. Общей функциональностью данных программ является определение места положения владельца смартфона и доступных для настройки спутников. Из самых популярных программ можно выделить Satellite Antenna Alignment и SatFinder. Также необходимо скачать программу для определения угла положения самого смартфона. Настройка проводится следующим образом:

1. Нужно включить программу на смартфоне, для определения места положения по GPS.
2. Определив место положение смартфона, программа выделит все доступные спутники для настройки.
3. Выбрать спутник для настройки Триколор ТВ».
4. Программа выдаст данные по азимуту и углу места. Азимутом является угол наклона север-спутник, угол места –это отношение спутника к земле.
5. Согласно полученным данным, произвести настройку положения антенны. Для этого включить на смартфоне программу определения угла положения гаджета. Гаджет приложить к стойке, регулирующей вертикальное положение антенны и установить требуемый угол наклона. Далее приложить гаджет к самой чаше антенны и повернуть ее на требуемый угол в горизонтальной плоскости.

В процессе настройки положения, необходимо следить за уровнем сигнала на переносном телевизоре. По достижении 70 и более процентов сигнала, антенну необходимо закрепить в этом положении.

При настройке антенны следует учитывать некоторые немаловажные факторы.

Антенна устанавливается в месте, где нет близко стоящих высотных домов, сооружений, деревьев.

Антенна должна быть хорошо закреплена.

При отключении антенного кабеля от ресивера или конвертора, ресивер должен быть обесточен.

Осуществлять настройку только зная координаты спутника, его точное расположение и название.

При любых трудностях, при самостоятельной настройке, вызвать специалиста.

Установка антенны Триколор ТВ самостоятельно подробная инструкция

Пред тем, как установить Триколор ТВ самостоятельно, внимательно ознакомьтесь с действующими рекомендациями. Это исключит вероятность появления  каких-либо технических трудностей в процессе эксплуатации.

На ней установлен специальный конвертор или «Головка». Данный элемент оснащен коаксиальной кабельной системой, которая передает сигнал на ресивер. Тюнер оснащен программным обеспечением, которое перерабатывает получаемое вещание в определенную форму и передает его на телевизор.

При правильной настройке качество изображении получается максимально высоким. Самый важный момент – правильное место крепления кронштейна. Сделать это можно своими руками по следующей схеме:

• Подбираем подходящий угол для размещения тарелки. Монтируем антенну, предварительно просверливая отверстия с помощью перфоратора. После крепления кронштейна устанавливаем на него тарелку.
• Подготавливает кабель. Нужно зачистить не менее 1,5 см изоляции и делает оплетку, после чего накручиваем разъем на провод. После этого обрезаем жилу и прикручиваем к конвертеру тарелки и разъему ресивера.

После этих действий следует подсоединить все необходимые кабеля для синхронизации тюнера и телевизора. Только после того, как эти действия будут выполнены, следует переходить к осуществлению настройки внутренней системы, которая подразумевает и настройку самого сигнала.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

1. Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
2. Диаметр антенны должен быть не менее 0,6 м.
3. Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
4. После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.

Почему такое происходит

Одной из самых распространенных причин сбоев является неполадки в оборудовании. Выходит какое-нибудь обновление ПО, или тарелку случайно сдвинули – и все, настроенный список телеканалов сбоит, сбивается, а то и вовсе оказывается недоступным.

В списке причин подобных сбоев также есть:

1. Плохая погода, мешающая оборудованию принимать сигнал хорошего уровня.
2. Неправильное расположение тарелки, препятствия на пути у сигнала.
3. Обновление программного обеспечения, которое встало «криво».
4. Несвоевременная оплата со стороны абонента.
5. Подключение новых пакетов каналов.
6. Сбой в передаче правильных частот для трансляции.
7. Поломки внутри самого оборудования.

Это только некоторые причины. На практике же просмотр может быть затруднен из-за любой, даже самой мелкой, неполадки. К счастью, это можно исправить, не прибегая к помощи специалистов.

Сборка набора оборудования

Не стоит бояться установки данного оборудования, так как сборкой комплекта может заниматься даже не вполне разбирающийся в технике человек — ничего особенно сложного там нет.

Подготовьте кабель от телевизора вместе со штекерами, после чего поместите конвертер в держатель.

Обязательно посмотрите на положение разъема — его направление должно быть внизу, иначе дождевая вода может затекать внутрь.

Муфту, необходимую для фиксирования, надежно прикрепите к рабочей поверхности конвертера. Прежде чем устанавливать антенну, посмотрите на положение болтов. В случае необходимости обязательно подкрутите их.

Как настроить антенну Триколор ТВ — инструкция и видео

Подключая пакет услуг крупнейшего отечественного оператора спутникового телевидения, клиенту потребуется произвести установку и дальнейшую настройку специального оборудования. «Как самому настроить спутниковую антенну Триколор?» — актуальный вопрос среди абонентов, которые не могут по определенным причинам воспользоваться услугами сторонних специалистов. Данный процесс напрямую влияет на дальнейшее функционирование всей системы спутникового телевидения и требует четкого соблюдения указанной инструкции.

Развитие технологического процесса способствовало разработке специальных девайсов, при помощи которых можно не только определить оптимальной направление для спутниковой тарелки, но и улучшить качество итогового изображения. В данном материале мы рассмотрим детальную инструкцию и раскроем все особенности процесса самостоятельной настройки, тестирования и выявления неисправностей антенны.

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция компании «Супрал» характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Сборка антенны

Далее нужно произвести следующее:

1. Определить место и просверлить отверстие для входа кабеля в дом.
2. Сделать в стене три отверстия для дюбелей, на которые будет крепиться стеновой кронштейн.
3. Завести кабель в дом, оставив снаружи запас.
4. Установить стеновой кронштейн.
5. Закрепить трубу конвертеродержателя разъемом вниз, чтобы избежать накопления на устройстве снега и мусора.
6. завести кабель.
7. Снять верхнюю изоляцию с провода (примерно 15 мм), не повредив оплетку.
8. Вывернуть экранирующий слой и расположить по всей длине кабеля.
9. Плотно накрыть оплетку фольгой.
10. Вкрутить F-разъем.
11. Откусить кусачками концы проводника, длина которых более 2 мм.
12. Вставить штекер в гнездо на конвертере.
13. Прикрепить изолентой кабель к конвертеродержателю.
14. Заизолировать разъем с помощью силикона.
15. Закрепить антенну на кронштейне.
16. Присоединить кабель к кронштейну с помощью нейлоновых стяжек, оставив петлю 80-100 см про запас.

Изначально поворотный механизм тарелки капитально крепить не стоит, так как нужно будет направлять антенну при настройке в разные стороны.
