Как обжать интернет-кабель с помощью обычной отвёртки

Схемы опрессовки сетевого кабеля

Используются 3 вида:

прямой;
перекрестный;
консольный.

Изначально прямой кабель использовался для подключения разнородных сетевых устройств (роутер-ПК), а два остальных для однородных приборов (роутер-роутер, ПК-ПК). То есть, в прошлом надо было использовать подходящую схему. Сегодня не только компьютеры, но и простые приборы, наподобие бытового роутера, автоматически определяют какая схема опрессовки используется. Поэтому обжимку для восьмижильного провода рациональней всего делать по прямой схеме, просто соблюдайте цветовую последовательность.

Если у вас провод с 4 жилами, то это принципиально не изменяет схему, за исключением того, что соединение выполняется для следующих канавок коннектора: 1, 2, 3, 6.

Обжим коннектора без пресс-клещей

Как обжать интернет кабель, если нет кримпера? Эта процедура совсем несложная и выполняется по следующему алгоритму:

Все делается так же, как и ранее описывалось. На руках у вас должен быть кабель, жилы которого правильно установлены в дорожки коннектора.
Коннектор аккуратно кладется на ровную поверхность защелкой вниз, главное, чтобы он был зафиксирован.
На одном из его краев увидите желтые защелки в глубине — последовательно продавливаете их к жиле таким образом, чтобы они соприкоснулись, а слой изоляции жилы не мешал.
Не переворачивая коннектор, продавливаете его на противоположной стороне, где будет небольшая прорезь. В итоге должна зафиксироваться вся витая пара за счет прижима внешней оболочки кабеля пластиковой защелкой коннектора.

Подытожим инструкцию и выделим ключевые нюансы:

Не слишком задумывайтесь о выборе кабеля. В большинстве случаев с лихвой хватит возможностей массовых продуктов. Дорогие кабеля, как правило, используются для специфических целей в коммуникации.
Соблюдайте цветовую схему размещения отдельных жил. Требуется только внимательно повторить то, что указано на картинке.
Фиксатор коннектора должен зафиксировать кабель без внешней изоляции. В ином случае высока вероятность, что обжимку нужно будет повторять через некоторое время из-за повреждение старой.
Концы одного кабеля должны соединяться по одной схеме. Запрещено, чтобы с одного конца использовалась прямая схема опрессовки, а с другого перекрестная.
Желательно проверить итог работы тестером. В этот прибор вставляются оба конца кабеля, после чего по нему пропускается сигнал. Конечно, если интернет и так работает после всего, то ОК. Однако при любых неполадках тестер сразу отобразит, в какой жиле или паре проблемы — существенно ускоряется процедура ремонта.
Если нет кримпера, то выполняйте процедуру не спеша. Лучше аккуратно сделать все с одним коннектором за 20 минут, чем в суматохе за 40 минут, испортив много коннекторов и еще больше нервов.

Существующие схемы обжимки

Наиболее популярными являются две схемы опрессовки кабеля используемого для предоставления доступа в сеть Интернет. При подключении используется так называемая «витая пара» и различают опрессовку: прямой кабель и перекрестный кабель.

Первый вариант предназначается для соединения следующих видов устройств: компьютер – свитч, Smart TV – роутер, свитч – роутер, роутер – компьютер.
Второй вариант предназначается для объединения в основном устройств одинаковых типов: компьютер – компьютер, свитч – свитч, роутер – роутер и т.д.

Большинство устройств, которые появились в недалеком прошлом и даже разрабатываемые сегодня, легко справляются с определением подключенного кабеля, а их интерфейс позволяет использовать, как прямой, так и перекрестный тип. Однако на сегодняшний день нововведением в производстве цифровых устройств является такой стандарт подключения, как Auto MDI-X, который постепенно вытесняет перекрестную опрессовку. Далее приведены скриншоты прямой и перекрестной (косой) схемы обжимки.

Как обжать сетевой кабель LAN отверткой

Если у вас нет специальных инструментов, как фиксатор, то можно произвести все это дело при помощи подручных средств. Для этого понадобится сам кабель, коннектор, ножница и отвертка. Процедуры первоначальные те же, что описаны выше, только после вставки проводов в коннектор необходимо зафиксировать провод фиксатором при помощи отвертки, а затем каждую жилку сжимаем отверткой, чтобы каждый отдельный провод вошел в свой паз. Посмотрите видео, которое подробно рассказывает, как это сделать.

Специальные инструменты для обжима

В случае, если вы располагаете средствами и желаете производить обжим витой пары оперативно не только для себя, но и, помогая знакомым, родным и друзьям, то можно приобрести специальный инструмент, значительно облегчающий процедуру. Называется он – пресс клещи обжимные ручные. Они на подобии степлера закрепляют вилку на кабеле, который заранее зачищен на нужное расстояние. Стоит сказать, что подобное устройство стало неплохим подспорьем в работе наладчиков и монтажников от различных компаний предоставляющих доступ к сети Интернет. Покупка таких клещей окупается за считанное количество вызовов, а в дальнейшем они требуют лишь покупки вилок, что естественно не требует много средств.

Итог.

Порядок действий при обжиме при помощи кримпера

Обжим провода:

Подготовить кабель. Необходимо убедиться, что кабеля хватит до нужного участка.
Освободить изоляцию. Это нужно делать аккуратно, чтобы не повредить провода. Для этого отступают пол сантиметра от среза и надрезают оболочку частично. Рукой нужно согнуть кабель на месте разреза. От этого оболочка оторвется. Если есть стриппер, то этот процесс не займет много труда. Хотя к нему нужно приловчиться.
Подготовка жил. Проводники необходимо отделить друг от друга и распрямить. Проводники из меди мягкие, сделать это не составит труда. Провода раскладывают в ряд.
Обжим контактов. Загрузка жил в конвектор происходит с помощью кримпера без снятия изоляции. Провода вставляются до конца. После этого с помощью пресса коннектор сжимается до щелчка.
Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода из коннектора. Если обжим прошел успешно, то физически это сделать невозможно. После физического теста наступает время электрического для проверки связи.

Важно! Для сети Ethernet используют конвектор на 8 пар, даже если внутри всего 4 жилы!

Какая последовательность проводов в интернет кабеле

Как уже говорилось, типов расположения проводов две

Прямая, когда происходит подсоединение сетевых выходов устройства с роутером или коммутатором;
Перекрестная, когда подключают несколько одинаковых устройств напрямую.

Наиболее часто используется именно второй стандарт. Последовательность проводов в котором следующая: бело-оранжевый провод, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Таком тип используется, когда связываются два однотипных устройства

Важно! Перекрестный вид используется, когда нужно связать два однотипных устройства: компьютер с компьютером, коммутатор с коммутатором и т.д. Постепенно этот вид расположения проводов теряет свою популярность, так как на замену ему приходят интерфейсы, способные самостоятельно производить настройку передачи сигналов и их прием автоматически. Последовательность расположения жилок в коннекторе

Последовательность расположения жилок в коннекторе

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как происходит ремонт в целом

Понятно, что заменить кусок провода можно двумя способами – врезкой (то есть удалением поврежденного фрагмента и вставкой нового) или обрезкой с последующей установкой коннектора. Первый вариант используется крайне редко, поскольку без ошибки соединить ВОСЕМЬ проводков «витой пары» – именно так часто называют кабели для подключения проводного интернета – может только профессионал. Поэтому обычно вопрос решается просто – поврежденный кусок, обрезают, на его конец монтируют коннектор. Последняя часть процедуры называется «обжать сетевой кабель» и именно она вызывает затруднения у не специалистов.

Важно: если есть предпосылки к тому, что кабель может быть поврежден в определенном месте (обычно это тот кусок, который ведет непосредственно к компьютеру или роутеру), лучше при прокладке провода позаботиться о запасе. Увеличив длину на 1…2 м, можно избавиться от замены всего кабеля в случае повреждения его крайнего фрагмента – при обрезке надо будет просто подтянуть провод, выбирая запас.

Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах

Действующие стандарты обжима кабеля из восьми жил

В настоящее время все специалисты, занимающиеся прокладкой линий высокоскоростной связи, осуществляют свои прямые обязанности, руководствуясь положениями стандарта под названием TIA/EIA-568.

Как гласят нормы этого стандарта, обжимку восьмижильного кабеля возможно произвести при помощи двух способов:
Прямой способ.
Перекрёстный способ либо, иными словами, кроссовый способ.

Когда витая пара обжимается с помощью прямого способа, то последовательность проводов в коннекторах, расположенных на двух концах коммутационного шнура, симметричная. В то же время кроссовый способ предполагает частичное перекрещивание проводов, и коннекторы в итоге делаются несимметричными.

Стандарт А

Ниже вы можете посмотреть схему того, как обжимают витую пару, состоящую из восьми жил, прямым способом. Как вы, наверное, заметили, на схеме указаны два типичных варианта обжима витой пары по правилам стандарта TIA/EIA-568.

Вариант с левой стороны рисунка является типичным для России и других стран, входящих в СНГ. Вариант, указанный в правой части схемы, обычно применяется в Соединённых Штатах и европейских странах. Различие между вариантами единственное: заменены места расположения проводов оранжевого и зелёного цвета.

Основная область, в которой применяются коммутационные шнуры, изготовленные при помощи прямого обжима восьмижильного кабеля, – это подключение компьютеров и ноутбуков к различным сетевым устройствам, предоставляющим доступ к локальным сетям либо Интернету.

Стандарт Б

Ниже вы можете посмотреть схему того, как делают обжим восьмижильного кабеля при помощи кроссового способа. При использовании метода, который называется Crossover, на коннекторе, закрепляемом с другой стороны шнура, всего лишь меняются местами зелёные и оранжевые провода. Таким способом обжимаются витые пары для сетей Ethernet.

Если же для обжима использовать схему Gigabit Crossover, то понадобится перекрестить между собой все восемь проводов. Кабели с подобным обжимом применяются для сетей, обладающих высокой скоростью в передаче данных, например, 1000 Base-T.

Способ №1. Используем кримпер

Этот вариант наиболее простой и быстрый. Он заключается в использовании специального инструмента для обжима кабеля.

Кримпер способен заменить собой все остальные инструменты. Поэтому многие специалисты очень любят его использовать.

Конструкция кримпера такова, что с его помощью можно легко выполнить все действия по обжиму кабеля. Есть даже специальные лезвия на ручках для удобной обрезки и комфортного удаления изоляции.

Рис.4. Обжим при помощи кримпера

Итак, сначала необходимо снять изоляцию кабеля. Вставляем его между лезвий на кримпере и чуть сжимаем ручки. Проворачиваем инструмент по часовой стрелке. После этого просто стягиваем уже надрезанную оболочку.
Теперь расправляем витые жилы так, чтобы они ровно лежали.
Кримпером подравниваем жилы.
Берем коннектор и вставляем каждый провод в отдельную канавку в соответствии со схемой прямого обжима витой пары.
Стараемся, чтобы коннектор немного захватывал изоляцию кабеля. Так соединение будет надежнее.
Если все жилы распределили, то вставляем коннектор в специальное гнездо кримпера.
Сжимаем ручки инструмента до характерного щелчка.
Надеваем изоляционный колпачок.
Повторяем все, что сделано выше для второго конца витой пары.

Вот и весь обжим. Теперь можно соединять роутер с сетевой картой компьютера и пробовать установить Интернет-соединение.

Если все сделано верно, то коннект появится за считанные секунды. Если же что-то не так, то придется переделывать весь кабель.

Инструменты для обжатия

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты:

1Необходимого размера коннекторы RJ-45.

коннекторы RJ-45

2Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

Кримпер бывает разных видов

3Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

Какие схемы обжима могут применяться

Для того, чтобы сетевое подключение могло работать, необходимо осуществлять его таким образом, чтобы провода были расположены в строго определенной последовательности. Для того, чтобы было понятно, какая жила для чего предназначена, каждый из проводов имеет свой определенный цвет.

Существует два способа обжимки кабеля: прямой и кроссовый.

Прямое подключение (Straight)

Такой способ применяется тогда, когда возникает необходимость соединить между собой роутер и компьютер.

Этот же вариант используется в тех случаях, когда происходит работа с модемом.

Важно! Этот вариант применяется для организации связи между разнотипным оборудованием. Этот способ является наиболее распространенным

Этот способ является наиболее распространенным.

Перекрестное подключение (Cross-Over)

Второй вариант обжима носит название кроссовый или перекрестный. Его принято использовать в тех случаях, когда необходимо установить непосредственное соединение между компьютерами.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель. Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм

Внимание! Зачищать проводники не нужно!. Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами

Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

На этом собственно и всё интернет кабель обжат.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Использование клещей

На профессиональном языке они называются кримпер.

Название происходит от английского слова crimper — обжимать.

Почему стоит обжать именно клещами для опрессовки:

Удобство — обладают удобной формой и настолько простые в эксплуатации, что воспользоваться может каждый.
Экономия времени — собраны все виды кусачек, которые позволят провести три процедуры одним инструментом.
Безопасность — ими невозможно себе навредить, только если специально не совать палец в отрезные кусачки.

Всё приготовлено, теперь приступаем к обжатию.

Для этого необходимо:

Откусить старый коннектор, его можно использовать, как образец распиновки жил. Если такого нет, то можно переходить к следующему шагу.
Зачистить жилы от внешней оболочки. Длина зачищенных проводков должна ровняться длине разъёма или чуть меньше, но не больше. Нужно отмерить длину от отрезанного края и вставить провод в зону для зачистки. Теперь следует надкусить кабель, вынуть из клещей и снять внешнюю оболочку.
Цветные жилы, как мы уже знаем, внутри кабеля скручены. Их надо аккуратно распутать и выровнять. Если их длина различается, то обязательно нужно укоротить слишком длинные.
Не вставляя в разъем, необходимо расположить проводки в той последовательности, в которой будет проводиться обжимка.
Далее, надо вставить жилы в коннектор. Вставлять следует так, чтобы часть внешней оплётки залезла внутрь. В таком случае вилка будет крепкой и кабель не вылетит при использовании.
Дальше надо аккуратно поместить кабель с коннектором в зону для обжимки сетевого кабеля и крепко сжать ручки кримпера. Во время этого движения ножи клещей разжимают клеммы коннектора, которые прорезают изоляцию проводников и закрепляют их в разъёме.
Последний шаг — это проверить, что работа выполнена качественно. Пошевелите разъем рж 45, если никакие жилы не выскочили со своих мест и он не отпал, значит, все хорошо.

Установите обжатый шнур в порт и проверьте наличие соединения. Если лампочки LAN или WAN порта заморгали, появился интернет или нужное устройство появилось в сети, кабель обжат правильно.

Как обжать кабель под RG45

Возьмите провод с небольшим запасом по длине, чтобы была возможность провести обжимку повторно, и кабель после нескольких неудачных попыток всё равно дотянулся до нужного устройства.
Замерьте на каждом конце около 20 мм и удалите оплетку с помощью ножа или любого другого инструмента.
Раскрутите маленькие провода и выстройте в соответствии с нужной схемой (цветовой порядок описан выше и зависит от типа подключения).
Выровняйте все маленькие провода по длине, чтобы их можно было равномерно засунуть в коннектор до упора. Главное условие — каждый проводок должен зайти в соответствующие желобки в коннекторе до конца.
Вставьте коннектор в клещи для зажима и сожмите кримпер до конца. И на этом процесс закончен, интернетовский кабель готов к эксплуатации.

Что понадобится для обжимки

Для обжимки витой пары нам понадобиться сам провод. Тут ребята — решать вам какой, он должен быть, если для вас скорости 100 Mb/s достаточно, то берем 4 жилы, если нужно 1 Gb/s, то берем на 8 жил. Однако он должен быть специальный, для сетей и интернета. Однако они бывают двух типов:

Есть так называемые STP кабели – экранированные, большой минус очень дорогие и необязательные для применения в квартире. Просто незачем переплачивать!

И UTP – неэкранированная витая пара, наиболее часто применяемая везде и всюду! Дешевая и достаточно практичная.

В свою очередь UTP подразделяется на категории, это 3, 5, 6 и 7. Как вы поняли 3 самая дешевая и не такая качественная (тонкие жилы, тонкая оплетка, легко повредить и т.д.). А вот 7 категория самая стойкая и надежная – но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — применяйте 5 категорию, ее легко купить (стоит средне), качество на уровне, да и практически все организации применяют именно ее – «золотая середина».

Разъем RJ-45. Это стандартный коннектор, для подсоединения к сетевым устройствам, именно его мы будем одевать на зачищенные от изоляции жилы.

Инструмент для обжима – это обычный перочинный нож, и специальные ножницы, или как многие называют клещи.

Инструмент специфический и скажем прямо — не всегда он нужен (рядовому человеку)! Но если задумали качественно сделать витую пару, то иметь обязательно!

Зачастую слышу в интернете – да зачем они (клещи) нужны, можно все и ножницами обжать! В этом есть доля правды – обжать можно! Но вот как это будет потом работать? ДА и если взять самые простые клещи, стоять они будут не дороже 200 рублей (я же вам не говорю про профессиональные, которые и за 2000 купить можно). А это не такие большие деньги.

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

воткните его коннекторы в соответствующие порты тестера кабелей или просто в два компьютера (ну или компьютер и роутер, к примеру). Следите за тем, чтобы лампочки у сетевого разъема мигали и у передатчика, и у приемника, причем характер этого мигания должен быть примерно одинаков;
если тестер в каком-то месте начинает зажигать красную лампочку, обратитесь к указанному проводку – возможно, он недожался. То же самое касается и компьютеров – если сетевая карта не подает признаков жизни, а система не видит подключенный шнур, значит, обжимку следует произвести еще раз. Вот нам и пригодились запасные коннекторы.

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку.

В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Итак, нам потребуется:

Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
Тонкая плоская отвертка
Канцелярский нож
Кусачки (можно заменить обычными ножницами)

Порядок действий следующий:

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Распутываем пары жил и выпрямляем их.

Берем один штекер 8P8C и вскрываем его. В Rexant 05-1051 это делается отжиманием четырех защелок по бокам штекера (по две с каждой стороны). Делать это лучше всего тонкой плоской отверткой, очень аккуратно, чтобы не сломать защелки.

Корпус штекера состоит из двух половинок и сердцевины. Половинки раскрываются как ракушка. Сердцевина имеет два ряда контактных пластин-зажимов. Четыре в верхней части и четыре — в нижней.

Способ расположения жил по цветам существенно отличается от «распиновки» в обычном коннекторе. Но это не должно вас пугать. Внутри штекера есть схема.

Как видите, тут два типа «распиновки»: Тип А и Тип В. Это соответствует «распиновке» в стандартном коннекторе RJ45. Если на выходе мы хотим получить «распиновку» по типу А, то используем верхнюю цветовую схему, если по типу В — нижнюю.

Каждая цветовая схема представляет собой табличку из двух строк по четыре ячейки в каждой. При этом строки схематически изображают ряды контактов, а ячейки, соответственно, сами контакты. Наиболее востребована «рапиновка» по типу В (кабель интернет-провайдера, компьютер-роутер, ip-камера-компьютер и т.п), поэтому используем соответствующую цветовую схему: верхний ряд — бело-оранжевый, оранжевый, бело-зеленый, зеленый; нижний ряд — синий, бело-синий, коричневый, бело-коричневый.

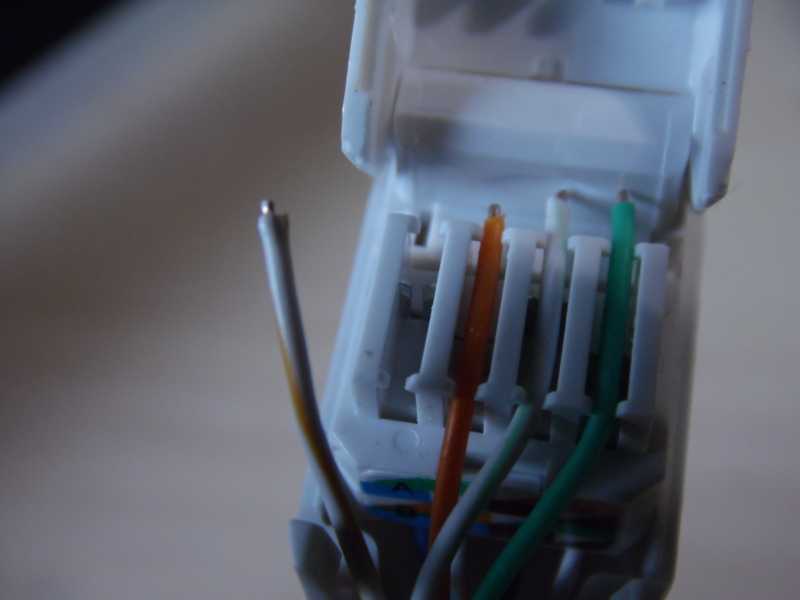

Далее все просто. Определив по схеме расположение жил, нужно просто вставить их сверху в соответствующий канал с контактом и немного вдавить жилу, чтобы зафиксировать ее. Проделываем операцию со всеми восемью жилами. Если вы используете четырехжильный кабель, то просто пропускаем отсутствующие цвета. Каждую жилу фиксируем на «своем» месте по выбранной схеме.

Зафиксировав все жилы на «своих» местах, закрываем нашу «ракушку» с небольшим усилием, чтобы контакты прорезали изоляцию жил и половинки штекера защелкнулись.

В итоге получится вот такой замечательный кабель, которым, например, можно соединить компьютер с роутером.

Способ отличный и очень простой. Если делать все не спеша, то получится достаточно надежный и аккуратный кабель. Теперь два минуса: 1. Цена. Стоимость комплекта из двух штекеров 8P8C примерно равна стоимости недорогих обжимных клещей. Если надо обжать витую пару всего в одном месте, а не заниматься этим на постоянной основе, то, пожалуй, это скорее плюс, поскольку после покупки клещей он попросту будут у вас валяться без дела; 2. Размер. Габариты штекера Rexant 05-1051 гораздо больше стандартного коннектора RJ45 (примерно в 3-4 раза), что может создать определенные неудобства.

Из плюсов Rexant 05-1051 можно отметить простоту использования, отсутствие необходимости в специальном инструменте, многоразовое использование.
