Как проверить батарейку на работоспособность

Как проверить батарейку без прибора

Определить работоспособность пальчиковой батарейки в домашних условиях можно эмпирическим путем. Проверить заряд батарейки без приборов довольно просто. Надо поднять батарею на двадцать сантиметров над уровнем ровной жесткой поверхности в вертикальном положении и отпустить. Можно использовать стол или подоконник. Заряженная батарейка упадет на бок, а разряженная – подпрыгнет от поверхности.

Дело в том, что гель, который находится внутри алкалиновой батареи, гасит кинетическую энергию при падении, и она заваливается на бок. В процессе разрядки гель высыхает, батарейка становится легче и подпрыгивает.

Этот метод не достаточно точен, но вполне может выручить в отсутствии устройства проверки заряда: тестера для проверки батареек, вольтметра или мультиметра.

Советы от профессионалов

Ниже приведены основные рекомендации для хорошей работы домашнего оборудования, вопросы, связанные с утилизацией элементов питания.

  • Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
  • Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
  • В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
  • Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
  • Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Классификация батареек

Портативные источники питания различают по форме, размеру, наполнению и принципу действия.

Первичные и вторичные элементы питания

Первичные батареи, или гальванические элементы, подлежат однократному использованию. Вторичные, аккумуляторные батареи, можно возвращать в работу многократно с помощью зарядного устройства. Они стоят, соответственно, дороже, но это с лихвой окупается количеством циклов перезарядки. На аккумуляторах присутствует надпись Rechargeable.

Виды батареек по наполнению

Батареи различают в зависимости от состава электролита и активного металла, применяющегося в конструкции:

  • литиевые – это самые легкие, емкие и дорогие энергоносители, имеют самый большой срок годности;
  • батарейки, выполненные с применением серебра, долго работают с большой нагрузкой, стоят дорого;
  • самые популярные элементы — алкалиновые (щелочные), могут работать в широком диапазоне температур и при больших нагрузках, но достаточно быстро разряжаются;
  • угольно-цинковые, «солевые» – самые доступные, быстро выходят из строя и плохо переносят холод;
  • характеристики хлоридно-цинковых батареек аналогичны «солевым», но имеют большую емкость.

Типы элементов по внешнему виду

Самые распространенные накопители – цилиндрические. Они бывают нескольких видов по размеру: самые маленькие – мизинчиковые, самые популярные – пальчиковые, а также средние и большие. Все цилиндрические батарейки имеют напряжение 1.6 вольт.

Существуют плоские батареи с напряжением 4.5 вольта и элементы типа Крона, которые имеют форму параллелепипеда и рабочее напряжение в 9 вольт.

Работоспособность источников питания напрямую зависит от мощности, потребляемой устройством. Например, в электродвигателях и видеокамерах даже небольшое снижение вольтажа нарушит работу. В то время как в приборах с низким потреблением энергии, часах и фонариках, уменьшение напряжения можно долго не заметить.

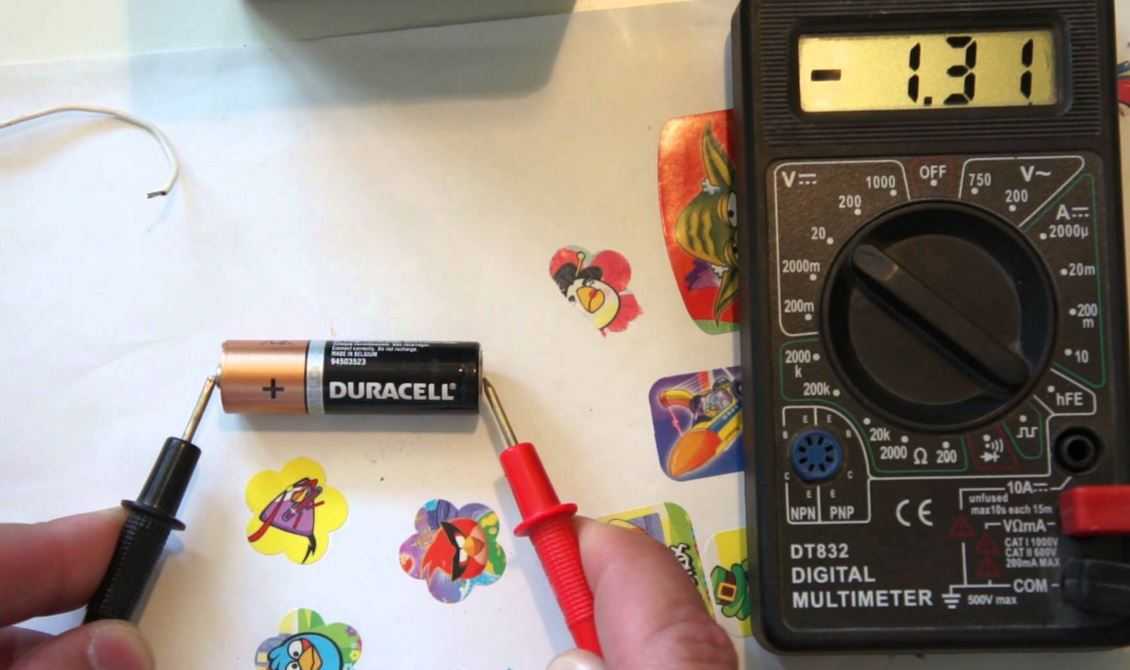

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

  • перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
  • предел измерений должен быть равным 20В;
  • щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
  • снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Строение мультиметра

Основные рабочие зоны мультиметра.

Наиболее часто для домашних проверок используются электронные мультиметры, имеющие небольшой ЖК-экран и ручку переключения режимов работы устройства. Текущий тип и диапазон измерения находится напротив красной точки или углубления на краю переключателя.

На передней или боковой части корпуса есть несколько гнезд для подключения щупов. Щуп черного цвета является отрицательным и всегда подключается к разъему, отмеченному «Com» или «Common» (земля). Положительный (красный) щуп вставляется в свободное гнездо.

Если на корпусе мультиметра 3 гнезда для щупов, то красный щуп вставляется в среднее гнездо (нижнее обозначено как «Земля»). Верхний разъем применяется для «плюсового» щупа только в том случае, если измеряемая сила тока меньше 5-10 А. В моделях с 4 гнездами диапазон ампеража делится на 3 зоны: до 200 мА (1-й разъем), от 200 мА до 5-10 А и более 5-10 А.

Зона включения прозвонки располагается между диапазоном ампеража и сопротивления. При обнаружении разрыва мультиметр подает звуковой сигнал (у некоторых моделей – только световая индикация). Функциональность тестера обеспечивается батарейкой Крона, резисторами, выпрямительными диодами и другими элементами.

Как проверить емкость батарейки

Процесс по проверке емкости аналогичен выяснению остаточного заряда этого источника питания, но показатель в Амперах должен стоять на отметке 10 А. Далее нужно соединить красный щуп мультиметра к плюсовому полюсу батарейки, а черный соответственно к минусу. Процедура должна занимать не более 10 секунд иначе обозначенный источник питания может полностью разрядиться. Поскольку такой процесс представляет собой замыкание, а это чревато негативными последствиями для источника питания.

Если показатели на измерительном приборе показывают 0,2 ампера, то элемент питания не пригоден для дальнейшего применения. Когда величина в амперах показывает больше 1,1 (1,74 А), то такую батарейку можно еще использовать, но в приборах, где не требуется большого потребления заряда. К примеру, для пульта от телевизора, часов или же небольшого радиоприемника.

Путем измерения силы тока

Этот способ поможет пользователям оценить емкость батарейки:

  1. Изменяем настройки мультиметра путем переключения красного щупа в гнездо с указанием максимального тока. Одновременно выставляем указатель в зону постоянного тока и фиксируем его напротив максимального значения тока (в современных приборах это 10А).
  2. Подсоединяем щупы измерительного прибора на пару секунд к полюсам батарейки.
  3. Прерываем проверку сразу после того, как цифры на экране перестают увеличиваться.
  4. Запоминаем полученный результат.

Важно!!! Максимальная продолжительность этого теста не должна превышать 2 секунд, чтобы «короткое замыкание» не вывело из строя элемент питания.

Результаты этой проверки очень информативны. Свежие батарейки должны одномоментно выдавать от 4 до 6А. Показатели слегка подержанных элементов питания, которые еще можно использовать в мощных устройствах, могут упасть до 4 и даже 3А. Если сила тока в источнике питания во время измерения падает до 1,2А, то его еще можно использовать в маломощных приборах. Все что ниже можно сразу выкидывать на свалку или сдавать в утилизацию.

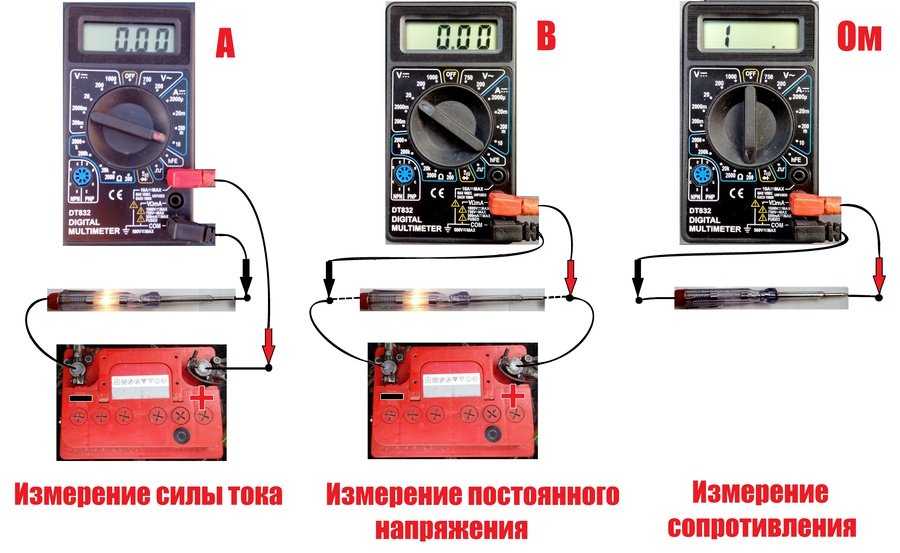

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

  • Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
  • Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
  • Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Схема дальнейших действий:

  • Устройство настраивается в нужном диапазоне измерения.
  • Значение выставляется на 10% больше того, которое предполагается.
  • Если показатель неизвестен, то за крайнюю отметку берется максимум.
  • Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
  • Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
  • Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна. Лучше всего ее отнести в пункт приема

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

  • Микро моторчик.
  • Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

  1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
  2. Поднятие выполните на высоту от 1-3 сантиметров.
  3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Совет: Если в пульте телевизора сели батарейки, и он не работает, проверьте их мультиметром. Известно, что элементы питания разряжаются неравномерно. Поэтому 1 батарея обязательно будет с большим напряжением, а другая с меньшим. Где маленький вольтаж ту можно отнести в пункт приема, а к оставшейся докупить новую.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Проверяем батарейки

Проверка работоспособности батарейки.

Номинальное напряжение щелочных и алкалиновых пальчиковых батареек составляет 1,5-1,6 В. Для проверки их работоспособности можно применять 2-хэтапный тест:

  1. Без нагрузки. Выбрать на мультиметре режим постоянного напряжения диапазоном от 200 мА до 5-10 А, приложить щупы с соблюдением полярности. Классифицировать батарейки по полученным показателям: более 1,35 В – рабочие, от 1,2 до 1,35 В – требуют проверки под нагрузкой, менее 1,1-1,2 В – подлежат утилизации.
  2. С нагрузкой. Проверять нужно только те батарейки, вольтаж которых на 1 этапе превысил порог в 1,2 В. После включения нагрузки в цепь нужно выждать 30-40 секунд, а затем подсоединить щупы мультиметра. При напряжении менее 1,1 В батареи следует утилизировать, при 1,1-1,3 В – можно использовать в маломощных устройствах (пультах дистанционного управления, компьютерных мышках), при более чем 1,35 В – применять в любых приборах, питающихся от портативных накопителей.

Для проверки литиевых аккумуляторов принимаются другие значения напряжения. При полном заряде работоспособная батарея выдает 3,6-3,7 В, при разряде – 2,5 В.

Какие характеристики определяют работоспособность батарейки

Россиянин привык называть все, что способно дать жизнь разнообразным электронным гаджетам, батарейками. Обычно они обладают цилиндрической формой, имеют маркировку АА или ААА. Встречаются миниатюрные аккумуляторы электрической энергии в виде таблеток или прямоугольников, но используются реже.

Часть элементов питания обладает возможностью повторной зарядки. Об этом потребителю сообщит надпись «Rechargeable», что переводится с английского языка как «перезаряжаемый». Такие батарейки правильнее называть аккумуляторами.

Большинство элементов питания могут использоваться один раз, после чего их придется утилизировать. Кстати, выкидывать батарейки как обыкновенный мусор не рекомендуется. Для сбора таких отходов существуют специальные организации или мусорные ящики.

На корпусах и упаковках этих элементов имеется предупреждающая надпись о том, что они не подлежат повторной зарядке. Установка их в зарядное устройство может испортить оборудование, привести к пожару или взрыву. Это станет большей неприятностью, чем покупка нового элемента питания. Так что прежде чем пытаться зарядить батарейку, необходимо прочитать информацию на корпусе.

Основным показателем рабочего состояния батарейки является мощность, которую она в состоянии отдать принимающему устройству. Для этой цели служат контакты, расположенные на корпусе элемента питания. В момент установки контакты соединяются с контактами прибора, электрическая сеть замыкается, внутри устройства появляется ток, который дает возможность функционирования.

К несчастью, вечный двигатель придумать и создать невозможно. Поэтому и ток не будет вечным. Время работоспособности батареи определяется ее емкостью. Емкость определяет запас энергии внутри аккумулятора.

Например, если аккумулятор рассчитан на тридцать ампер-часов, то он сможет проработать тридцать часов при нагрузке в один ампер, пятнадцать часов при нагрузке в два ампера или всего час при потреблении мощности в тридцать ампер.

Небольшие батарейки, конечно, не могут похвастаться такими цифрами, емкость большинства ограничивается миллиампер-часами. Что вполне логично для небольших предметов.

Во время использования элементов питания емкость постепенно снижается. Зависит это снижение, в основном, от той нагрузки, к которой она подключена. Более мощное устройство требует большего потребления тока, а, значит, и элемент питания быстрее разрядится.

Лучше всего приобретать батарейки для каждого прибора индивидуально, исходя из его особенностей.

Напряжение на клеммах аккумулятора при зарядке

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» — выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

  • состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
  • многое зависит от уровня заряда АКБ;
  • определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Основные характеристики батареек

С терминологией разобрались, теперь посмотрим, какими бывают батарейки и чем они отличаются друг от друга.

Форм-фактор

Современные батарейки – и гальванические элементы, и батареи на их основе – выпускаются в различных форм-факторах. Наиболее распространенные – цилиндрические и дисковые. Некоторые батареи могут иметь прямоугольную форму.


Наиболее популярные типоразмеры гальванических элементов и батарей

Что касается аккумуляторов, то они могут в точности повторять форму и размер гальванических элементов, но могут быть и оригинальной формы. На фото ниже слева направо можно увидеть цилиндрический аккумулятор формата АА на 3.7 вольта (но не на 1.5, как обычная пальчиковая батарейка), дисковый, в точности повторяющий форму литиевого гальванического элемента и дисковый оригинальной формы (таблетка).


Аккумуляторы, как и гальванические элементы, могут выпускаться в разных форм-факторах

Типы батареек

По типу электролита и материалу электродов гальванические элементы можно разделить на:

Солевые. Элементы этого типа имеют электроды на основе марганца и цинка, в качестве электролита используется соль – хлорид аммония. Устройства отличаются низкой электрической емкостью и недолговечностью, но имеют небольшую стоимость.

Щелочные. В элементах этого типа для электродов используются те же материалы, но в качестве электролита применяется щелочь – гидроксид калия. Батарейки этого типа имеют повышенную емкость и повышенный срок службы. Они способны развивать высокие питающие токи, но стоят в несколько раз дороже солевых элементов. Нередко щелочные батарейки называют алкалиновыми или алкалайновыми.

Литиевые. Анод этих элементов изготовлен на основе лития, катод же и электролит подбираются в зависимости от необходимого выходного напряжения, которое может варьироваться от 1.5 до 3.0 В в зависимости от назначения источника тока. Литиевые гальванические элементы (не путать с литиевыми аккумуляторами) имеют высокую емкость, долговечны (работают годами), но дороже щелочных.



Литиевая пальчиковая батарейка (гальванический элемент)

Серебряно-цинковые. Эти батарейки обычно выпускаются в форме таблетки. Их можно встретить в наручных часах и подобной малогабаритной экономичной технике. Это компактный и долговечный источник тока, но стоит он 1довольно дорого (относительно емкости) и не обладает большой электрической емкостью.

Выходное напряжение

Выходное напряжение всех солевых и щелочных гальванических элементов составляет 1.5 В. Серебряно-цинковые «таблетки» выдают те же 1.5 В. Литиевые элементы, как указывалось выше, в зависимости от типа катода и электролита могут иметь на выходе напряжение от 1.5 до 3.0 В.

Никель-кадмиевые (Ni-Cd) и никель-металлогидридные (Ni-MH) перезаряжаемые батарейки (аккумуляторы) выдают 1.2 В. Этот тип аккумуляторов наиболее популярен и часто используется в качестве замены пальчиковых (формат АА) и мизинчиковых (ААА) гальванических элементов.


Никель-кадмиевые (слева) и никель-металлогидридные аккумуляторы формата АА и ААА

У никель-цинковых (Ni-Zn) аккумуляторов на выходе 1.6 В.

В последнее время широкое распространение получили литий-ионные и литий-железо-фосфатные аккумуляторы. Первые выдают 3.7 В, вторые – 3.2 В. Они могут иметь тот же форм-фактор, что и солевые или щелочные батарейки, но из–за разницы выходных напряжений одни заменить другими нельзя.

Зарядка из кусков металла

Бывает, что требуется хотя бы немного заряженная батарея телефона где-то на природе, где нет ни старых зарядок, ни других подобных устройств. Можно ли заряжать АКБ в такой ситуации? Вполне, если найти побольше металлических предметов — труб, уголков и им подобных.

  1. Взять найденные предметы и воткнуть вертикально в землю.
  2. Обмотать проволокой, желательно из меди.
  3. Кончики этой проволоки вывести, как провода, и подсоединить к АКБ.
  4. Облить металлическую часть конструкции щелочной жидкостью, которая нужна в качестве электролита. Как щелочь можно использовать растворы солей или соды, какие-то химические средства, если известно, что в их состав входят соединения щелочного характера. Чем больше будет металла в сооружении, тем сильнее ток.

Определение силы тока

Данный метод обычно используют для определения мощности элемента электропитания. Также с его помощью можно проверить работоспособность батарейки, которая была в употреблении. Предварительно мультиметр необходимо настроить таким образом, чтобы прибор отображал показание силы постоянного тока.

Алгоритм проверки стандартный. Щупы мультиметра соединяют с «плюсом» и «минусом» батарейки. Измерение длится 2–3 секунды. Оптимальным показателем величины силы тока является 4–6 ампер. Если при оценке мультиметром результат ниже, это указывает на то, что энергоресурс батарейки снижен. При 3–3.9 ампер батарейку можно применять для нетребовательных электрических приборов.

Как проверить емкость батарейки

Процесс по проверке емкости аналогичен выяснению остаточного заряда этого источника питания, но показатель в Амперах должен стоять на отметке 10 А. Далее нужно соединить красный щуп мультиметра к плюсовому полюсу батарейки, а черный соответственно к минусу.

Процедура должна занимать не более 10 секунд иначе обозначенный источник питания может полностью разрядиться. Поскольку такой процесс представляет собой замыкание, а это чревато негативными последствиями для источника питания.

Если показатели на измерительном приборе показывают 0,2 ампера, то элемент питания не пригоден для дальнейшего применения. Когда величина в амперах показывает больше 1,1 (1,74 А), то такую батарейку можно еще использовать, но в приборах, где не требуется большого потребления заряда. К примеру, для пульта от телевизора, часов или же небольшого радиоприемника.

Как отличить одноразовую батарейку от аккумулятора

Как называются батарейки, которые можно перезаряжать, мы выяснили. Имя им – аккумуляторы. Но как отличить гальванический элемент от аккумулятора, особенно если и тот и другой выполнены в одном форм-факторе? Сделать это несложно.

По напряжению

Ни один аккумулятор не выдает ровно 1.5 В. Может быть 1.2, 1.6, 3.2, 3.7 В, но никогда не 1.5 (см. раздел «Выходное напряжение»). Если на корпусе элемента указано напряжение 1.5 В, то это явно не аккумулятор. Но это правило не работает для батарей. Если батарея состоит из нескольких элементов, то ее выходное напряжение может принимать различные значения.

Таким образом, однозначно отличить аккумуляторную батарею от батареи гальванических элементов по напряжению довольно сложно.

По сопроводительным надписям

Практически всегда производитель проставляет на корпусе аккумулятора его электрическую емкость. На одноразовых батарейках таких надписей нет.

Кроме того, на аккумуляторах всегда указывается его тип – состав электролита и материал электродов. На фото ниже слева мы видим никель-металлогидридный аккумулятор, справа – литий-ионный.

Подавляющее большинство аккумуляторов маркируется надписью «Rechargeable» (перезаряжаемый) или подобной. А вот на батарейках может стоять «Not rechargeable» (не перезаряжаемый), а на щелочных еще и присутствовать надпись «Alkaline».


Слева мы видим аккумуляторы, справа – гальванические элементы

По маркировке

Это самый верный способ не спутать гальванический элемент с аккумулятором. Маркировка представляет собой код, состоящий из одной-двух латинских букв и цифр (например, LR23 – пальчиковая щелочная), стоящих за ними. Буквы обозначают тип элемента, цифры – его типоразмер. Достаточно взглянуть на маркировку батарейки, свериться с нижеприведенной таблицей и можно точно выяснить, что у нас в руках.

Таблица маркировки наиболее популярных типов гальванических элементов и аккумуляторов по МЭК

Первый символ (символы) Тип батарейки Цифры после символов Типоразмер
R солевая 23 А
LR щелочная 6 АА
FR Li-FeS2 03 ААА
HR Ni-MH 12 B
KR Ni-Cd 14 C
ZR Ni-Zn 20 D
CR Li-ion гальванический элемент “монетка” 25 F
LIP Li-ion аккумулятор “монетка” 1 N
LD или HD серебряно-цинковая “таблетка” 14250 1/2AA

Способы проверки с помощью мультиметра

Одна из основных сфер применения — проверка на работоспособность батарейки и уровень ее заряда. Для этого в тестерах задействуются функции вольтметра (определяет вольтаж) и амперметра (измеряет силу тока). Процедура состоит из нескольких этапов, которые выполняют последовательно.

Проверка без нагрузок

Первый этап направлен на определение уровня остаточного напряжения в батарейке. Если оно минимальное, последующая проверка заряда нецелесообразна. Низкое остаточное напряжение свидетельствует о том, что гальванический элемент практически разряжен и в скором времени энергоресурс иссякнет.

Как проверить заряд батарейки без нагрузки:

  1. Включить вольтметр на тестере и установить предел замера на уровне 20 вольт.
  2. Приложить щупы мультиметра к контактам по бокам батарейки. Красный контакт должен фиксироваться к «+», в то время как черный прикладывают к «минусу».
  3. Снять показания с экрана тестера. Оно должно быть от 1–20 В. Если показатель меньше 1 В — батарейку можно отправить на утилизацию, так как она неработоспособна.

Батарейки, с остаточным напряжением свыше 1.35 В, можно использовать для работы на любом совместимом электроприборе. Срок службы в данном случае будет зависеть от емкости элемента и уровня энергопотребления устройства.

Если остаточное напряжение пальчикового элемента (простонародное название элементов питания AA. Для батареек типа AAA примняется название мизинчиковые) меньше 1.2 В — его можно использовать для нетребовательных электроприборов. К примеру, их можно вставить в часы, пульт дистанционного управления, увлажнитель воздуха.

Проверка под нагрузкой

Большинство специалистов считают проверку батареек без нагрузки неполной. С помощью мультиметра можно определить заряд элемента, предварительно подвергнув его нагрузке. Для нагрузки гальванического элемента обычно подключают небольшую лампочку для карманного фонаря. Светодиодные ленты в этих целях не используют из-за низкого сопротивления.

Нагрузка должна составлять от 100 до 200 мА. Данный показатель распространен для большинства электроприборов низкой и средней мощности.

Необходимо помнить о том, что померить заряд на одноразовой батарейке при помощи мультиметра нельзя. Данная функция предназначена для проверки многоразовых аккумуляторов, а не одноразовых элементов питания, подлежащих частой замене. Однако с помощью тестера можно определить пригодность батарейки для последующего использования, поэтому проводят измерение под нагрузкой.

Этапы:

  1. На мультиметре включают функцию вольтметра.
  2. Щупы соединяют с контактными элементами батарейки.
  3. Подключают нагрузочный элемент (например лампочку фонаря).
  4. Засекают время падения заряда до 1 вольта.

После этого необходимо умножить время падения заряда на силу тока для конкретного типа батарейки. Полученный результат — емкость элемента питания.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A

). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет. Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Как правильно выполнить замеры мультиметром?

Работу можно разделить на несколько этапов:

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра. Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании. При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Радио и техника
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
