Антенна для цифрового тв своими руками: 6 вариантов изготовления

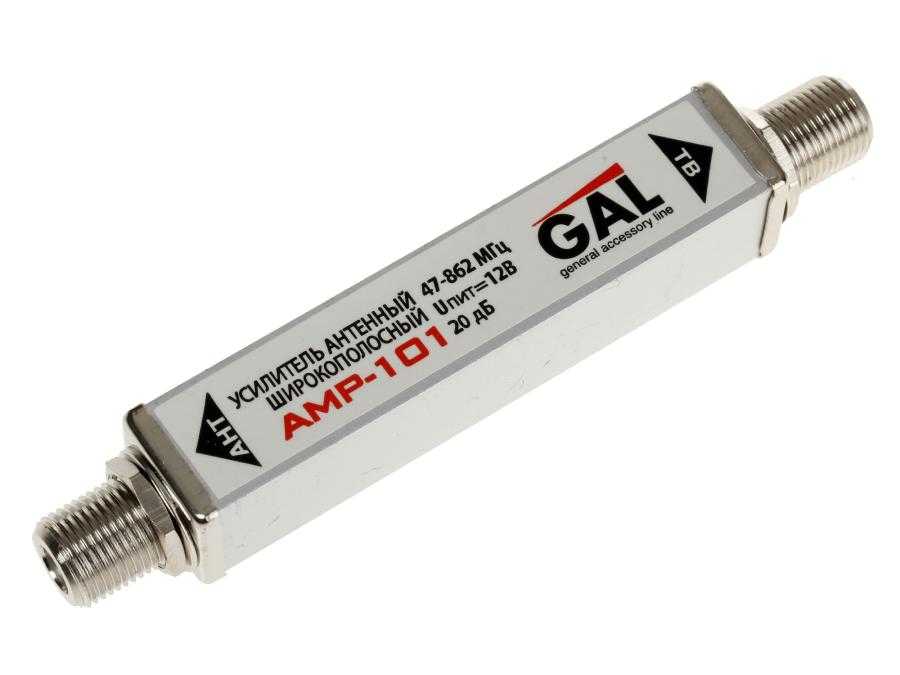

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится. Решить проблему можно двумя способами:

отправиться в магазин и приобрести готовый вариант;
воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.

«Восьмерка», она же ромб, она же «Z» образная

Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно усовершенствовать ее принимающий контур.

Первым делом следует купить усилитель сигнала для телевизионной антенны, который подключается непосредственно к антенне, и обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
Чтобы прием был качественным, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника

В качестве экрана можно использовать металлическую сетку Рабица от забора.
Площадь приема нужно по возможности увеличить — для этого к экрану можно присоединить металлические прутья, обращая внимание на то, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.

Антенны для телевизора такого типа в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала

Рис. 2. Оклейте дно коробки фольгой

Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Рис. 3: сделайте восьмерку и зафиксируйте скотчем

Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы

Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель

Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Петлевая антенна из трубы

Процесс изготовления петлевой антенны считается более сложным, по сравнению с предыдущим вариантом. Это связано с применением трубогиба. Однако основные материалы остаются прежними. Понадобится металлическая трубка, кабель и материал для стойки. Данная конструкция позволяет принимать сигнал на расстоянии до 40 километров.

Труба может быть изогнута под любым радиусом. Большое значение имеет соблюдение требуемой длины и расстояния между концами, которое составляет от 65 до 70 мм. Каждая половинка изогнутой трубы должна иметь одинаковую длину. Центр мачты является осью симметрии для обоих концов. Выбор длины трубы и кабеля также осуществляется с помощью специальной таблицы. Средний диаметр трубки составляет 12-18 миллиметров.

Порядок сборки антенны:

Трубка отпиливается на необходимую длину, после чего она изгибается с обоих концов таким образом, чтобы они были симметричны относительно центра.
Один край трубки расплющивается, а затем глушится с помощью сварки или пайки. После этого ее внутренняя полость заполняется песком, и вторая сторона трубы также заделывается. При отсутствии сварки, можно воспользоваться заглушками с клеем или силиконом.
Полученная конструкция антенны закрепляется на стойке. На концах трубы закрепляются центральные провода кабельной петли. К одному из концов прикручивается кабель, идущий к телевизору. Оплетка кабелей соединяется медным проводом со снятой изоляцией. Все места соединений тщательно пропаиваются.

После сборки и установки антенны, выполняется ее настройка, так же, как и для предыдущей конструкции.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
Антенный штекер, соответствующий вашему телевизору.
Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
Крепежные элементы: изолента, скотч, или пластиковые хомуты.
Паяльник, стандартный припой, флюс для пайки алюминия.
Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Всеволновая антенна

ТВ-антенна может иметь разную форму. Например, из медной проволоки диаметром 2-5 мм можно соорудить всеволновую антенну в форме двух разносторонних элементов. Такие приборы отличаются частотонезависимостью, поэтому весьма популярны среди дачников. ЧНА-устройство можно соорудить буквально за час и получать хороший уровень сигнала вдали от телевизионных центров.

Для этого понадобится:

Эмалированная медная проволока;
2 металлические конструкции в форме равнобедренного треугольника;
2 деревянные или пластиковые рейки.

Вместо металлических треугольников можно использовать упругий фольгированный слоистый пластик, из которого нужно будет вырезать треугольники (или оставить треугольную форму медного покрытия).

Ширина и высота антенны должна быть идентичной. Полотна устанавливаются под прямым углом и фиксируются с помощью паяльника. Прокладывать кабель ЧНА-антенны нужно к точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Причём его необходимо привязать стяжкой, а не припаивать.

Расстояние между соседствующими проволочными нитями должно быть 25-30 мм, а между пластинами — не больше 10 мм. Антенную конструкцию лучше устанавливать внутри окна на 150 см. Уловитель сигнала в форме двух расширенных элементов, который вы только что самостоятельно изготовили, будет уверенно принимать все ДМВ и МВ каналы. Если вы живёте в зоне с плохим уровнем сигнала, такой прибор целесообразно будет дополнить усилителем.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.
Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.
Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
Далее 2 участка по 14 см.
Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
Далее снова 2 внешних участка по 14 см.
И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.
От этого зависит принимающая способность антенны, ее диапазон приема.
Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Принцип сборки

Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.

Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.

Основными элементами, которые могут понадобиться, – это телевизионный кабель, металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.

Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.

Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.

При слишком слабом сигнале может потребоваться усилитель.

Итак, как должна быть сделана телевизионная антенна своими руками:

Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;
Должна быть защищена от помех;
Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.

Как произвести нужные расчеты

Для некоторых видов антенн нужно предварительно проводить расчёты, прежде чем приступать к их сборке. В частности это размер антенны для цифрового телевидения и её комплектующих. Рассмотрим эти расчёты подробнее.

Как сделать цифровую приставку самостоятельно
Как изготовить самостоятельно логопериодическую антенну
Какую антенну выбрать для цифрового ТВ

Расчёты для антенны из пивных банок

Единственный расчёт, который нужно провести при монтаже данной антенны – это расстояние одной банки от другой. Никакой формулы для этого нет, вам нужно поэкспериментировать с расположением банок, чтобы выяснить расстояние, которое обеспечивает хорошее качество цифрового сигнала. Однако в большинстве случаев оно составляет 6-7 см.

Расчёты для «восьмёрки»

Расчеты для этого вида антенны составляются по единственному показателю – частоте сигнала первого и второго мультиплекса (F, Гц). Далее на её основе рассчитывается длина электромагнитного излучения (ƛ, м) по формуле 300/F.

Частота зависит от города, в котором вы проживаете. Вы сможете легко узнать её, если введёте в поисковик запрос вида «Частота мультиплексов в ». Например, в Москве эти показатели составляют 546 МГц (для первого мультиплекса) и 498 МГц (для второго мультиплекса). Подставив эти показатели в вышеупомянутую формулу, мы получим значения 0.55 м и 0.6 м, то есть длина волн составляет 5.5 и 6 Дм, соответственно, для их приёма нужна дециметровая антенна.

Следующее, что вам нужно рассчитать – это ширина волны в поперечнике. Она рассчитывается по формуле ƛ/2. В данном примере этот показатель будет составлять 275 и 300 мм.

Это основные расчёты – в процессе сборки антенны вам понадобятся ещё и дополнительные. О них мы упомянем в части статьи, посвященной сборке данной антенны.

Расчёты для двойного-тройного квадрата

Расчёты для этого вида антенны производятся тем же образом, что и для «восьмёрки», о которой шла речь выше. Конструкция этих антенн очень похожа – они обе состоят из «квадратов», только в первом случае они сварены друг с другом, а во втором – расположены рядом друг с другом и соединены. Единственный дополнительный расчёт в данном случае – это расстояние между квадратами, обеспечивающее наилучшее качество сигнала, но узнать его вы можете только экспериментальным путём.

Расчёты для бабочки

Программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 = 0.633 м ~ 64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной области будет 16 см, а для всех «усиков» потребуется 256 см. Поэтому проволоки 3 метра будет достаточно.

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
Спаять выходы усов в определенной последовательности (приведено на схеме).

Как сделать логопериодическую антенну

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

для 37 канала: 50 см / 4 = 12,5 см;
для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Антенна Туркина для DVB-T2 своими руками

Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным. Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.

Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.

Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:

Шаг №1 – изготовление квадрата

Чем точнее, тем лучше, но допустима погрешность

Для этого потребуется сформировать из медной проволоки “восьмёрку” со стороной квадрата в 14 см. Место соединения начала и конца проволоки необходимо спаять. Место пайки не имеет значения, обычно его формируют в центе восьмёрки.

Шаг №2 – подсоединение антенного кабеля к усилителю

Подсоединения коаксиального кабеля

Здесь всё просто – зачищается основная жила кабеля на 1см. Подсоединяют так, как показано на рис.6.

Шаг №3 – установка усилителя на би-квадрат

Паять не нужно

С помощью подготовленного крепежа в центре антенны подсоединяют микросхему усилителя.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Пробуем поймать из помещения

Подключаем изготовленную антенну к приставке. Если последняя не используется, поскольку ТВ поддерживает DVD-T2 может потребоваться дополнительный источник питания. Усилитель поддерживает эту функцию через специальный сепараторный штекер.

Если ТВ-транслятор находится неподалёку, то стоит попробовать поймать сигнал, установив антенну в помещении.

Питание антенны в настройках ТВ

Многие ТВ оборудованы встроенной функцией питания сигнала. Находим и включаем питание антенны.

Уровень сигнала выше среднего

После подключения питания можно обнаружить, как сигнал с нулевого результата значительно увеличился. В нашем случае от ) до 65 %. Сигнал устойчивый качество картинки и звука замечательное.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Антенна Харченко с усилителем

Таким образом, можно за очень скромные деньги собрать вполне пригодную для постоянного использования антенну.

Если уровень сигнала слабый, то антенну следует поместить на улице.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

Комнатная антенна. Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации. Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.
Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.
Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.
Уличная антенна для телевизора дальнего приема. Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.
