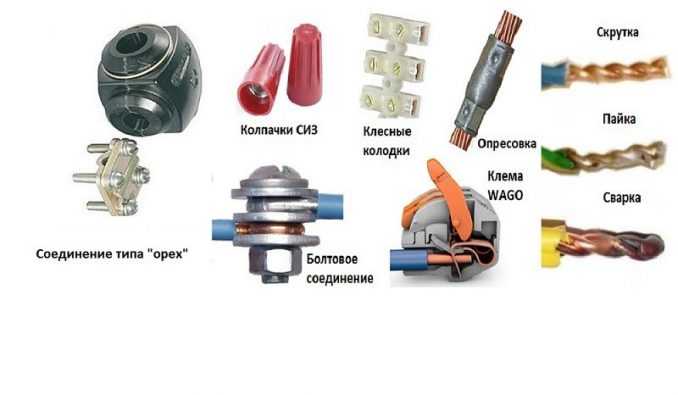

Скрутка, пайка, сварка или клеммы

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

  • заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
  • обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку

После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом. Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку

Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

  1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
  2. Надеваем термоусадку на один из шнуров.
  3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
  4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
  5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
  6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
  7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Достоинства соеденительных клемм Wago


достоинство пружинных клеммных соединенийПружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.

зажим провода В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Как соединить клемму и провод при помощи кримпера

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
надеть на шнур небольшой кусок термоизоляционной оплетки;после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);прилагая усилие нажимаем на рукоятки кримпера;

обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Как правильно использовать клеммники Ваго

Главное правило работы с клеммниками от WAGO подразумевает использование одной клеммы для одного контакта. В первую очередь провода подвергаются чистке от изоляции на 1-1,2 см. После этого их вставляют в соединитель до упора. Если на соединителе имеется зажим с рычагом, то до вставки его предварительно открывают. Когда же провод будет вставлен, рычаг опускают вниз с усилием и прижимают жилку клеммника.

Важно следить за тем, чтобы оголенные участки провода не выходили за пределы приспособления. В противном случае контакт будет нарушен, как и безопасность соединения

Важно! Если что-то пошло не так, не следует использовать зажим второй раз, даже если он с виду выглядит нормальным и работоспособным. То же самое касается и их замены, которая производится время от времени


Клещи для некоторых клеммников

Таким образом, винтовые клеммники для соединения проводов от WAGO — одно из лучших решений на рынке зажимов. Они в разы безопаснее скручивания, редко требуют каких-либо дополнительных инструментов для работы, кроме отдельных видов, когда могут понадобиться клеммные клещи.

Вам это будет интересно Описание кабеля КСПВ

Несколько слов для противников клеммников Wago

Тем, кто говорит о недолговечности подобных клеммников, можно сказать следующее. Достаточно сравнить винтовые клеммники с самозажимными. Вторые значительно проще в монтаже и экономят очень много времени. Но это не главное. Любой винтовой зажим ослабевает по причине того, что при малейшем нагреве провода окисел на его поверхности сгорает, уменьшив сечение. Это приведёт к ещё большему нагреву − и так по кругу. Поэтому винтовые клеммники необходимо протягивать как минимум раз в год, а лучше чаще.

ФОТО: torg-electro.ruТакие клеммники придётся периодически протягивать во избежание нагрева

Теперь − что касается Wago. Прижимные пружины этих клеммников оказывают постоянное давление на провод, а значит, даже при обгорании окисла контакт не ослабнет.

Что такое последовательное соединение проводников

Суть этого способа заключается в том, что компоненты цепи подключаются друг к другу поочередно. Первый проводник одним проводом подключается к источнику питания. Второй его провод соединяется со вторым проводником, от которого идет конец на третий проводник и т.д., пока цепь не будет замкнута. Классическим примером последовательной электроцепи можно назвать подключение лампочек в гирлянде.

Ток проходит по цепи приборов, состоящей из резисторов, ламп или других нагрузок, протекая через каждый включенный в электроцепь прибор. В собранной таким способом цепи отсутствует эффект деления и накопления заряда на разных ее участках. Соответственно, физическая величина ампеража будет на всех участках одинаковой.

Совокупное электросопротивление всех последовательно соединенных нагрузок, приборов и устройств любого типа равняется сумме их индивидуальных сопротивлений. Таким образом, его значение прямо зависит от количества подключенных приборов и их параметров.

Аналогично рассчитывается и совокупный вольтаж. Он равняется сумме напряжений, действующих на каждом отдельном электроприборе.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

  1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
  2. На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
  3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
  4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

голоса

Рейтинг статьи

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Другая продукция Wago

Клеммник Wago 4, к примеру, рассчитанный на подключение четырех проводов, обладает такими параметрами. Во-первых, он рассчитан на подключение только одножильных проводов. Во-вторых, в качестве соединительного зажима используется плоско-пружинный вариант. В-третьих, поперечное сечение подключаемых проводников может быть от 0,5 до 2,5 мм2.

Что касается номинальных параметров, то для напряжения это показатель в 450 В, а для тока — 24 А.

Сегодня есть специальная разработка — серия 773. Она была специально выпущена для эксплуатации в распределительных щитах. Это могут быть клеммники Wago 5 773 серии или другие. В данном случае число 5 будет обозначать количество возможных подключаемых проводов. В общем же, в зависимости от нужд и модели, можно присоединить от 2 до 8 кабелей. Что касается модели зажима, то он плоско-пружинный. Разрешается подключать к такому клеммнику одножильные электрические кабели с сечением от 0,75 до 2,5 квадратных миллиметров. Чаще всего применяются 1,5 и 2,5 мм2 проводники. Номинальное рабочее напряжение — 400 В.

Другая серия 273 также применяется в распределительных щитах. Однако, здесь сечение имеет более обширный диапазон — от 1,5 до 4 мм2. Номинальное рабочее напряжение такое же, как у серии 773, и это не случайно. Чаще всего 273 клеммы используются в качестве дополнения к предыдущим. То есть 273 серия может быть 3х. Клеммники Wago этой категории, то есть 273, обычно применяются в тех случаях, когда необходимо коммутировать проводники с сечением более 2,5 мм2.

Есть отдельные коммутационные приборы серии 224, которые предназначены для эксплуатации только с осветительными приборами, к примеру. Эти клеммники Wago 3-224, то есть могут применяться для коммутации трех проводов. Есть сборка, в которой всего два гнезда для кабелей. Рабочее напряжение устройства 400 В, а сечение кабеля может быть 0,5-2,5 мм2. Особенность этого оборудования в том, что со стороны светильника зажимы предназначены для многожильных и тонкожильных кабелей. Со стороны же сети имеется плоско-пружинный зажим, который предназначен для подключения одножильного провода.

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

Изоляционная лента


Изоляционная лента Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

  1. Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
  2. Лента наматывается под небольшим углом по направлению к концу скрутки.
  3. На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
  4. После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Трубка с термоусадкой


Термоусадка для проводов Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

  1. От трубки отрезается кусочек, на 1 см больше оголенного участка.
  2. Кусочек надевается на 1 провод до начала шва.
  3. Выполняется скрутка кабеля.
  4. После скручивания жил термотрубка натягивается на место скрутки.
  5. Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Как обжимать клеммы плоскогубцами?

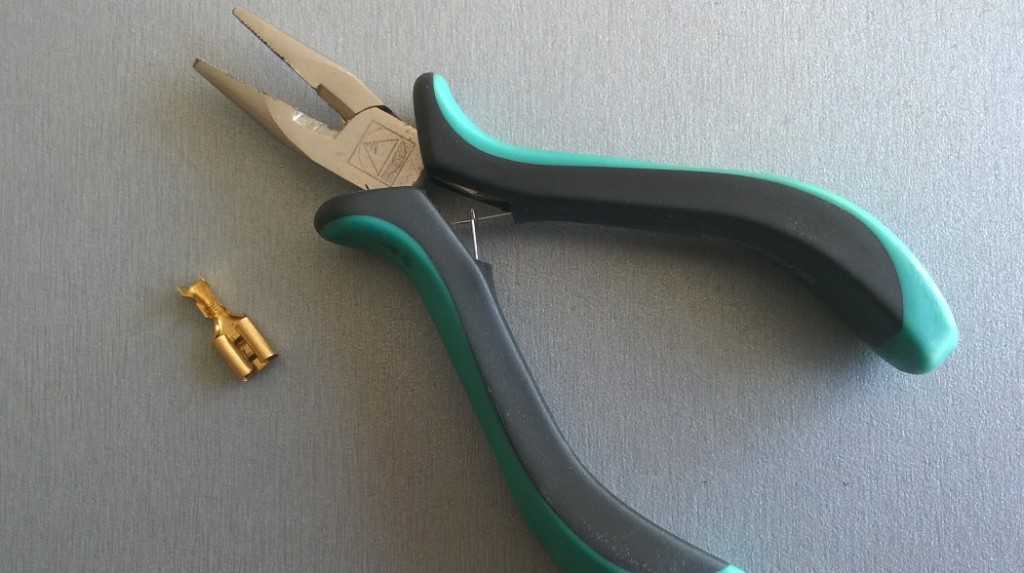

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

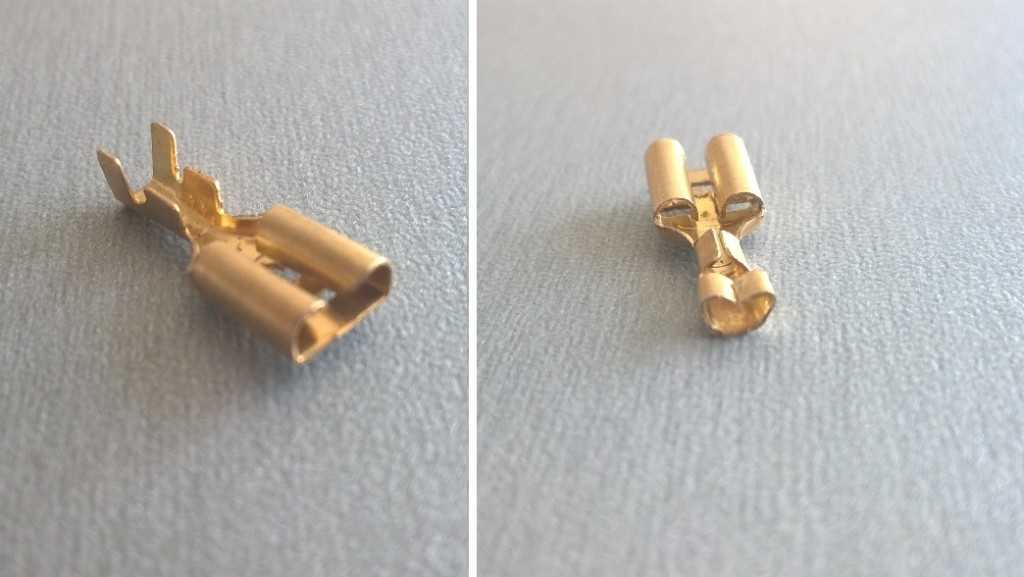

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

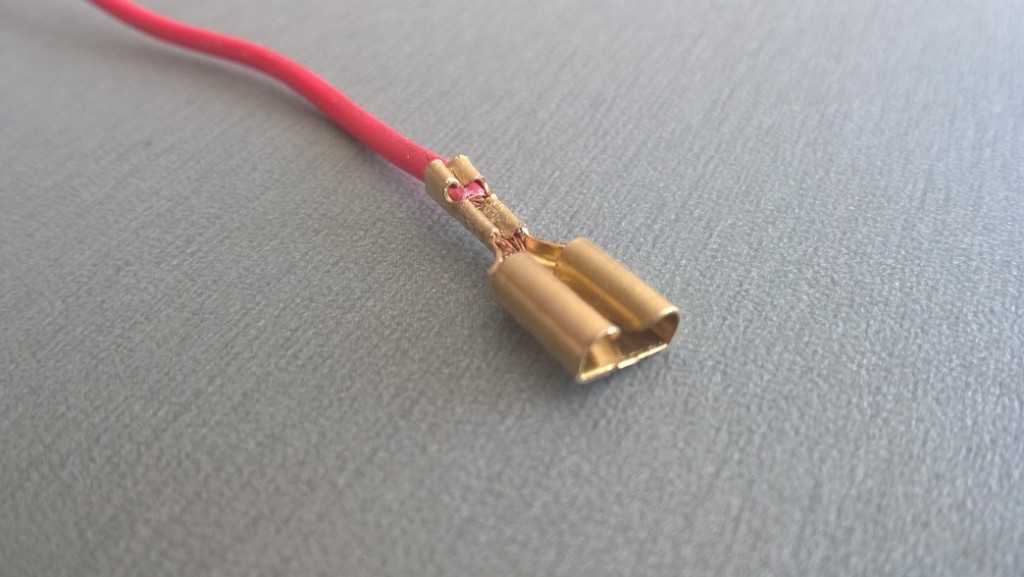

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

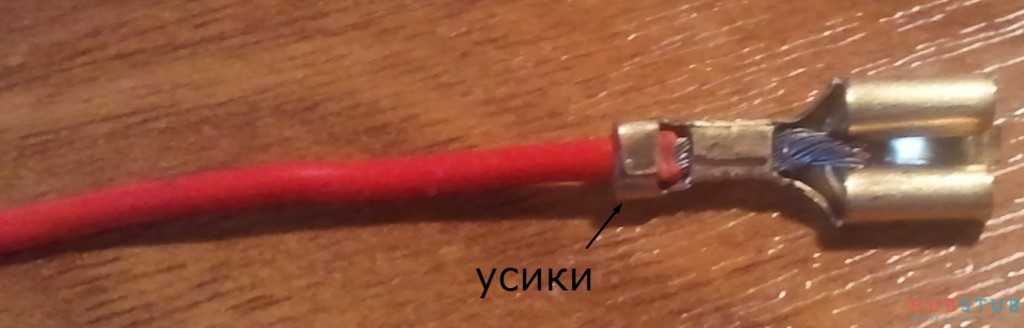

Обращаем внимание на усики клеммы

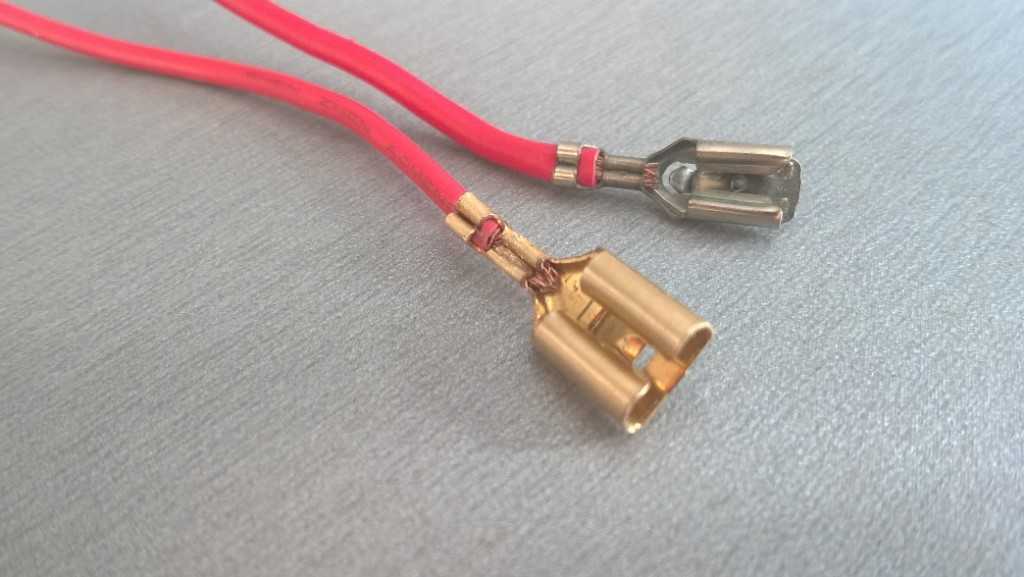

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Разновидности клемм самозажимного характера

Собственно, существуют две разновидности продуктов подобного типа:

  1. Рычажные.
  2. Нажимные.

Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.


Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник

Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим. Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.

Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.


Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз

Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.

Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы.

Серия Wago 221

Клеммник Wago 221 — это универсальный рычажковый компактный соединительный прибор. С его помощью можно надежно коммутировать проводники из медных материалов с диаметром от 0,2 до 4 мм2. Разрешается соединять как одножильные, так и многожильные кабели. Особенностью серии 221 стало то, что она отлично подходит как для создания временного подключения, так и постоянного. В электротехнике такие приспособления обычно используются для соединения проводов в распределительных щитах, коммутационных или распаечных коробах.

Еще одна особенность таких коммутационных приборов в том, что они отлично подходят как для использования в обычной сети домов с 220 В или 380 В, так и для подключения разных компонентов низковольтного оборудования. Кроме этого, есть ряд определенных преимуществ у этой серии.

Высокая скорость монтажа, которая сопровождается минимальным риском ошибки. Даже при сборке неопытным специалистом некачественное соединения практически исключается из-за прозрачного корпуса и удобства сборки.
Высокая надежность соединения сопровождается низкой стоимостью оборудования.
Эту серию клемм удобно применять в ограниченном пространстве, где доступ к проводам затруднен по каким-либо причинам.
Для обустройства соединения необходимо иметь лишь минимальный набор для зачистки изоляции кабеля. Нет нужды в применении специализированного монтажного оборудования.
Что касается номинального рабочего тока, к примеру, он составляет 32 А

Здесь также важно отметить, что при соблюдении всех правил подключения клемма не будет перегреваться при повышении тока выше номинального предела.
