Заземление розеток и светильников- основа электробезопасности в вашем доме или квартире. как подключить и зачем?

Приемка воздушных линий в эксплуатацию

Вновь сооруженную BЛ принимает приемочная комиссия. Линия должна удовлетворять требованиям действующих ПУЭ и СНиП. При приемке в эксплуатацию новой ВЛ напряжением до 1 кВ сдающая организация передает эксплуатирующей организации следующую документацию:

1. проект линии с расчетами и изменениями, внесенными в процессе строительства и согласованными с проектной организацией;
2. исполнительную схему сети с указаниями на ней сечений проводов и их марок, защитных заземлений, средств молниезащиты, типов опор и др.;
3. акты осмотра выполненных переходов и пересечений, составленные совместно с представителями заинтересованных организаций;
4. акты на скрытые работы по устройству заземлений и заглублений опор;
5. описание конструкции заземлений и протоколы измерений сопротивления заземляющего устройства;
6. паспорт линии, составленный по установленной форме;
7. инвентарную опись вспомогательных сооружений линии, сдаваемого аварийного запаса материалов и оборудования;
8. протокол контрольной проверки стрел провеса и габаритов В Л в пролетах и пересечениях;
9. равномерность распределения нагрузки по фазам;
10. акты испытаний.

При приемке ВЛ напряжением 10 кВ и выше кроме перечисленной документации должны быть переданы: трехлинейная схема; журналы соединений проводов; журнал по монтажу заземления опор; журнал монтажа проводов и тросов на анкерных участках. Включение ВЛ под рабочее напряжение производится после допуска линии в эксплуатацию в соответствии с Правилами пользования электрической энергией. На опорах ВЛ должны быть установлены (нанесены) обозначения, предусмотренные ПУЭ. На первой опоре от источника питания указывается наименование ВЛ.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

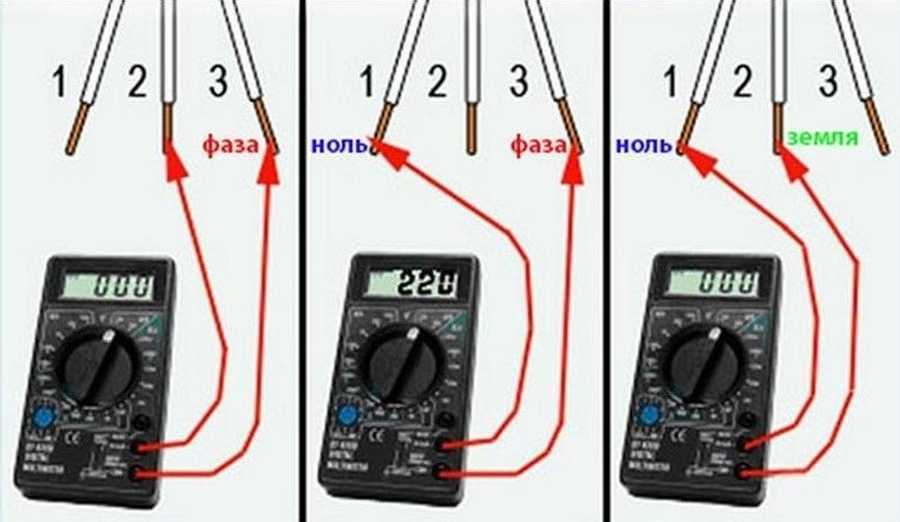

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

READ Как подключить двойной светильник на двойной выключатель

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

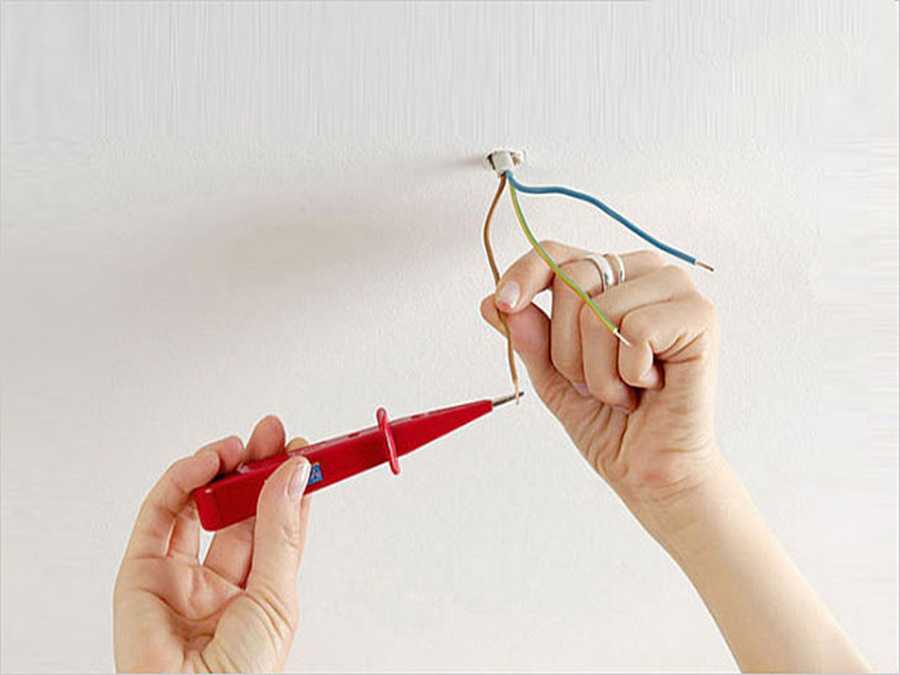

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Что такое заземление и для чего оно необходимо?

Под заземлением понимается соединение электрической системы дома или квартиры с заземляющим проводником, который постоянно контактирует с землей. За счет него выполняется отвод опасного тока с её элементов, например, металлических корпусов и каркасов различной электротехники.

Заземление нужно делать для того, чтобы защитить пользователя от поражения электротоком при неисправности бытовой техники или случайном прикосновении к неизолированным проводам, а также обеспечить безопасную и корректную работу самих приборов.

Большинство случаев удара током происходит из-за одновременного касания электроприбора, имеющего повреждение изоляции, и проводящего предмета из металла: радиатора, водопроводной трубы и др.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

Кроме того, оно:

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Для чего нужно

Опоры системы наружного освещения

Заземление для сети опор наружного типа освещения или ВЛ (0,4, 6-10, 20 и 35 кв) играет большое значение, поскольку препятствует риску получения электротравмам при соприкосновении с элементами конструкции в ситуации, когда произошло повреждение изоляции кабеля. При наличии заземления на металлической опоре сети наружного типа освещения или ВЛ, напряжение «разливается» по земле, тем самым становясь безопасным для людей. Данный показатель зависит от того, какое сопротивление имеет почва, в которой установлена опора ВЛ (0,4, 6-10, 20 и 35 кв). В результате, даже если где-то и произошло нарушение изоляции ВЛ, конструкции останутся безопасными.

При штатных условиях работы штыревые изоляторы, смонтированные на опорах, будут обеспечивать надежную изоляцию всех проводов от конструкционных элементов. Но бывают ситуации, когда напряжение в сети значительно превышает то напряжение, на которое была рассчитана ВЛ (0,4, 6-10, 20 и 35 кв). В такой ситуации перенапряжения возможен пробой изоляции ВЛ и, как следствие, выход сети из строя. Для того чтобы ограничить значение перенапряжения и повысить безопасность, необходимо понизить сопротивление для «растекания тока». С этой целью и устанавливают на ВЛ (0,4, 6-10, 20 и 35 кв) и подпорах наружного типа освещения защитное заземление.

Уникальная инженерная доска Bentline SUPERBASE

Массивная доска — популярное напольное покрытие, которое часто выбирают, однако у этого покрытия есть свои недостатки: в условиях российского климата доска нередко начинает усыхать, что приводит к короблению, появлению щелей и трещинам. При этом, чем толще доски, тем большие усилия возникают при их усыхании.

Но решение есть – это совершенный вариант инженерной доски с уникальной конструкцией и системой крепления SUPERBASE!

Инженерная доска Bentline имеет 2-х слойную конструкцию, c креплением SUPERBASE, которого нет больше ни у одного производителя. Оно специально разработано для условий отечественного климата с резкими перепадами влажностно-температурного режима.

Способы организации

В простейшем случае в старых домах допускается заменять заземление в квартире быстродействующим дифференциальным устройством (УЗО), однако оно обеспечивает лишь мгновенную защиту и должно работать в связке с заземлителем. И уж совсем ни куда не годится вариант реализации заземления в квартире, подключаемого к трубам отопления или водоснабжения.

Опасность этого способа защиты от поражения током заключается в том, что качество контакта труб с землёй не всегда бывает удовлетворительным, что ухудшает условия стекания тока в землю. Вследствие этого потенциал в точке заземления может оказаться достаточно высоким.

Кроме того, при попадании сетевого напряжения на корпус электрочайника, например, оно через неграмотно организованную жилу PE сразу же появится на трубных магистралях данного стояка (причём во всех подключённых к нему квартирах).

Ответственность за последствия поражения током любого из жильцов подъезда, конечно же, будет нести то лицо, у которого обнаружится такое «заземление».

Таким образом, единственно приемлемый способ, воспользовавшись которым можно обустроить заземление в квартире своими руками – это изготовить выносную заземляющую конструкцию (заземлитель).

Мой опыт с заземлением

Вы когда-нибудь замечали, что лучше отдыхаете на пляжном отдыхе после прогулки по песку или пребывания в океане? Одна теория для этого: песок и океанская вода являются природно проводящими материалами и помогают заземлить тело и удалить избыточные положительные электроны.
Чтобы лично проверить теорию, я решил приложить усилия, чтобы часто заземляться снаружи и даже использовать заземляющий лист во время сна.
Сначала я был настроен скептически, но подумал, что мне нечего терять, пытаясь заземлить себя. Я решил ходить босиком на улицу каждый день и купил заземляющий лист, чтобы использовать его во время сна, так как это самое лучшее время для восстановления тела.

ПУЭ 7. Правила устройства электроустановок. Издание 7

2.4.38. На опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом.

2.4.39. Металлические опоры, металлические конструкции и арматура железобетонных элементов опор должны быть присоединены к РЕN-проводнику.

2.4.40. На железобетонных опорах РЕN-проводник следует присоединять к арматуре железобетонных стоек и подкосов опор.

2.4.41. Крюки и штыри деревянных опор ВЛ, а также металлических и железобетонных опор при подвеске на них СИП с изолированным несущим проводником или со всеми несущими проводниками жгута заземлению не подлежат, за исключением крюков и штырей на опорах, где выполнены повторные заземления и заземления для защиты от атмосферных перенапряжений.

2.4.42. Крюки, штыри и арматура опор ВЛ напряжением до 1 кВ, ограничивающих пролет пересечения, а также опор, на которых производится совместная подвеска, должны быть заземлены.

2.4.43. На деревянных опорах ВЛ при переходе в кабельную линию заземляющий проводник должен быть присоединен к РЕN-проводнику ВЛ и к металлической оболочке кабеля.

2.4.44. Защитные аппараты, устанавливаемые на опорах ВЛ для защиты от грозовых перенапряжений, должны быть присоединены к заземлителю отдельным спуском.

2.4.45. Соединение заземляющих проводников между собой, присоединение их к верхним заземляющим выпускам стоек железобетонных опор, к крюкам и кронштейнам, а также к заземляемым металлоконструкциям и к заземляемому электрооборудованию, установленному на опорах ВЛ, должны выполняться сваркой или болтовыми соединениями.

Присоединение заземляющих проводников (спусков) к заземлителю в земле также должно выполняться сваркой или иметь болтовые соединения.

2.4.46. В населенной местности с одно- и двухэтажной застройкой ВЛ должны иметь заземляющие устройства, предназначенные для защиты от атмосферных перенапряжений. Сопротивления этих заземляющих устройств должны быть не более 30 Ом, а расстояния между ними должны быть не более 200 м для районов с числом грозовых часов в году до 40, 100 м – для районов с числом грозовых часов в году более 40.

Кроме того, заземляющие устройства должны быть выполнены:

1) на опорах с ответвлениями к вводам в здания, в которых может быть сосредоточено большое количество людей (школы, ясли, больницы) или которые представляют большую материальную ценность (животноводческие и птицеводческие помещения, склады);

2) на концевых опорах линий, имеющих ответвления к вводам, при этом наибольшее расстояние от соседнего заземления этих же линий должно быть не более 100 м для районов с числом грозовых часов в году до 40 и 50 м для районов с числом грозовых часов в году более 40.

2.4.47. В начале и конце каждой магистрали ВЛИ на проводах рекомендуется устанавливать зажимы для присоединения приборов контроля напряжения и переносного заземления.

Заземляющие устройства защиты от грозовых перенапряжений рекомендуется совмещать с повторным заземлением РЕN-проводника.

2.4.48. Требования к заземляющим устройствам повторного заземления и защитным проводникам приведены в 1.7.102, 1.7.103, 1.7.126. В качестве заземляющих проводников на опорах ВЛ допускается применять круглую сталь, имеющую антикоррозионное покрытие диаметром не менее 6 мм.

2.4.49. Оттяжки опор ВЛ должны быть присоединены к заземляющему проводнику.

Особенности

При формировании заземления для BЛ до 1 кВ следует придерживаться следующих нюансов:

• при наличии сети с заземленной нейтралью делается перемычка из неизолированного проводника для арматуры опор (железобетонных/металлических). Ее присоединяют к нулевому проводу посредством болтовых зажимов (ответвительных);
• контактные соединения перемычки перед ее установкой необходимо хорошо очистить и покрыть вазелином;
• при наличии сети с изолированной нейтралью для этих же опор установку защиты проводят путем подключения специальных заземляющих устройств. В данном случае сопротивление этих конструкций не должно преступать планку в 50 Ом;
• заземление конструкций для создания системы наружного освещения при наличии кабельного питания осуществляется через металлическую оболочку кабеля. Это происходит, если имеется заземленная нейтраль.

В других ситуациях все определяется типами систем, опорами и другими составляющими.

Заземление опор

Воздушные линии электропередач в результате обрыва проводов, нарушения рабочей изоляции могут стать причиной электротравм технического персонала и населения. Протекание тока через опоры ВЛ сопровождается появлением потенциала на опоре и возникновении опасных для жизни напряжения прикосновения и шагового напряжения в радиусе десяти метров от столба.

Защитить людей от поражения электротоком помогает защитное заземление – умышленное электрическое соединение металлических нетоковедущих частей опор, которые могут оказаться под напряжением, с землей или заземляющим устройством.

Воздушные линии электропередач прокладывают на металлических, железобетонных и деревянных столбах. Заземление опор ВЛ выполняется согласно Правилам устройства электроустановок:

1. Опоры из металла и железобетона для линий напряжением 0,4–35 кВ в электросетях с изолированной нейтралью должны подключаться к заземлителю, в электросетях с заземленной нейтралью — к PEN-проводнику, который выполняет роль нулевого рабочего и защитного проводника (п. 2.4.39 ПУЭ).
2. Деревянные столбы заземляются только на линиях, ведущих к школам, детсадам, больницам, крупным складам, фермам и агрокомплексам (п. 2.4.46 ПУЭ).
3. Несущие конструкции с грозозащитным тросом и устройствами грозозащиты оборудуются устройствами заземления.

Заземление опор освещения и воздушных линий электропередач делается на каждой опоре, кроме первой, нулевой провод которой наглухо присоединяется к нулевой точке источника питания.

Конструкция заземляющего устройства

Заземляющие устройства опор состоят из заземляющей магистрали и заземлителей.

Заземлители делятся на:

• естественные – арматура железобетонных фундаментов, нулевой провод кабелей, проложенных в земле, стальные трубы водопровода с толщиной стенок более трех с половиной мм, рельсы;
• искусственные – стальные уголки и пластины толщиной четыре мм, металлические прутки диаметром десять мм, оцинкованные или омедненные стальные пруты диаметром более шести мм.

Способ монтажа проводников зависит от состава и удельного сопротивления грунта:

1. Вертикальные заземлители устанавливают, если проводимость верхних слоев выше, чем нижних, и выполняют из металлических прутков длиной 3 метра, которые вдавливаются или ввинчиваются в землю на глубину два с половиной метра. В заземляющем контуре проводники соединяют горизонтальными металлическими полосками сваркой внахлест.
2. Горизонтальные заземлители используют при высоком сопротивлении верхних слоев или каменистом грунте и изготавливают из стальных полос и уголков, которые размещают на глубине от 0,5 до 1 метра.

Проверка сопротивления заземления

После монтажа заземляющей защиты проверяется сопротивление заземления опор воздушных линий, которое должно быть больше 50 Ом.

Проверка сопротивления заземления ВЛ до 1 кВ проводится раз в 6 лет, ВЛ выше 1 кВ не реже одного раза в 12 лет.

Устройство и эксплуатация заземления опор освещения и воздушных линий должно выполняться в соответствии с требованиями ПУЭ и ПТЭЭП, только в этом случае оно может реально защитить человека от поражения электротоком при повреждении рабочей изоляции опор.

Нужно ли заземление на освещение: что прописано в ПУЭ?

В последнем издании ПУЭ в п.7.1.36 говорится следующее:

Из этого следует, что при монтаже люстры или светильника в квартире, к нему должен подходить трехжильный кабель, одна жила которого будет заземлением. Заземление должно непрерывно идти из щитка. Если подключаем светильник через вилку (например, бра), тогда достаточно, чтобы розетка была заземлена.

Однако, здесь нужно быть честным — практически во всех старых квартирах двухпроводная сеть, и к люстре не подводится заземляющий проводник. Да и у самой люстры нет заземляющего контакта (у современных приборов уже есть третий контакт для присоединения заземления). Заменить двухпроводную сеть на трехпроводную (для однофазных сетей) часто не представляется возможным (слишком дорого или не хочется портить ремонт). Как обезопасить себя в таком случае?

READ Как подключить провод к бра видео

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

Устройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье «Контур заземления, что собой представляет и как он работает»

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

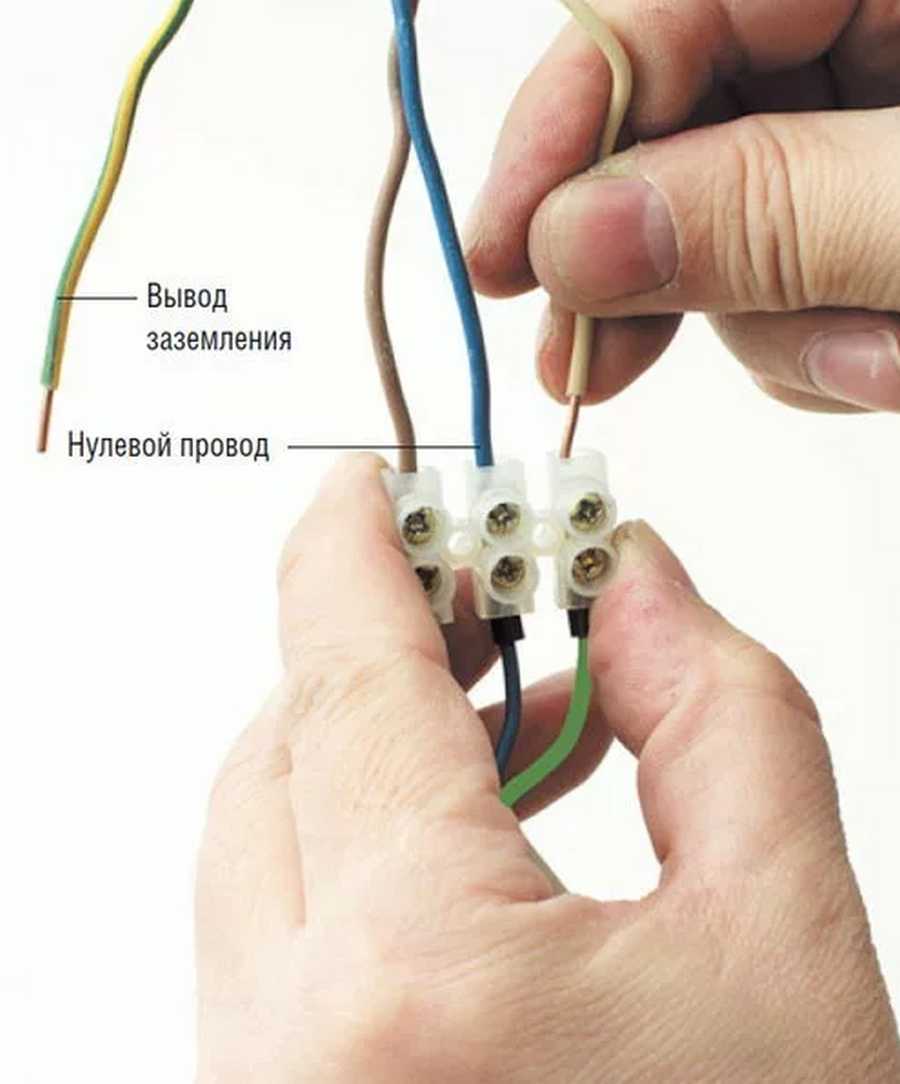

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Использование лампы накаливания для тестирования розетки

Первый вариант тестирования заключается в использовании любой лампы накаливания, которая рассчитывается под напряжение сети, для этого потребуется изготовить самодельное устройство:

1. Подготовить патрон для лампы накаливания.
2. Подсоединить к патрону провод с двумя жилами (25 сантиметров).
3. Потом в патрон необходимо вернуть лампочку.

Концы проводников необходимо очистить от изоляционного слоя острым лезвием примерно на 8 миллиметров. Конечно, чтобы обезопасить себя, лучше установить на проводники наконечники – на этом изготовление тестирующего прибора завершается. Наглядный пример самодельного устройства для проведения проверки представлен на иллюстрации ниже.

При желании можно взять любой патрон с проводниками от ненужного осветительного прибора

Тестирование розетки лампочкой: пошаговая инструкция

Шаг 1. Необходимо подключить автомат питания электросети.

Подключаем питание

Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.

Если лампа ярко светит, то это свидетельствует о том, что электрическая цепочка целая, а прибор функционирует без перебоев

Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.

Если при тестировании загорается лампочка, то розетка считается заземленной. В других случаях она не является безопасной.

Нужно ли заземление на люстру? Как это делать?

При проектировании электросети квартиры и установке люстры необходимо учесть множество важных моментов и решить несколько вопросов. Один из них – это заземление. Такая операция применяется не так редко, и для каждого отдельного случая есть ответ с объяснением на вопрос о том, стоит ли заземлять люстру.Что такое заземление

Прежде всего, стоит разобраться в том, что такое заземление. Научная формулировка ограничивается тем, что это процедура соединения какого-либо электроприбора к заземляющего устройства. На плане и в практике все выглядит довольно просто: «земля» (т.е. грунт) будет притягивать к себе электрический ток, снижая нагрузку сети.

Так получится добиться более низкого напряжения – иначе человек сможет прикоснуться к люстре всего один раз. Сам заземлитель будет находиться в грунте, который будет выступать для тока проводником. Качество установленного соединения определяется путем расчета сопротивления растеканию тока. Улучшить этот показатель можно, увеличив площадь, на которой расположены электроды заземлителя или уменьшить сопротивление грунта на отдельном участке.

Стоит ли заземлять люстру

Во-первых, заземлить можно не все люстры (и в принципе источники освещения), а только те, что получили металлический корпус. Проводка, подведенная к ним, сделана по современным технологиям, и ее следует хорошо защитить. Подключить заземлитель стоит для безопасности – не имеет значения, сухое это помещение или влажное.

Подключение «земли» необходимо в новом или реконструированном доме, но и для старого здания это не будет лишним. «Закрыв» люстру, можно обезопасить помещение – поскольку напряжение в электросети снизится, комната будет полностью безопасна. Есть еще один нюанс – совместимость с противопожарными автоматизированными системами. Если такая система подключена, обязательно проведите заземление.

Подготовка к подключению «земли» к люстре

Важно уделить достаточно времени подготовительному этапу – собрать необходимые инструменты, а также тщательно подготовиться. В число инструментов, которые понадобятся при заземлении люстры, входят:

После этого следует внимательно ознакомиться со схемой, которая идет в комплекте с люстрой. На этой схеме будут показаны все разветвления, порядок соединения проводов, а также соединение с выключателем. Например, если к люстре поведено три различных провода, детально описывается, как разделятся выходы и как осуществляется подключение ламп.

По-другому обстоит дело с заземлением: схема может не содержать информации о соответствующем проводе типа PE (он желто-зеленый). Два других – L (фаза, коричневый или белый цвет) и N («ноль», синий цвет), будут отмечены и промаркированы, что сделает сам порядок установки люстры предельно простым.

Порядок заземления люстры

Для того чтобы подключить «землю» к люстре, которая уже установлена, проведите следующие действия в качестве разведки:

При установке действия по заземлению потолочных светильников должно быть следующим:

Наглядная инструкция по установке «земли» для люстры показана в видео:

Источник

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.
