Почему птицы сидят на проводах и их не бьёт током?

Почему гудят преобразователи напряжения

Магнитострикция характеризуется тем, что при изменении магнитного состояния физического тела, оно меняет объем и другие линейные характеристики. В мощных трансформаторах может быть установлена система охлаждения или вентиляция, тогда к дополнительным причинам шума можно отнести работу масляных насосов и деталей системы вентиляции.

В большей степени громкость шума зависит от мощности и размера трансформаторного блока. Основной гул исходит во время смены состояний ферромагнитных элементов катушек, в процессе магнитострикции. Эти колебания зависят от силовой характеристики магнитного поля, качества и свойств стали, из которой изготовлены детали.

Изменение длины сердечника в процессе магнитострикции

Центральным звеном системы является сердечник. Под воздействием переменного магнитного поля он испытывает частотные деформации. Частота этих изменений непостоянна, поэтому возникает шум с высокими гармониками. Сердечник может вступить в резонанс с вибрациями магнитопровода. Во время их звучания в унисон шум нарастает, звук подается волнообразно, с чередованием глухого гула и высоких пиков.

Кроме шумов из сердца трансформатора, его издают Ш-образные пластины, предназначенные для возбуждения соседних обмоток. Эти вибрации возникают, потому что в качестве передатчиков используются отличные друг от друга по длине и высоте пластины. Это обстоятельство способствует их неравномерной деформации, что приводит к появлению зазоров в местах соединений. В данных воздушных зазорах возникает шум, вызванный притяжением напряженных магнитных полей.

Пробой при наведенном напряжении

Существует правда еще так называемое наведенное напряжение. Оно возникает на отключенных проводах в следствие воздействия электромагнитного поля от рядом стоящих высоковольтных линий. Однако наведенное напряжение редко бывает в сухую погоду. Зачастую пробой бывает, когда на улице туман и влажность очень высокая.

Причем стоит отметить, что в туман вероятность наведенного напряжения выше, чем в дождь, так как частицы воды при тумане легче и не успевают осесть на земле, в то время как капли дождя, падая на землю, не успевают создать условия для влияния электромагнитного поля. Вот почему часто электрики могут чувствовать некоторое биение током, когда в туман ремонтируют отключенную линию при рядом стоящей высоковольтной. Причем наблюдался следующий феномен: линия в 6 — 10 кВ пробивала на расстоянии 1 — 1,5 м, а высоковольтная в 110 кВ на расстоянии 15 м.

  • Как измерить реальную емкость аккумулятора телефона или пауэрбанка?

Трубки вместо уголков

О том, что за альтернатива идет на смену традиционным опорам из черного металла, мы спросили представителей ПАО «Россети». «В нашей компании, которая является крупнейшим электросетевым оператором в России, — говорит специалист этой организации, — мы давно пытались найти решение проблем, связанных с решетчатыми опорами, и в конце 1990-х начали переходить на гранные опоры. Это цилиндрические стойки из гнутого профиля, фактически трубы, в поперечном сечении имеющие вид многогранника. Кроме того, мы стали применять новые методы антикоррозионной защиты, в основном метод горячего цинкования. Это электрохимический способ нанесения защитного покрытия на металл. В агрессивной среде слой цинка истончается, но несущая часть опоры остается невредимой».

Помимо большей долговечности новые опоры отличаются еще и простотой монтажа. Никаких уголков больше свинчивать не надо: трубчатые элементы будущей опоры просто вставляются друг в друга, затем соединение закрепляется. Смонтировать такую конструкцию можно в восемь-десять раз быстрее, чем собрать решетчатую. Соответствующие преобразования претерпели и фундаменты. Вместо обычного бетонного стали применять так называемые сваи-оболочки. Конструкция опускается в землю, к ней крепится ответный фланец, а на него уже ставится сама опора. Расчетный срок службы таких опор — до 70 лет, то есть примерно в два раза больше, чем у решетчатых.

Опоры электрических воздушных линий мы обычно представляем себе именно так. Однако классическая решетчатая конструкция постепенно уступает место более прогрессивным вариантам — многогранным опорам и опорам из композитных материалов.

Что происходит в нуле и фазе при обрыве провода

Электрический ток — что это такое

Если электропровод оборвался, соответствующая розетка или подсоединенный к ней прибор перестает функционировать. При этом не имеет значение, фазный или нулевой провод пострадал. Если разорвался кабель между щитами многоквартирного дома и одного из его подъездов, электричества лишатся все квартиры, подсоединенные к подъездному щиту. Если в трехфазном сочленении оборвался один из фазных проводов, ток, который был в нем до этого, возникает в нулевом проводе, при этом в двух оставшихся фазах ничего не меняется.


Способ обнаружения отгорания нуля

Как определить напряжение ЛЭП

При покупке участка важно убедиться, что расстояние до ВЛ – высоковольтной линии — безопасное. Информация, какое именно напряжение в расположенной поблизости линии электропередачи, не всегда имеется в свободном доступе

Определить его можно самостоятельно по количеству проводов в связке и дисков изоляторов возле столба.

Более высокое значение можно определить по количеству проводов в пучке кабеля:

  • 1 шт. — до 330 кВ;
  • 2 шт. — 330 кВ;
  • 3 шт. — 500 кВ;
  • 4 шт. — 750 кВ;
  • 6-8 шт. — от 1000 кВ и более.

Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

  1. 3-5 изоляторов — 35 кВ.
  2. 6-8 изоляторов — 110 кВ.
  3. 15 изоляторов — 220 кВ.

Напряжение в жилых районах

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

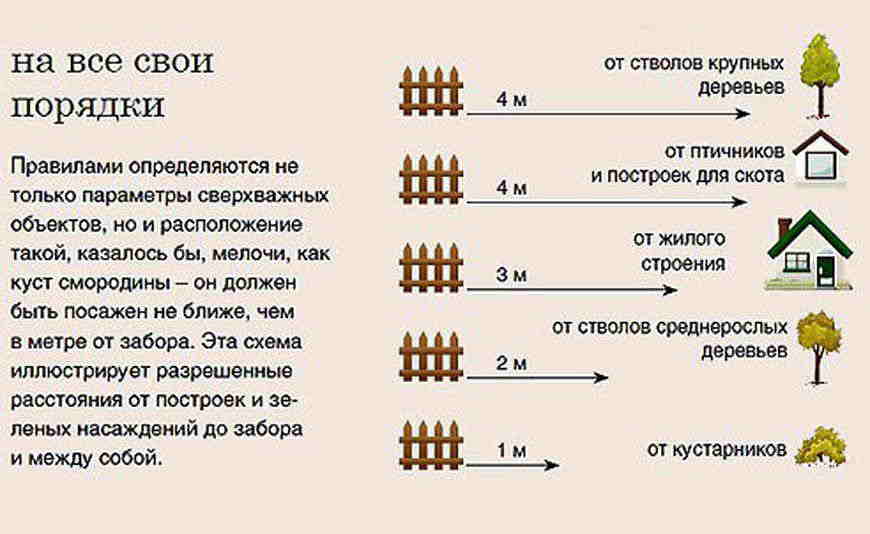

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

Минимальное провисание СИП над пешеходной дорожкой составляет 3,5 м. Провисание провода между столбами ВЛ должно быть больше 6 м от земли над проезжей частью.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.

Схема монтажа столбов

Почему возле высоковольтных проводов слышно гул тока (4 фото + видео)

Вблизи трансформатора можно услышать достаточно громкий шум. Но как такое возможно, ведь в конструкции данных устройств не предусмотрены движущиеся механизмы, таких как двигатели или генераторы?

На первый взгляд может показаться, что гул возникает из-за соприкосновения плохо закрепленных металлических деталей, удерживающих сердечник, радиатор, низковольтные или высоковольтные вводы устройства. Возможно, площадь сердечника не соответствует требуемым значениям или слишком много вольт на виток пришлось при обмотке магнитопровода. Но на самом деле, причиной гула в электромагнитных устройствах является магнитострикция.


Трансформатор — преобразователь тока

Почему гудят провода

А провода? Они висят высоко над землей и издали похожи на толстые монолитные тросы. На самом деле высоковольтные провода свиты из проволоки. Обычный и повсеместно применяемый провод имеет стальной сердечник, который обеспечивает конструктивную прочность и находится в окружении алюминиевой проволоки, так называемых внешних повивов, через которые передается токовая нагрузка. Между сталью и алюминием проложена смазка. Она нужна для того, чтобы уменьшить трение между сталью и алюминием — материалами, имеющими разный коэффициент теплового расширения. Но поскольку алюминиевая проволока имеет круглое сечение, витки прилегают друг к другу неплотно, поверхность провода имеет выраженный рельеф. У этого недостатка есть два последствия. Во‑первых, в щели между витками проникает влага и вымывает смазку. Трение усиливается, и создаются условия для коррозии. В результате срок службы такого провода составляет не более 12 лет. Чтобы продлить срок службы, на провод порой надевают ремонтные манжеты, которые также могут стать причинами проблем (об этом чуть ниже). Кроме того, такая конструкция провода способствует созданию вблизи воздушной линии хорошо различимого гула. Происходит он из-за того, что переменное напряжение 50 Гц рождает переменное магнитное поле, которое заставляет отдельные жилы в проводе вибрировать, что влечет их соударения друг с другом, и мы слышим характерное гудение. В странах ЕС такой шум считается акустическим загрязнением, и с ним борются. Теперь такая борьба началась и у нас.

«Старые провода мы сейчас хотим заменить на провода новой конструкции, которую разрабатываем, — говорит представитель ПАО «Россети». — Это тоже сталь-алюминиевые провода, но проволока там применяется не круглого сечения, а скорее трапециевидного. Повив получается плотным, а поверхность провода гладкая, без щелей. Влага внутрь попасть почти не может, смазка не вымывается, сердечник не ржавеет, и срок службы такого провода приближается к тридцати годам. Провода схожей конструкции уже используются в таких странах, как Финляндия и Австрия. Линии с новыми проводами есть и в России — в Калужской области. Это линия «Орбита-Спутник» длиной 37 км. Причем там провода имеют не просто гладкую поверхность, но и другой сердечник. Он выполнен не из стали, а из стекловолокна. Такой провод легче, но прочнее на разрыв, чем обычный сталь-алюминиевый».

Однако самым последним конструкторским достижением в данной области можно считать провод, созданный американским концерном 3M. В этих проводах несущая способность обеспечивается только токопроводящими повивами. Там нет сердечника, но сами повивы армированы оксидом алюминия, чем достигается высокая прочность. У этого провода прекрасная несущая способность, и при стандартных опорах он за счет своей прочности и малого веса может выдерживать пролеты длиной до 700 м (стандарт 250−300 м). Кроме того, провод очень стоек к тепловым нагрузкам, что обусловливает его использование в южных штатах США и, например, в Италии. Однако у провода от 3M есть один существенный минус — слишком высокая цена.

Оригинальные «дизайнерские» опоры служат несомненным украшением ландшафта, однако вряд ли они получат широкое распространение. В приоритете у электросетевых компаний надежность передачи энергии, а не дорогостоящие «скульптуры».

Почему гудят ЛЭП

На самом деле провода не издают звуков. Вокруг них создается электрическое поле, в котором свободные электроны, разгоняясь, сталкиваются с молекулами воздуха, выбивая из них электроны. В этом резко неоднородном поле столкновения происходят непрерывно. Явление получило название коронный разряд.


Голубоватое свечение — признак коронного разряда

При каждом таком разряде воздух нагревается и расширяется, а затем сжимается. Постоянное сжатие и расширение воздуха порождает гудение вблизи электродов. Можно сделать вывод о том, что «поет» воздух, а не высоковольтные провода.

Кроме того, провода могут «петь на ветру». Диапазон звука зависит от диаметра шнура и скорости ветра.

Почему иногда мы слышим шум из розетки, смотрите в видео.

Watch this video on YouTube

Где спрятаны хорошие мастера

Найти и сделать выбор хорошего мастера может быть затруднительным делом. В первую очередь спросите ваших друзей, родственников и знакомых: может быть, они уже имели дело с достойным специалистом.

Обычно так можно найти качественного ремонтника или электрика.

Если попытка узнать у знакомых не помогла, зайдите в социальные сети. Нужно написать в поиске, какие именно работы должен оказывать мастер, а после этого добавить название города.

Например, «Электрик Новосибирск», «Электромонтаж Владивосток». После этого Вы сможете увидеть самые разнообразные предложения услуг. Можно будет сразу увидеть прайс-лист на выполнение работ.

Как правило, по количеству подписчиков или отзывов можно сразу понять, насколько востребованный тот или иной мастер, или компания. Здесь же часто можно сделать выбор портфолио.

Причём иногда это не фотографии, а целые видеозаписи. Это очень удобно, поскольку можно сразу посмотреть на работу мастера, увидеть его обратную связь.

Можно сделать выбор специалиста через сайты с предоставлением услуг, например через «Юлу» или «Авито». Недостаток этого способа в том, что редком можно увидеть примеры работ, а комментариев вообще не будет.

По сути, в компетентности убедиться поможет только телефонный разговор или личная встреча.

В заключение порекомендуем при выборе обратиться к газетам и журналам с объявлениями, где можно найти контакты разных мастеров.

Некоторые фирмы могут позволить себе покупать целые рекламные баннеры, а другие компании по проведению электрического монтажа довольствуются только расклейками на стенах или газетными объявлениями.

Чтобы лучше разобраться в представленной информации, советуем Вам посмотреть следующее видео. В нём рассказывают всё о необходимых для электриков качествах:

Это ключевые знания, которые необходимо использовать в процессе выбора электрика для прокладки или замены электрической проводки. Электромонтажников вызывают для проведения электропроводки в домах и квартирах.

Сами же электрики могут обладать разрозненными знаниями, поэтому не всегда среди них можно можно сделать выбор нужного специалиста. Лучше всего, если стаж работы специалиста будет не менее пяти лет.

Разбираемся как паять провода – два способа и рекомендации к паячному процессу

  • 1. Способы пайки
  • 2. Рекомендации
  • 3. Заключение по теме

Процесс пайки проводов может показаться простым, и это на самом деле так и есть. Вот только не у всех получается качественное соединение двух проводов между собой. Почему? Потому что есть определенные требования к самому паяльнику, а также к процессу пайки. Итак, рассмотрим вопрос, как паять провода?

Начнем с самого инструмента – паяльника. Перед тем как проводить пайку, необходимо паяльник подготовить. Что для этого нужно сделать?

Зачистить его жало. Для этого можно использовать напильник или наждачную бумагу

Важно снять с жала напильника остатки олова и грязь, то есть, главное добраться до меди, из которого паяльник сделан.
Теперь включаем инструмент для пайки в розетку 220 вольт. Начинаем его нагревать.
Теперь периодически касаемся концом жала то канифоли, то припоя

Делаем то несколько раз. Наша задача – равномерно покрыть рабочую поверхность инструмента припоем.

Итак, паяльник готов, можно переходить к вопросу, как правильно паять провода паяльником.

Способы пайки

Перед тем как перейти к главному вопросу темы статьи, как припаять два конца между собой, хотелось бы дать несколько советов относительно правильно проведенной пайки.

Во-первых, необходимо отметить, что сам паяльник играет роль только нагревательного элемента. С его помощью нагревается провод, который уже сам расплавляет припой. И именно так необходимо действовать, а не наоборот, припой нагревается паяльником и прилипает к проводу. Это неверно.

Во-вторых, припой сцепляется с жилами на уровне молекул. Это не просто налипший под температурой слой металла, это прочное молекулярное соединение, которое делает два металла одним целым.

В-третьих, прикладывать паяльник к нагреваемому элементу надо всей плоскостью жала. Это увеличивает теплоотдачу инструмента.

В-четвертых, сам процесс надо проводить быстро.

Внимание! Если пайка с первого раза не получилась, не стоит приступать к процессу тут же. Необходимо дать проводам остыть, и уже после этого попробовать еще раз

В-пятых, время пайки определяется только экспериментальным путем, так сказать, методом «тыка». Если провести процесс слишком быстро, то провод может не прогреться

Обратите внимание, что флюс необходимо наносить только перед самой пайкой, чтобы он не испарился

Итак, у нас паяльник готов, мы теперь знаем требования, можно переходить к основному процессу. Какова его последовательность?

В первую очередь необходимо провести подготовку. Если это многожильный кабель, то с него надо снять изоляцию и скрутить, чтобы мелкие жилки стали единым целым.
Далее, на кончик жала паяльника нужно взять немного припоя, уложить провод в канифоль и начинать расплавлять его, нанося равномерно припой на голый провод. Это называется лужение. Точно также поступаем и с другим концом.
Теперь все просто, надо уложить два конца провода около друг друга, прижать их и спаять, то есть, прогревать паяльником, на жало которого нанесен припой

Опять-таки, обращаем ваше внимание, что верхний слой припоя должен быть блестящим и равномерно нанесенным.
Есть другой способ. Для этого два луженных конца надо соединить между собой в скрутку, и уже после этого провести пайку соединения

Но лучше пайку скрутки провести по подобию процесса лужения. То есть, опускаете ее в канифоль, нагреваете последнюю паяльником и наносите припой внутри канифоли.

Рекомендации

Некоторые полезные советы уже были даны, но хотелось бы остановиться на некоторых дополнительных рекомендациях. К примеру, какое количество припоя нужно, чтобы пайка прошла качественно. Здесь точно сказать невозможно, но если припоя будет мало, то его не хватит для покрытия всего стыка. Если его будет много, то пайка получится в виде капли, что тоже недопустимо, особенно в системе прокладки (в пучке).

Постановка вопроса

Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.

Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.

Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.

Варианты прокладки электропроводки

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Крепёж

Следующая условная группа материалов для электромонтажных работ — это крепежные и защитные материалы. К ним относятся средства для прокладки кабелей, что для этого нужно?

Электропроводки прокладывают скрыто и открыто. Скрытая проводка предполагает штробление стен и прокладку кабелей в штробах с последующей заделкой и облицовочными работами. К открытой проводке относится прокладка кабелей по поверхности стен и потолков, в том числе если последующая отделка будет выполняться гипсокартонными конструкциями или натяжными потолками.

В последнее время наблюдается тенденция прокладывать кабели в гофре даже при скрытой электропроводке. Делать так не обязательно, но прокладка в гофре занимает меньше времени, если у вас есть доступ к газовому пистолету для дюбелей.

Гофра монтируется на поверхности стен с помощью клипс или дюбель-хомутов. При наличии газового пистолета вы можете значительно ускорить закрепление клипс по кабельной линии, а монтаж кабеля в гофре в клипсы происходит за считанные минуты.

В деревянных домах вообще запрещены электромонтажные работы по прокладке и организации скрытой электропроводки. Поэтому её прокладывают в гофре или кабель-канале по поверхности стен и потолков. Гофра не соответствует эстетическим запросам большинства людей, поэтому выбор останавливают на кабельном канале. Чаще всего они белого цвета, но в продаже можно найти и другие цвета, которые лучше подойдут под ваши запросы.

Однако если вы все равно не хотите видеть в своем интерьере электропроводку в кабель-каналах — осуществляйте электромонтаж в потолочных и напольных плинтусах. Довольно много производителей выпускает такие изделия с достаточно большим отсеком под провода. Тогда вы минимизируете видимость электрических линий на ваших стенах. Тем более такой способ прокладки разрешен согласно ПУЭ.

При этом видимые части линии можете выполнить витым декоративным шнуром на керамических изоляторах.

Итак, для прокладки проводки в квартире или в частном доме не из дерева вам нужен такой список материалов:

  1. Кабель ВВГ или NYM.
  2. ПВХ-гофротруба.
  3. Клипсы или дюбель хомуты для гофры.
  4. Крепеж для клипс и дюбелей (саморезы с пластиковыми дюбелями или дюбеля для пистолета).
  5. Диски для штробореза или буры для перфоратора, свёрла, коронки.
  6. Клеммники.

Для прокладки проводки в деревянном доме нужно приобрести такой список материалов:

  1. Кабель NYM или ВВГнг-LS/ВВГнг.
  2. Возможно, декоративный витой шнур в оплётке с керамическими изоляторами.
  3. Кабельные каналы или плинтуса с нишей под проводку.
  4. Крепеж для каналов и плинтусов (саморезы или клей).
  5. Клеммники.
  6. Свёрла, коронки и прочее.
