Почему не рекомендуется подключать технику в доме к тройникам?

Заземление розетки: для чего его делают

В домах старой постройки зачастую отсутствует заземление. Людей, которые заботятся о своем будущем, должен насторожить факт отсутствия заземления. Функция заземления – снижение последствий от удара электротоком до неугрожающих жизни, другими словами, это защитная функция. Разберемся на примере, как работает заземление. Когда изоляция фазного провода внутри любого электроприбора изношена или повреждена, тогда корпус устройства при контакте с оголённым участком жилы оказывается под напряжением, равным фазному – 220 В. Прикосновение человека к такому прибору повлечёт поражение электрическим током с исходом, вплоть до летального. Если же корпус устройства заземлить, то напряжение на нём при пробое изоляции будет близко к нулю. И контакт с агрегатом не будет представлять опасности.

Способы выполнения заземления в розетке

Существует несколько способов выполнения заземления в розетке:

подключение защитного контакта к действующей РЕ-жиле линии проводки; это самый простой способ заземления, так как он подразумевает наличие в проводке заземляющей линии. Необходимо просто присоединить желто-зеленый провод к защитному контакту.
дополнительная прокладка РЕ-провода. Когда в квартире нет заземляющей линии, осмотрите щиток на лестничной площадке. Если в нем есть заземляющая шина, все удачно для вас складывается, потому что есть возможность подключения. Если заземления нет и на щите, можно подключиться к молниеотводу на крыше, так как эти устройства всегда заземлены. Когда нет и молниеотвода, то решением проблемы будет монтаж заземляющего контура одной из конфигураций. Самая распространённая из них – треугольник. Для частных домов эта операция легко осуществима, для первых этажей многоквартирных домов – по ситуации. С северной стороны здания на расстоянии 1 м от стены на земле размечают равносторонний треугольник со сторонами не менее 1,5 м. По периметру треугольника делают траншею глубиной 0,5 м, а в его вершины вколачивают куски стального уголка 50х50 мм длиной не менее 2 м до заглубления ниже уровня земли. Затем концы штырей с помощью сварки соединяют между собой стальной полосой, которую продлевают до стены дома, а затем крепят к ней РЕ-кабель и заводят внутрь помещения.

Какого сечения должен быть кабель?

Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.

В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.

Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.

Перегрев электропроводки

Понимание, почему подключение к одной розетке нескольких электроприборов, может привести к срабатыванию автоматики, есть у многих. Но есть несколько аспектов, которые не всегда учитывают самостоятельные хозяева – начинающие электрики.

Не вызвав специалиста, они начинают вносить изменения в систему электропроводки всей квартиры, устанавливать на защитные механизмы высокие запасы прочности для возможности подключить больше приборов.

Когда подключение нескольких приборов не выбивает пробки, розетка первой принимает на себя удар повышенной нагрузки. А ведь часто попадаются некачественные экспонаты, которые плавятся и возгораются уже при первой значительной перегрузке.

Вторая проблема – самостоятельная смена проводки или внесение в нее изменений. Если взять непредназначенный для того кабель или недостаточно аккуратно сделать соединение, опасность пожара от перегрева значительно возрастает.

Это же относится к дешевым или самодельным переноскам.

Стоит ли напоминать, что с каждым годом увеличивается количество пожаров в жилых домах и квартирах, причиной возгорания становится перегрев проводки, ее неисправности и неправильная эксплуатация.

Защита от скачков напряжения в квартире

Для того, чтобы предотвратить скачки напряжения в электросети и защитить проводку от перегрузки, нужно соблюдать осторожность в пользовании удлинителями и тройниками. Когда в сети возникает перегрузка, проводка начинает нагреваться и может произойти короткое замыкание, либо возгорание

Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость. Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр

Такие меры предосторожности особенно полезны в старых домах

Существуют некоторые нормы, по которым в каждой комнате должно быть не менее 2 розеток (по 1 на каждые 4 кв м площади), а на кухне – 4. Но, на сегодняшний день этого количества бывает недостаточно. Чтобы не перегружать имеющиеся розетки, лучше провести дополнительные, с учетом общей допустимой нагрузки на проводку.

Соблюдая простые меры предосторожности, так же, поддерживая проводку в доме в исправном состоянии, можно обезопасить свое жилище от пожара и долго сохранять электроприборы в рабочем состоянии

Как автоматические защиты обеспечивают электрическую безопасность

Мы разобрали нормальные режимы питания бытовых приборов по величинам создаваемых ими нагрузок для проводки и розеток. Эти токи должны надежно передаваться от источника электроэнергии к потребителю.

Теперь допустим, что внутри стиральной машины лопнул шланг с водой, а по влажному месту потенциалы фазы и нуля замкнулись. Или, например, неопытный домашний мастер просверлил кабель, находящийся под напряжением.

В обоих случаях сразу возникнет ток короткого замыкания, который сопровождается электрической дугой. Ее мощность не только сжигает изоляцию, но плавит проводку, разбрызгивая жидкий металл меди искрами во все стороны.

Чтобы предотвратить развитие пожара используют автоматические выключатели, которые в доли секунд полностью снимают напряжение с защищаемого ими оборудования. Их надо правильно подбирать по многим параметрам.

Этот вопрос изложен отдельной статьей об устройстве автоматического выключателя и принципах его работы. Рекомендуем ознакомиться

Обратите особое внимание на проверку петли «фаза-ноль». Ее до сих пор мало кто делает

А это очень важно

Поломка розетки

Если проверка показала, что штепсель исправен, нужно убедиться в нормальной работе розетки. В розетку вставляется прибор с заведомо исправной вилкой. После включения нужно подождать 5 – 15 минут.

Результаты могут быть такие:

Нагревается вилка, розетка либо оба элемента. Причина — в розетке.
Не нагрелась ни одна из контактных поверхностей. Допущена ошибка, необходимо повторить проверку с самого начала: с исследования вилки.

Неисправности и их устранение

Если неисправна розетка, ее можно заменить, разобрать и починить.

Возможные нарушения:

Клемма недостаточно хорошо зажимает провод. Следует затянуть болт до упора.
Пружинка плохо функционирует: повреждена, слабо держит либо отсутствует. Нужно поджать/поставить новую.
Пластины из латуни деформировались и не обеспечивают плотное соединение. Можно подогнуть, поставить в правильное положение.

Поврежден кончик провода, расплавилась изоляция. Делается новый контакт: отрезается место повреждения, снимается изоляция примерно на 7 мм, вновь вставляется в клемму.
Иногда розетка плавится. В этом случае повреждаются корпус и внутренние элементы, выполненные из пластика (карболита). Латунные пластины могут менять положение, терять контакт. Розетка меняется на новую.

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

если нужна розетка для электроплиты;
когда решили со стиральной машиной подключить бойлер;
если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте далее.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Розетки Тройник

Вследствие некорректного обращения с электроприборами возникают опасные ситуации. При необходимости подсоединить домашнюю технику к розетке через переноску, нужно учитывать советы профессионалов и требования к эксплуатации бытовых приборов.

Розетка тройная

Таким образом

Согласно правилам, подключать холодильник к розетке с помощью переноски нельзя. Однако, если нет другого выхода, следует подобрать качественный удлинитель, который выдержит значительную нагрузку в процессе работы устройства. Хорошим выбором станет покупка сетевого фильтра, обеспечивающего защиту от колебаний в электросети.

Разновидности тройников

Тройник SP-3e-USB с заземлением на три гнезда 220 V и на 2 гнезда USB 5V

Классификация приборов может проводиться по разным критериям. Они различаются по функционалу:

тройник с заземлением и без него;
с кнопкой стабилизации напряжения на блоке;
со специальными шторками для защиты от влаги;
с таймером, экраном – такие устройства используются редко;
с USB портом для подключения телефонов, планшетов и других гаджетов;
с евровилкой и еврогнездом.

Тройники для розетки также различаются по форме, объему. Есть квадратные, треугольные, круглые приборы. Выделяют плоские и объемные переходники. По цветовому решению можно выделить белые, черные, цветные модели, подходящие под разный интерьер.

Как выбирается электропроводка

Обратим внимание на этот вопрос потому, что токонесущие жилы должны надежно передавать приложенную к ним электрическую мощность, создавая нагрев металла и его изоляции не выше допустимой температуры. В противном случае диэлектрический слой нарушатся и через него пойдут токи утечек

Тогда потенциал фазы может в любой момент оказаться на корпусе бытовых приборов или металлических строительных элементах, что приведет к электротравмам жильцов. Единственная возможность их предотвращения — использование УЗО. А если его нет, как обычно бывает, то неприятности обеспечены.

Напоминаем, что в местах плохого соединения проводов и нарушенных электрических контактах скачком возрастает температура. Она способна привести к пожару.

Провода в старых зданиях

Принцип обеспечения населения электроэнергией в советские времена решался за счет создания нескольких типовых проектов прокладки проводки в квартирах. Тогда это был оптимальный вариант решения задач государственного строительства.

Провода, с учетом невысоких по нынешним меркам нагрузок, выполнялась из алюминиевой проволоки 2,5 кв мм. На входе в квартиру работал счетчик на 5 ампер, а в каждой комнате было по две розетки. Их запас мощности был достаточен.

Сейчас же мощности бытовых приборов, да и их количество в каждой семье, резко возросли. А люди так и живут со старой проводкой и пользуются тройниками и удлинителями, что может привести к печальным последствиям.

Современные нагрузки могут создавать аварийные ситуации в старой алюминиевой проводке, которая рассчитана максимум на 20 ампер.

Современная проводка

Алюминиевые провода и кабели для прокладки в жилых помещениях действующими правилами уже запрещены. В старых же зданиях одни жильцы их меняют своими руками, а другие продолжают эксплуатировать, надеясь на русский «авось».

Для подключения розеток используют только медные провода и кабели с поперечным сечением жил на 6, 4 или 2,5 кв мм. При этом надо учитывать, что они выдерживают усредненный для разных условий эксплуатации ток на 27 А для 2,5 квадрата, 38 — для 4 и 46 ампер для 6 мм кв. Большие же нагрузки нет смысла рассматривать.

Сколько чайников можно подключить к одной бытовой электрической розетке?

Перегрузка электропроводки может служить причиной пожара. Типичная картина, которая выведет из себя любого инспектора пожарного надзора — шлейф удлинителей, к которому подключены мощные бытовые электроприборы, например, электрические чайники, утюги и др. Давайте вместе разберемся, какую нагрузку можно подключить к одной электрической розетке?

Сначала о розетках

Любой производитель бытовых электрических розеток в обязательном порядке должен указывать номинальный ток, на который рассчитана выпускаемая им электрическая розетка.

Электрические розетки OneKeyElectro, как и большинство других бытовых розеток от приличных европейских, отечественных и восточных производителей электрооборудования, рассчитаны на долговременное пропускание электрического тока 16А (номинальный ток 16А).

Номинальный ток в обязательном порядке указывается производителем на механизме розетке, упаковке и в инструкции.

Считается, что номинальный ток 16А соответствует мощности примерно 3,5 кВт.

Теперь о подключаемых нагрузках

Электрический чайник — классический пример резистивной нагрузки. При включении электрического чайника в сеть разогревается встроенный ТЭН, который отдает тепло воде и доводит ее до кипения.

Мощность большинства электрических чайников находится в пределах от 1000 Вт (1л) до 2200Вт (1,7л). Пусть мы говорим о самой ходовой модели чайников мощностью 2200Вт.

Вывод №1.

После нехитрого расчета напрашивается вывод. К одной розетке можно подключить максимум 1 чайник.

Если мы подключим к розетке удлинитель, то у нас физически будет возможность подключить к розетке несколько чайников. Именно по этой причине удлинители так не нравятся инспекторам пожарной охраны. Ведь при одновременном включении нескольких чайников розетка выйдет из строя. Она не рассчитана на подключение такой мощной нагрузки.

Посмотрим на ситуацию с другой стороны.

Чайник — один из самых мощных бытовых потребителей электрической энергии. Правда, необходимо учитывать, что он потребляет электрическую энергию только в режиме нагрева.

Вывод №2.

Если включать чайники неодновременно, то с помощью одной розетки можно запитать любое количество электрических чайников.

Правильный ответ: к розетке можно подключить сколько угодно электрических чайников, но одновременно можно включить только один.

Кстати, аналогичными рассуждениями пользуются профессионалы, создавая проект электроснабжения отдельной квартиры или целого дома.

Если на квартиру выделена мощность 10 кВт, а заказчик хочет установить множество современных электроприборов, то принципиально это возможно, но необходимо будет соблюдать порядок их включения и выключения.

Для предотвращения возникновения аварийных ситуаций, розетки защищают автоматическими выключателями с номинальным током 16А.

Мощность и длина

Одним из основных критериев выбора электрической переноски, является мощность изделия. То есть показатель указывающий на предельную допустимую нагрузку, которую сможет выдержать данный кабель. Для подключения холодильника вполне подойдет удлинитель средней мощности, рассчитанный на 2200 Вт. Что касается длины кабеля, то она должна быть оптимальной, покрывающей расстояние от розетки до места установки холодильника. Если приобрести переноску длиннее, то провода будут мешать нормальному пользованию кухни. Короткая переноска – не позволит включить устройство.

Включение удлинителя

Зачем нужен

Устройство для уменьшения помех относится к разновидности электроприбора, разработанного для защиты сложной аппаратуры, предметов бытовой техники от перепадов напряжения и устранения радиопомех. В стандартной электросети 220V часто возникают перебои в работе. Превышение напряжения не прогнозируется и зависит от природных факторов, работы коммуникаций здания и т.д.

Нужен ли сетевой фильтр, определяет и разновидность бытовой техники. Для сложных технических устройств, в том числе холодильников, прибор обязателен для безопасной эксплуатации.

Конструкция изделия включает следующие элементы:

сетевой провод;
кнопки;
розеточную группу;
датчики;
тумблер;
варистор;
разъемы USB и т.д.

Фильтр помех содержит фазный и нулевой проводки, которые подсоединяются к катушке. Между проводами устанавливаются 1-2 конденсатора. Элемент позволяет минимизировать импульсные помехи, негативно сказывающиеся на работе устройства, и сигнал становится ровным.

Тумблер применяется для эффективной работы, т.к. не потребуется убирать вилку. Переключатель позволяет снизить изнашиваемость пластин розетки и продлевает срок годности фильтра.

Варистор является полупроводниковым элементом, уменьшает нагрузку посредством кратковременного замыкания цепей. Элемент позволяет предотвратить деформацию устройства от перепадов напряжения. Варистор со стандартными характеристиками имеет мощность до 470 Вт.

Розеточная группа включает несколько розеток для подсоединения разных устройств

Важно определить общую мощность бытовой техники, т.к. превышение нагрузок может привести к перегреванию приборов

Посмотреть » Через сколько можно включать холодильник после транспортировки

Шнур к изделию должен быть снабжен внешним изоляционным слоем и внутренней защитой для безопасности.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

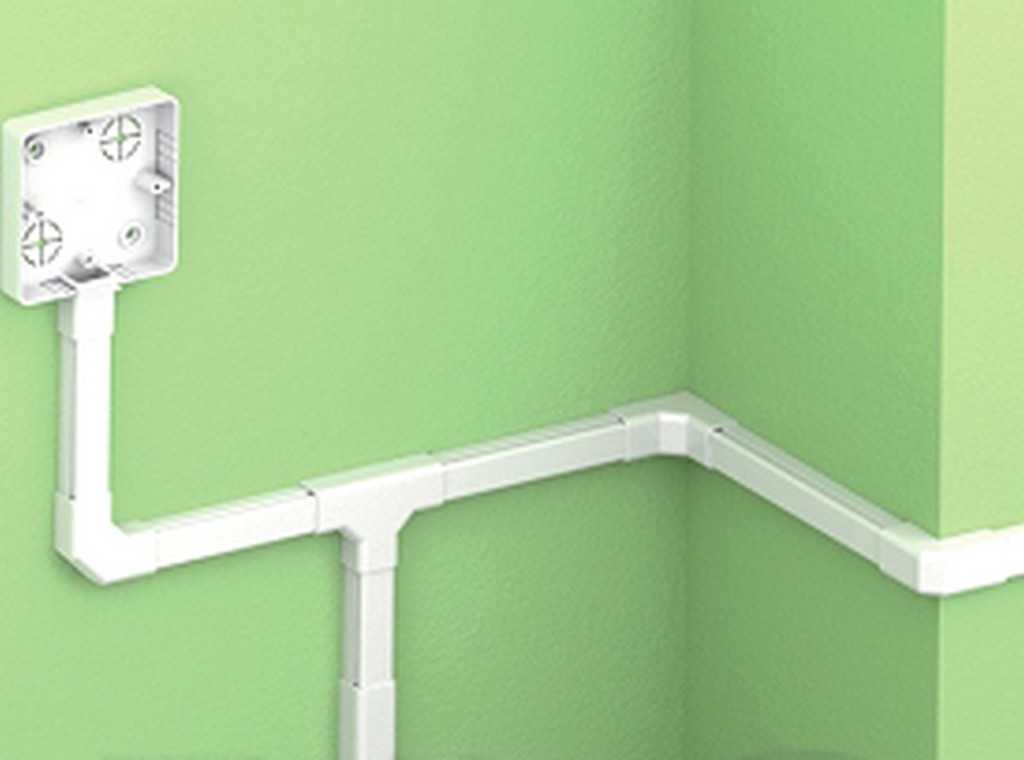

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

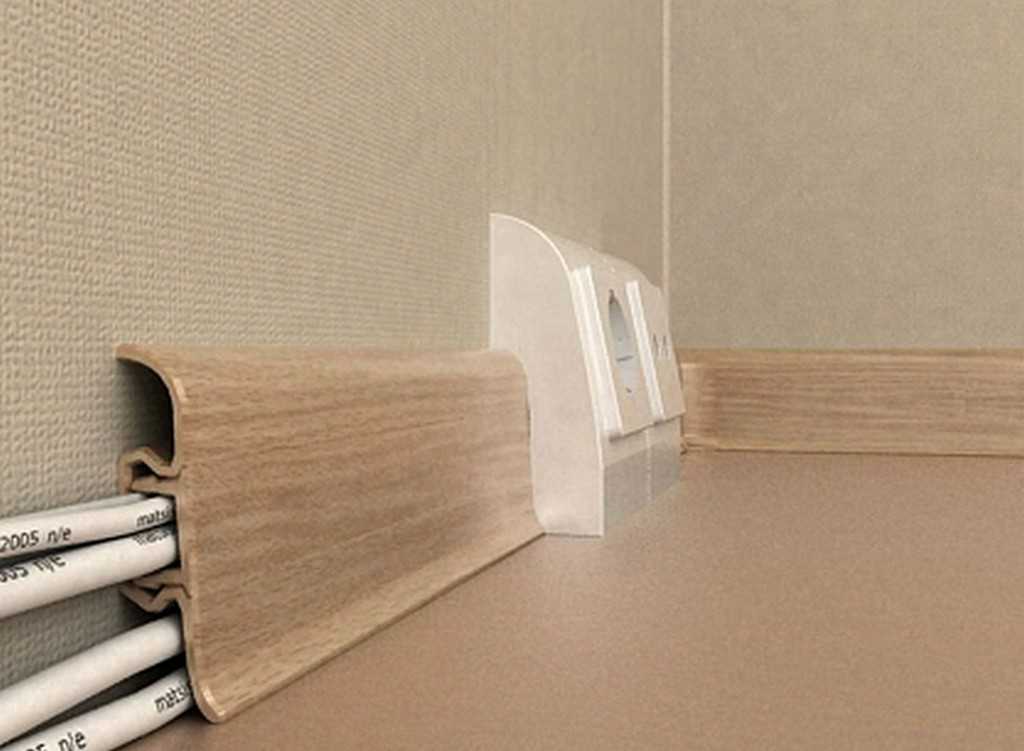

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Когда нельзя подключать холодильник к удлинителю

Не стоит пользоваться удлинителем для подключения холодильника, если сечение его жил не соответствует минимальному требованию, то есть, удлинитель не рассчитан на нагрузку в 16 Ампер. При подключении холодильника к такому удлинителю возможно нагревание проводов и их возгорание в дальнейшем.

Кроме того, сама техника при подключении к удлинителю меньшей мощности, чем можно, будет барахлить, и работать неправильно. Оставлять без присмотра холодильник на целые сутки очень опасно, ведь удлинитель не рассчитан на его подключение.

Также не рекомендуется использовать удлинители, которые не имеют в своей конструкции клеммы заземления. В итоге, при неисправности холодильника, корпус может оказаться под опасным напряжением, что несёт определённую угрозу для жизни и здоровья пользователей.

Горячая вилка

Если во время работы электроприбора при прикосновении к кабелю или вилке вы почувствовали что они теплые, ничего страшного, это нормальное явление. Электропроводник имеет сопротивление, поэтому идет нагрев

Во всем должна быть мера, и наш случай не исключение, когда нагрев значительно увеличивается, важно найти причину происходящего отклонения

Причины нагрева вилки

Причины, которые могут привести к нагреву:

Неисправность штепселей. В такой поломке нагрев будет происходить только у вилки. Для подтверждения причины неисправности, подключите электроприбор к другой розетке и через 20 минут попробуйте вилку на предмет ее изменений в температуре. Если ваши догадки по поводу неисправности штепселя полностью подтвердились, значит необходимо провести замену штепселя или полностью всей детали.
Использование тройника, удлинителя или переходника. Для электроприборов, с высокой мощностью просто необходимо применять качественную, влагостойкую розетку с заземлением. Не рекомендуется применение переходных устройств, а также подключение нескольких приборов в один тройник. Если не придерживаться данных рекомендаций, то через какое-то, достаточно не продолжительное время, вилка начнет греться.
Неплотное вхождение вилки. Когда ослабевают контакты, раскручиваются болты и соединения становятся шаткими, тогда обеспечивается неплотное вхождение вилки в розетку. Данная проблема может случиться в том случае, если к одной электросети подключаются разные приборы, у которых величина штепселей значительно отличается.

Ошибки при подключении бытовых электроприборов

Отметим, что ошибки подключения электроприборов, приводящие к неприятным последствиям, часто возникают при использовании мощной бытовой техники. Поэтому о правильности подключении слаботочных нагрузок беспокоиться не стоит. Об этом говорит такой пример. В одну 10-амперную розетку можно подключить 22 торшера с лампочками мощностью по 100 Вт. Такая потребность вряд ли возникнет. А вот одновременно 2 электрочайника мощностью по 1500 Вт каждый включать нельзя, так как суммарная мощность – 3000 Вт – превысит допустимые возможности розетки, рассчитанной для работы с нагрузками до 2200 Вт.

Распространенной ошибкой считается использование удлинителя, рассчитанного на меньший рабочий ток (например, 6 А) и подключенного к розетке с большим током (например, 16 А). Потребитель по инерции может подумать, что его способ подключения позволит обеспечить 3520 Вт, как у розетки. На самом деле, при таком подключении потребитель может подсоединить к удлинителю нагрузки, суммарная мощность которых не превысит 1320 Вт. В противном случае, возникнет перегрузка в удлинителе, он начнет греться и, в конечном счете, выйдет из строя.

Часто бывает и наоборот: к розетке 6 А потребитель включает удлинитель на 16 А и считает, что теперь получен запас по мощности – 3520 Вт. Однако такая система подключения не сможет обеспечить мощность большую, чем ту, на которую рассчитана сама квартирная розетка – в нашем примере 1320 Вт. При превышении этой величины с 16-амперным удлинителем, надо полагать, ничего не произойдет, но выйдет из строя 6-амперная розетка. Хотя при сильном разогреве вилка удлинителя также может пострадать.

Еще одни случай некомпетентного подключения заключается в следующем. Допустим, потребитель использует и домашнюю розетку, и удлинитель на ток 6 А, то есть можно подключить электрическую нагрузку в сумме до 1320 Вт. Удлинитель имеет на выходе несколько своих розеток. Когда к ним подключен, например, один инфракрасный обогреватель мощностью 1000 Вт либо пылесос на 800 Вт, то проблем с перегрузкой не возникает. Проблема возникнет, когда потребитель пожелает одновременно включить два указанных электроприбора. Ведь суммарная мощность взрастет до значения 1800, что недопустимо для 6-амперной розетки.

При подключении мощной бытовой техники следует быть внимательными, и тогда беда не застигнет потребителя врасплох. Прежде чем подключить очередную мощную нагрузку, следует просчитать возможность домашней электросети. При возникших затруднениях необходимо обратиться к специалисту.

Компания «Электро911» выполнит любые электромонтажные работы.Качественный и профессиональный электромонтаж под ключ!
Подробнее ознакомиться с перечнем и стоимостью электромонтажных работ, Вы можете на странице: Электромонтаж и электромонтажные работы.

— — — — —
Статью подготовил: Sirius (from Advego — прим. ред.) специально для официального сайта компании «Электро911».

Какого сечения должен быть кабель?

Почему выбиваются пробки на электросчетчике

Практически каждый сталкивался с такой проблемой, как выбивание пробок. Как же решить эту проблему? Прежде, чем вставлять пробки обратно, нужно обязательно выяснить причину, по которой произошел подобный инцидент. Электрическая пробка -важный атрибут, она играет своего рода роль предохранителя. Главной задачей этого электрического устройства является защита цепей от перенапряжения или короткого замыкания и вследствие возгорания. Поэтому не сложно догадаться, что причины, по которым может выбить пробки всего три:

Короткое замыкание. Провода нагреваются из-за резкого скачка тока по цепи, при этом падает напряжение. И все это происходит мгновенно, поэтому если вдруг у вас нет предохранителей, то вы рискуете обнаружить перегорание проводки или, что еще хуже, возникновение целого пожара. Короткое замыкание — самое опасное явление в электричестве, поэтому это худшее, что может случиться с вами, и чем быстрее сработает защитный механизм, тем меньше вы понесете потерь.
Превышение нагрузки. Перенапряжение может произойти как раз из-за включения в розетку нескольких приборов, которые потребляют много электроэнергии одновременно. Предохранитель следует выбирать так, чтобы его номинал по силе тока не сильно превышал общий ток нагрузки. Например, если суммарный рабочий ток равен примерно 10 Ампер, то номинал защитного устройства должен быть 11-14 Ампер. Следует учитывать, что при включении сила тока выше, чем при самой работе.
Неисправность. Любой прибор рано или поздно может выйти из строя, тогда показания могут быть ложными, и единственный выход из этой ситуации — заменить оборудование.

Какой стабилизатор напряжения выбрать для холодильника?

Выбирать стабилизатор нужно с учетом ваших требований — мощность холодильника, пониженное или повышенное напряжение сети и т.д. Можно, конечно, купить дорогущий прибор, который гарантированно подойдет любому, но зачем переплачивать?

Сразу можно сказать, что вам нужен только однофазный стабилизатор. Трехфазные используются для питания промышленного холодильного оборудования и это явно не ваш случай.

На остальных характеристиках следует остановиться более подробно. Итак, какой же стабилизатор нужен для холодильника? Пойдем по порядку.

Мощность

Самая главная характеристика, на которую нужно обратить внимание при выборе стабилизатора – это максимальная мощность нагрузки, которую к нему можно подключать. В нашем случае она соответствует пусковой мощности холодильника, и измеряется в Вольт-Амперах (ВА)

Следует отличать номинальную потребляемую мощность и максимальную (пиковую, пусковую, стартовую).

Дело в том, что двигатель в компрессоре холодильника (стиральной машины, кондиционера, фекального насоса и т.п.) в момент запуска и до тех пор, пока не выйдет на рабочие обороты, потребляет значительные токи. Это так называемые пусковые или стартовые токи. Любой стабилизатор — это низкоинерционное устройство, быстро реагирующее на любые изменения как во входной цепи, так и в нагрузке. Поэтому, если не предусмотреть значительный запас мощности, стабилизатор в момент включения компрессора будет уходить в защиту по перегрузке.

Так какой же мощности стабилизатор нужен для холодильника?

За пиковую потребляемую мощность можно брать 5-кратное значение номинальной мощности, которая приведена в инструкции по эксплуатации (также ее можно отыскать на наклейке на задней стенке холодильника). Если не удается отыскать эти значения, то ориентировочно можно считать, что номинальная потребляемая мощность для однокамерного холодильника обычно лежит в диапазоне 150-200 Вт, а для двухкамерного — 200-400Вт.

Также следует учитывать, что максимальная выходная мощность стабилизатора всегда указывается для нормального режима работы, т.е. когда напряжение в сети равно 220 Вольт. При пониженном напряжении, максимальный порог выдаваемой мощности также будет снижаться. Из этого следует, что выбирая стабилизатор, необходимо отталкиваться от максимальной мощности вашего холодильника плюс еще 20%-ый запас сверху. Тогда мощности будет достаточно, чтобы запитать холодильник как при пониженном, так и при повышенном напряжении.

Таким образом, с главной характеристикой стабилизатора, мощностью, мы определились. Если кратко: берем стабилизатор на 20% мощнее, чем максимальная потребляемая мощность холодильника. Например, если у вас ATLANT М 7184-003 со средней потребляемой мощностью 120 Вт, то вам нужно подобрать стабилизатор с выходной мощностью больше чем:

Pстаб. = 120 Вт ⋅ 5 + 120 Вт ⋅ 5 ⋅ 0.2 = 720 Вт

Минимально необходимая мощность стабилизатора напряжения для холодильников (для наиболее распространенных моделей) приведена в таблице:

Модель холодильника	Количество камер	Мощность компрессора	Необходимая мощность стабилизатора
Саратов 264	2	135 Вт	670 Вт
Indesit NBS 20 AA (UA)	2	200 Вт	1000 Вт
Саратов 213	2	140 Вт	700 Вт
Indesit DF 5180	2	190 Вт	950 Вт
LG GA-B409UEQA	2	210 Вт	1150 Вт
Ariston HF 4200	2	190 Вт	950 Вт
Бирюса 129	2	130 Вт	720 Вт
LG GA 499	2	170 Вт	680 Вт
Liebherr CBNes 3857	2	189 Вт	1300 Вт

Рабочий диапазон

Следующая немаловажная характеристика стабилизатора — диапазон входных напряжений. Тут сложно ошибиться — чем этот диапазон шире, тем лучше. Существуют модели, рассчитанные на работу от 70 до 330 Вольт. Однако, типовой диапазон наиболее распространенных моделей — 100…260 В или 120…300 В. Смотрите сами, что больше подходит для вашей сети.

Быстродействие

Хороший стабилизатор должен иметь достаточную скорость срабатывания при изменениях входного напряжения. Только так можно уберечь нежную электронику контроллера холодильника

Но, обратите внимание, скорость должна быть именно достаточная (на практике это 10-20 мс). Нет никаого смысла гнаться за сверхвысоким быстродействием, что бы вам не говорили маркетологи

Приемлемое время отклика обеспечивают все современные стабилизаторы, исключение составляют лишь старые электромеханические модели (работающие по принципу ЛАТРа).
