Гофра в стенах
Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:
Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.
Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:
То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.
А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:
И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.
Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.
При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.
Крепление кабеля к полу
Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:
с помощью перфоленты
с использованием текстильной ленты
на сетке, кабельными стяжками
Последний метод применяют при использовании в квартире напольной шумоизоляции.
В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.
В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.
Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.
Болгарка
Штробы выполненные этим инструментом мало чем отличаются от каналов сделанных профессиональным штроборезом. Они такие же ровные и аккуратные, а сама работа очень быстрая и практически не затратная в физическом плане.
Принцип штробления стен прост и понятен: по размеченной линии проводки делаются распилы болгаркой. Для широких канавок распил выполняется с двух сторон от линии разметки, а после выдалбливается отверткой или стамеской.
Единственный недостаток данного способа — это обилие пыли. Работать с болгаркой в таких условиях без респиратора невозможно. Помимо этого, вам понадобится помощник, который будет работать с пылесосом (строительным или промышленным), устраняя беспорядок в непосредственной близости от линии разреза, чтобы пыль не разлетелась по помещению.
Представленные выше варианты штробления стен давно проверены на практике, и не раз доказали свою эффективность. Попробуйте и вы, и тогда отсутствие перфоратора перестанет быть препятствием в процессе ремонта.
Что учесть перед тем, как начать работу?
Прежде, чем сделать штробу в стене, убедитесь, что на пути новой проводки не лежит старый кабель, а если он есть, проверьте, обесточен ли он. Определить это поможет специальный индикатор. Далее тщательно подготавливаем стены. Удаляем остатки старых обоев и других отделочных материалов, которые могут забить кожух рабочего аппарата и привести к короткому замыканию. Следующий этап – подготовка эскиза с пометками расположения будущей проводки, плана разводки выключателей и розеток.
Прежде, чем штробить зачищенные стены, при помощи рулетки и карандаша намечаем путь прокладки проводки и дополнительных элементов. Чтобы сэкономить время, используйте лазерный уровень. Если процесс работы от начала до конца выполняете лично вы, ознакомьтесь с нормативным документом СНиП 3.05.06-85, где подробно расписано, как правильно штробить стены. Выполнение прокладки проводов проводится параллельно основаниям конструкции – строго вертикально или горизонтально. Наклон штробы под углом допускается при прокладке электронных проводов в наклонных стенах (в мансардах).
https://youtube.com/watch?v=iUVW-YrqAlI
Согласно нормам, горизонтальное штробление проводится на расстоянии 150 мм от плит перекрытия, вертикальное – на расстоянии не менее 100 мм от дверных и оконных проёмов, а от газовых труб отступите не менее 400 мм. Глубина и ширина штробы – не менее 25 мм, зависит от толщины кабеля. Для кабеля толщиной 1 см на 3 жилы глубина должна составлять 3–4 см. Средняя длина штробы – 3 м. Советуем спроектировать план разводки таким образом, чтобы свести к минимуму количество поворотов штробы к выключателю и розеткам. В идеале, у вас должен получиться один поворот от распределительной коробки до розетки или выключателя. Делать горизонтальные борозды в несущих конструкциях запрещено, это правило касается всех стен панельного дома.
Основные моменты учтены, приступаем к работе, а для соблюдения техники безопасности надеваем респиратор, защитные очки, открываем форточки для проветривания. Чтобы сэкономить время на последующей перепланировке, перед финишной отделкой отметьте при помощи маркера и рулетки расстояние от углов стен и потолка до штроб, сфотографируйте полученный эскиз. Так вы будете знать, где проходит проводка, и не ошибётесь с выбором места под дюбель или гвоздь.
Подготовка
Что нужно вам знать:
Распределительный щит в квартире
Место расположения ГРЩ (главный распределительный щит) или ЯР (ящик распределительный);
Разновидности проводов
Марку и сечение кабеля согласно проекта;
Разведенная проводка по потолку
- Место расположения оборудования;
- Способ прокладки, руководствуясь данными проекта и спецификой объекта;
Когда место расположения щита определенно, можно приступить к выбору кабеля для вашего оборудования. Выбор сечения кабеля можете провести, используя следующую таблицу.

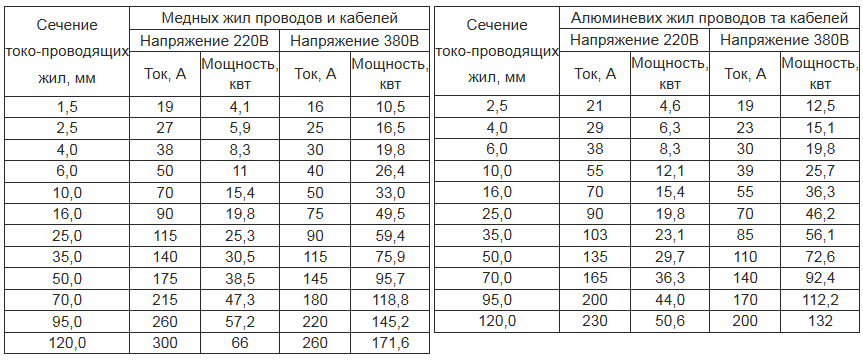

Таблица соотношения сечения для медных и алюминиевых проводов
В зависимости от места расположения электрооборудования, к которому необходимо подвести питание, всегда возникает вопрос о прокладке электропроводки. Если нет возможности скрытой прокладки кабеля, то необходимо продумать, как произвести наружный монтаж по потолку.
Виды наружной прокладки:
Провода проложены без дополнительной изоляции
Открытая – возможна, если он монтируется на несгораемые поверхности;
Провода в пластиковой гофре
В гибком пластиковом (гофрированном) рукаве;
Проводка под натяжным потолком в гофре из нержавеющей стали
Также возможно использование металлической гофры;
В металлических трубах
В стальных трубах;
Прокладка по электротехническим трубам из пластика
В пластиковых электротехнических трубах;
Кабель-канал – недорогое надежное решение
В коробах (кабель-канал);
Ретро на керамических изоляторах
На керамических изоляторах и скобах.
Все эти способы можно использовать для прокладки кабеля по потолку. Все зависит от типа и категории помещения. Об этих возможностях давайте и поговорим. При условии, что другим способом электромонтаж произвести невозможно.
Прокладка проводки под освещение
Тут два правильных варианта – либо заделывать провода в щели между плитами, либо протаскивать в канале в плите. Второй способ наиболее предпочтителен.
Замена проводки к люстре. Простой вариант – швы между плитами. Вниз свисает новый кабель, который будет проложен на место старого.
Хорошо, если люстра на том же месте, тогда проще всего новый кабель привязать к старому проводу, и таким образом затянуть новый кабель.
В плите каналы идут вдоль, параллельно друг другу, на расстоянии примерно 10-12 см, первый канал от края идёт на расстоянии 15-17 см.
Буду рад комментариям и вопросам по теме. Чтобы не пропустить новые статьи, подписывайтесь!
Удачи!
Следы от кабеля на обоях
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:
об увеличении естественных утечек тока голого кабеля под штукатуркой
и про возможное влияние компонентов штукатурки на изоляцию
Распределение потребителей по группам
Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.
Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.
Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.
Стандартное разделение по группам может быть следующим:
- Только освещение для жилых комнат, кухни и коридоров.
- Подключение питания к жилым комнатам.
- Подключение питания к кухне и коридорам.
- Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
- Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.
Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.
После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.
После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.
Высверливание подрозетников
Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.
Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.
Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.
Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.
Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.
Это может быть:
средний перфоратор с алмазной коронкой
большой перфоратор с ударной коронкой
штроборез с запилом 60мм в глубину
Штрабы в панелке: Нельзя?! И что тогда делать?
Заранее извините за кулстори, но совсем коротко не смог.
_11.12. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий)._
Т.е. в панельных домах нельзя не только горизонтальные, но и вертикальные. И не только в несущих, но и вообще в любых стенах.
И вот теперь я чешу репку и не понимаю двух вещей:
Почему в Москве организации (вполне большие и серьёзные, например мосэнергосбыт) штрабят всё до чего дотянутся, и даже не предупреждают о том что это запрещено.
Самое грустное что запрет чисто формальный. У меня последний этаж, и понятно что несколько небольших вертикальных штроб никак не повлияют на «устойчивость несущих конструкций здания».
Что лучше — электрика по полу или потолку. Сравнение, затраты, правила монтажа.
Многие задаются вопросом на тему, как правильнее и лучше вести трассы электропроводки в квартире — по потолку или по полу.
Рассмотрим в статье каждый из вариантов, и попробуем определиться когда лучше применять один, а когда другой.
В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.
- если вы планируете монтаж натяжных или гипсокартонных потолков
Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.
При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.
Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.
- у вас уже залита готовая стяжка и вас она устраивает
Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.
- вы не хотите менять уже существующее напольное покрытие
Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.
Во всех этих случаях разумным решением будет провести электрику именно по потолку.
Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.
- вам дорог каждый миллиметр высоты помещения
Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.
Как много этих сантиметров будет съедено, во многом зависит от типа светильника.
Обычно выходит 3-5см, но иногда бывает и все 10см.
- если вы планируете заливать стяжку при любых условиях
Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.
Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.
- общая стоимость работ
По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.
Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.
А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.
Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.
Так например, для 4-х комнатной квартиры с современной электрикой, при условии монтажа нормального распредщитка (не с двумя, тремя автоматами) при прокладке кабеля в полу, может запросто уйти около 2 км проводов. Вот данные с реального объекта. Видео по нему можно посмотреть в конце статьи.
Сюда входит все – слаботочка, розеточные группы и освещение. Кабеля NYM, UTP, TV, провода установочные ПВ.
В общем, вполне привычный набор для любого электрика.
Если же все тоже самое делать по потолку, оставив такое же количество розеток, выключателей и при этом не менять схему их расположения, то проводов уйдет уже около 2,5км.
Комбинированный вариант электрики
Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.
Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.
Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.
Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.
Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.
Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.
А силовые провода уложить в стяжку.
Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.
Деформация стен
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Типовые схемы разводки освещения и розеток
Монтаж электропроводки в квартире и частном доме начинается с составления правильного чертежа-плана, на котором виден конечный результат – все светильники, розетки, выключатели, распределительные коробки, силовые точки (духовка, бойлер и т. п.), магистрали проводов. На нем отмечается общий дизайн комнат, расположение мебели и бытовой техники. Если площадь небольшая и вы решили сделать проводку в квартире своими руками от щитка, можете нарисовать простую схему на листе бумаги. Это гораздо лучше, чем держать все у себя в голове.
В случаях с большой площадью, несколькими этажами, сложным оборудованием, отсутствием опыта составления проектов и монтажа рекомендуется обратиться к специалистам по проектированию и монтажу. Есть еще вариант – подобрать готовый проект с такими же запросами и внести изменения через специальные программы: Microsoft Visio, Dia, Splan. Проектный план состоит из пояснительной записки от проектировщика, условных обозначений, расположения светильников и выключателей, системы уравнивания потенциалов и однолинейных схем с указанием защитного оборудования на этаже в щитках.
Вот варианты типовых планов с определенными обозначениями:
План освещения по потолку
- Для удобства к выключателю привязывают светильники определенной цифрой.
- Обозначение распределительных коробок.
- Навесной светильник (бра).
- Указание стороны открытия двери.
- Люстра.
Указание высоты расположения розетки от чистового пола.
План расположения магистралей с закладными через стены (номера выделены красным).
- Указание распределительных коробок для розеток.
- Расположение относительно стен магистралей кабелей от точек к коробкам и силовому щиту.
- Указание закладных труб через стены.
- Количество жил в кабеле.
План расположения слаботочных точек
- UTP – розетки для провода интернета и точек Wi-Fi.
- TV – розетки для телевизионного кабеля.
Схема уравнивания потенциалов (заземление и подключение к главной заземляющей шине всех труб, корпусов оборудования из металла).
Параметры, влияющие на выбор метода прокладки коммуникаций
Среди параметров, в соответствии с которыми определяется способ прокладки коммуникаций, отмечу следующее:
- Тип строительного объекта (специфика примененных строительных материалов, эксплуатационное назначение объекта и т.д.);
- Расположение главного распределительного щита (ГРЩ) или ящика распределительного (ЯР);
- Расположение оборудования;
- Проектные сечение и марка кабеля.
Среди актуальных типов потолков, по которым выполняется монтаж силовой и слаботочной проводки, отмечу следующее:
- Перекрытия из железобетонных плит;
- Открытые деревянные перекрытия;
- Оштукатуренные деревянные покрытия.
Каждая из перечисленных разновидность потолков имеет характерные особенности монтажа проводки.
Кстати, знакомые спрашивают, что лучше электрика по полу или потолку?
Прокладка коммуникаций в пластиковых трубах по потолку
С одной стороны, все зависит от того, где вам проще проложить кабель. То есть, если поверхность потолка оштукатурена и ошлифована, а пол предполагает скорый ремонт, будет разумно заложить коммуникации в стяжку.
Прокладка коммуникаций в пластиковых трубах по полу
С другой стороны, стяжка пола — это неидеальное решение для укладки проводов, так как механические нагрузки для структуры кабеля нежелательны. И наконец, есть пол, который строится на лагах и в этом случае механическая нагрузка кабелю не грозит, но есть другая опасность — грызуны, которые портят изоляцию проводки что может привести к короткому замыканию и пожару.
Вывод из сказанного следующий, если есть острая необходимость, прячем коммуникации в пол, но делаем это в трубках устойчивых к деформации. В остальных случаях для монтажа коммуникаций желательно применять перекрытие и стены.
Из чего состоят несущие стены панельного дома
Панель представляет собой железобетонную конструкцию. В ней можно выделить несколько слоев.
Наружный слой
Защищает арматурный каркас от коррозии. Толщина зависит от расположения панели:
- внутреннее — 15 мм;
- наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.
Каркас из арматуры
Конструкция собирается из продольных и поперечных стержней диаметром 12-14 мм, скрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Прутья расположены там, где такие нагрузки являются наиболее интенсивными — вблизи поверхности стены или перекрытия сразу за наружным защитным слоем.
Разрушение арматурных стержней недопустимо.
Внутренний отделочный слой
Имеется на некоторых панелях. Толщина составляет 15 мм, материал — раствор той же марки прочности, что и в бетоне. Данный слой позволяет обойтись без оштукатуривания панели.
Защитный слой бетона
При отсутствии отделочного слоя за каркасом следует бетон толщиной 1,5 см. Его функция состоит в защите арматуры от коррозии.
Соединение между собой элементов цепи
Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.
Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются. Все элементы могут соединяться между собой различными способами:
- Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
- Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
- Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.
