Топ-3 вариантов подключения нескольких телевизоров к одной антенне

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

1. Ресивер подключается и настраивается для приема спутниковых каналов.
2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Способы усиления сигнала

Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:

• установить антенну как можно выше, точно направить на станцию вещания;
• при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
• заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
• установить усилитель сигнала в случае пассивной конструкции.

Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами  — это не сложно

Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже

Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен

Важно оставить оплётку

Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.

Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.

Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%

После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков.  Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне. Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить

Есть два способа

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.

Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству.  После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!

Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.

Если вам неизвестны номера каналов вещания вашего региона то вам сюда

Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Процедура подключения ресивера к первому тв

Если пользователь решил подключиться к интерактивному ТВ, предоставляемому РТК, ему следует купить ресивер и внести абонентскую плату. После того как услуга для клиента будет активирована, ему следует выполнить установку устройства, в чем поможет детальная схема подключения нескольких телевизоров. Предварительно пользователь должен проверить комплектацию ресивера, получить доступ к интернету.

Существуют следующие способы подключения одной приставки:

1. Через Wi-Fi.
2. Посредством кабелей (для интернета).
3. Через адаптеры PLC.

Проще и быстрее сделать подключение к одному ресиверу через интернет-кабель. Именно поэтому большинство владельцев квартир и домов выбирают именно этот способ.

Процедура подключения приставки цифрового ТВ достаточно проста и предусматривает пара этапов:

• Следует распаковать оборудование.
• Приставка устанавливается рядом с телевизором.
• В пульт дистанционного управления вставляются батарейки.
• Осуществляется соединение гнезда ресивера с гнездом блока питания.

• После этого подключается питание приставки (сеть 220В).
• Антенный штекер надо вставить в приставку, в гнездо, предназначенное для антенны.
• Включается телевизор.
• Посредством пульта дистанционного управления осуществляется переключение на AV/TV, HDMI или другое и проводится настройка.

Настройка

Чтобы выполнить настройку роутера, который был по всем правилам подключен к телевизору, можно использовать два способа:

1. AV ресивер. Включается телевизор и устройство. Выполняется перевод ТВ в режим AV. Осуществляется вход в меню ресивера. Запускается функция «автопоиск». Ожидается завершение процесса. Следует сохранить все найденные каналы. После этого пользователь может переходить к просмотру передач.
2. AV/TV ресивер. Для настройки приставки в этом режиме придется задействовать пульт дистанционного управления. Телевизор переводится в режим AV/TV. На экране отобразится меню, где будут присутствовать разные графы с настройками. Пользователь выбирает ту графу, которая соответствует типу подключения. Например, если задействовался кабель тюльпан, то выбирается AV, гребенка – SCARD, HDMI – одноименная настройка. Осуществляется автоматический поиск каналов и их сохранений. Некоторые современные телевизоры сразу после входа в меню AV осуществляют автоматическое переключение на AV1,2..5 и т. д. В этом случае находится нужное меню и выполняется настройка.

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

• не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
• не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
• не стоит максимально укорачивать кабель;
• не делайте острых заломов кабеля;
• лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Как зачистить кабель можно посмотреть здесь.

Основные проблемы и пути их исправления.

Плохое изображение. В первую очередь, данная проблема может быть вызвана некачественным разветвителем или кабелем. Возможно, где-то нарушена изоляция или повреждён разъём. Следует заменить составляющие компоненты и если картинка не улучшился, то проблема заключается в другом. Также причина плохого сигнала может находиться в самой антенне. При наличии помех, следует попробовать изменить местоположение или разворот антенны и посмотреть на изменения качества изображения.
Изображение отсутствует

Если сигнала нет вообще, следует обратить внимание на делитель. Обычно активные делители обладают разъёмом для дополнительного питания

Также, возможно, дело в неисправной антенне или сломанном разъёме на самом телевизоре. Следует попробовать работу с другой антенной или с другим ТВ устройством.

Также следует помнить, что с активным разветвителем не работает интернет-соединение, так как такие устройства не обладают обратной связью.

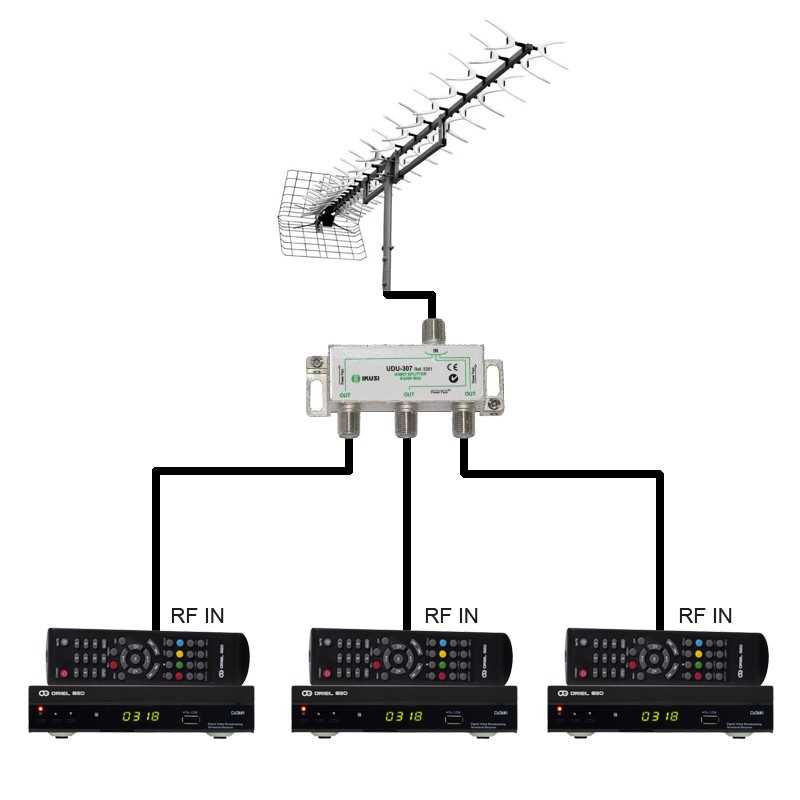

Схема подключения оборудования к пассивной антенне

Пассивные антенны – не имеют усилителя в конструкции. Обычно, при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование у них подключено. Принимают сигнал такие тарелки только за счет своей формы. И усилитель чаще всего требуется.

До подключения потребуется купить усилитель, разделитель на два выхода, кабели антенные для подключения телевизоров. Сама схема, как подключить к пассивной антенне 2 ТВ, следующая:

• Подключить усилитель к антенне. Он часто устанавливается на сам кабель по определенной схеме. Она зависит от типа оборудования. Можно найти инструкцию, как подключить усилитель к пассивному оборудованию.
• Кабель от антенны подключить к распределителю. Количество выходов у него должно совпадать с числом подключаемой техники. Не надо покупать «про запас». Этот участок при необходимости всегда можно заменить.
• Поставить два кабеля в выходы из разделителя. Подключить их к цифровым приставкам.
• Соединить приставки с телевизорами. И провести на каждом оборудовании настройку через поиск и сохранение каналов.

Дугой вариант подключения – применения активного разветвителя. Тут не потребуется дополнительное оборудование. В нем уже предусмотрен каскад усиления, которые передает сигнал на другой разветвитель пассивного типа.

Активный разделитель может иметь отдельный блок питания, чтобы усиливать качество источника сигнала при помощи электротока. Это стоит учитывать при прорисовке схемы подключения и проводки по дому.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза

Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам. При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

• уточните их рабочий частотный диапазон, а также каналы;
• подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
• измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала. Оцените внешний вид устройства

Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Как выбрать нужный делитель сигнала

Когда в доме есть один телевизор, пользователю для просмотра любимых программ нужно просто подключить антенну ДМВ. В случае с более старыми моделями понадобится специальная приставка, так как встроенный декодер присутствует в основном в ТВ-приемниках, выпущенных после 2010 года. Когда возникает необходимость подключения второй панели, на помощь приходят специальные устройства – сплиттеры. Их выбор требует соблюдения определенных правил, поскольку если подобрать неправильное изделие, можно вообще остаться без любимых каналов.

Существуют делители питания от антенны к ТВ-приемнику, которые используются для наземного цифрового вещания, а есть специальные изделия для спутниковых тарелок. Вторые отличаются по техническим характеристикам, их рабочий частотный диапазон варьируется от 5 до 2400 МГц. С точки зрения электрических параметров, сплиттеры делятся на два типа: пассивные и активные. Первый тип используется для простого разделения сигнала, но его главное преимущество в том, что не требуется внешний источник питания. Перед тем как приобрести подобное изделие, следует рассчитать мощность входящего сигнала. Если ее будет недостаточно, качество картинки пострадает. Активный разветвитель по конструкционным особенностям практически идентичен с пассивным, но внутри него имеется усилитель. Задача активного компонента состоит в компенсации потери качества из-за подключения второго телевизора.

При покупке сплиттера первое, на что рекомендуется обратить внимание, – это количество выходов. В продаже имеются изделия с количеством портов от 2 до 16

На корпусе прибора должен быть указан рабочий частотный диапазон. Для распределения сигнала в формате DVB-T2 достаточно диапазона от 5 до 860 МГц. Также стоит обратить внимание на несколько факторов:

1. Уровень затухания. Данные параметры также указываются на корпусе изделия, а измеряются они в децибелах. Рекомендуется выбрать делитель, у которого данное значение находится на минимальной отметке.
2. Выбирая между активным и пассивным сплиттером, необходимо вначале изучить характеристики антенны. Если сигнал требует усиления, стоит заранее позаботиться о том, чтобы рядом с изделием была электрическая розетка.
3. Приборы могут отличаться и по методу подсоединения проводов. В продаже есть изделия с зажимами винтового типа, коаксиальными соединениями, разъемами для резьбы и прочие.

Для некоторых пользователей важны и эстетические характеристики делителей. Кто-то выставляет устройство напоказ, другие абоненты находят для него неприметное место. В некоторых случаях потребители выбирают приборы настенного типа, для них нужно покупать специальные кронштейны.

Какие телевизоры можно соединить между собой

Безусловно, предварительно рекомендуется задуматься над тем, чтобы соединить два устройства непосредственно как к кабельному, так и к цифровому телевидению. Такой совет обуславливается значительным удобством в эксплуатации. Кроме этого, можно подключить всего лишь обычную антенну вместо различных разновидностей. Что касается самих марок изобретений, так это совершенно любой производитель. Причем модель может быть как современной, так и старого образца. Это объясняется тем, что существует возможность подключения абсолютно любых конструкций, что добавляет спрос на воспроизводство ниже представленных манипуляций.

Чтобы действительно качественно выполнить все необходимые действия, вам следует приобрести следующие предметы:

Соответственно вам нужны будут не только выше описанные предметы. Кроме них следует вооружиться ножом, скобами монтажными, рулеткой и делителем.

В зависимости от выбора пути достижения результата, будут различаться исходные материалы, так как для каждого нужен будет определенный объект.

К таким изделиям относятся не только HDMI, но и VGA и DVI

Однако важно помнить, что использование переходников имеет способность значительно снижать качество сигнала, что непосредственно передается в нужную точку

Установка усилителя для обеспечения качественного сигнала

Ещё одним важным моментом, на который стоит обратить внимание является улучшение качества сигнала. Поскольку из одного источника мы делаем разветвление на два и более устройства, может снизиться качество получаемого изображения и звука

Для решения этой проблемы можно воспользоваться специальным усилителем, корректирующим напряжение и создающим оптимальные условия для трансляции сигнала. Существует два возможных варианта.

В первом случае для решения задачи, можно приобрести в магазине специальную модель антенны, предполагающую использование встроенного переходника. Установка её следующая:

1. Из подключенного разъёма на входе в сплиттер уберите переходник.
2. На его место присоедините специальный разъём, оснащённый блоком питания, который продаётся в наборе.
3. На место старого разъёма установите гнездо для подключения кабеля.

Ещё одним вариантом будет использование разветвителя с усилителем сигнала. Такой способ подойдёт в том случае, когда изначально антенна выдавала хороший результат и качество картинки. Но стоит учитывать особенности в каждом участке цепи. Для правильного выбора следует обратиться к мастеру, который произведёт замеры и точно определит места установки усилителей.

Сигнал должен быть оптимальной величины. Слишком большой — равно как и слишком низкий, будут приводить к ухудшению качества.

Благодаря развитию технологий очень многие устройства превратились из предмета роскоши в обычные повседневные предметы, без которых трудно представить современное общество. Пожалуй, нет такого дома, где не было бы телевизора. Приятно собираться всей семьёй для просмотра любимых фильмов и сериалов.

Но в связи с высокими темпами развития и появлением новых улучшенных моделей люди меняют технику ещё до того, как она сломается. Выбрасывать старые телевизоры не хочется, поэтому возникает вопрос об их использовании.

Если у вас есть несколько тв-приёмников, то можно разместить их в разных комнатах. Чаще всего люди устанавливают маленькие телевизоры на кухне для удобства. Но чтобы это сделать необходимо подключение всех устройств к антенне или кабелю, а тратить дополнительные средства не хочется. В нашей статье мы рассмотрим способы подключения дополнительного телевизора к одному кабелю.

Как подключить два приемника Триколор к одной тарелке

Провайдер спутникового телевидения Триколор ТВ предлагает своим абонентам универсальный комплект оборудования на два телевизора. Это уникальное предложение, которым однозначно стоит воспользоваться тем пользователям, у кого в доме два ТВ устройства. Это оптимальный по финансам вариант, который способен удовлетворить запросы пользователей.

Комплект аппаратуры включает:

• Спутниковая антенна, которая оснащена конвертером на 2 выхода.
• Многофункциональный ресивер, который способен работать как два тюнера.
• Специальная приставка.
• Два пульта дистанционного управления.
• Два блока питания.
• Карточка доступа.
• Кабельная продукция.
• Документация и краткое руководство.

Подключать оборудование предельно просто. В базовый приемник устанавливается smart-карточка, которая поставляется провайдером в комплекте вместе с оборудованием. 2 коаксиальных шнура, которые идут от 2-х выходов конвертера на антенне, нужно вставить в разъемы входы LNB IN № 1 и 2. Устройство работает в качестве сервера, который выполняет расшифровку сигналов и передает их на приставку через кабель витая пара. Затем абоненту остается только подключить телевизор к приставкам посредством HDMI. Затем нужно искать и настраивать каналы. Пользуясь доступной и понятной инструкцией, даже неопытный пользователь сможет настроить телевизоры. Если установка и настройка будут выполнены правильно, при этом абонент заплатил за услуги телевидения, то оба ТВ-устройства будут транслировать телеканалы вне зависимости друг от друга.

Чем хорош данный способ подключения:

• Вам не придется приобретать и ставить вторую антенну, что уже выгодно.
• Нет необходимости приобретать второй ресивер.
• Подключение двух ТВ по деньгам обойдется выгоднее.

Часто пользователи интересуются, сколько телевизоров можно подключить к одной спутниковой антенне? Владельцы частных домов могут выполнить подключение четырех и более телевизоров в зависимости от потребностей. Перед тем как заняться подключением антенны и другого оборудования, стоит учесть, что спутниковое ТВ транслируется в цифровом формате. Это значит, что принцип его работы базируется на системе декодирования. Данную функцию способны поддерживать только современные модели ТВ-оборудования. Значит, к обычному телеприемнику подключить СТ без вспомогательных устройств попросту невозможно.

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
3. Несколько переходников-штекеров.
4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

1. Спутниковый тюнер подключают напрямую к «тарелке».
2. Кабельный ресивер принимает сигнал по телевизионному проводу.
3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

1. Применяемый вид вещания в зависимости от месторасположения дома.
2. Стандарт телевизионного сигнала.
3. Количество телевизоров, которые может поддерживать ресивер.
4. Дополнительные возможности оборудования.
5. Наличие ПДУ.
6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
7. Наличие интуитивного меню для простого управления устройством.
8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
2. Определить, сколько телевизоров нужно подключить к одной антенне.
3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется  антенна без усилителя

В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие  телевизоры. В нём, всё напрямую!

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания  5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя,  важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт

Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов.  Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания.  Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом  антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!
