Формула расчета сечения кабеля по мощности

Выбираем толщину

После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.

Сечение кабеля, мм Для 220 V Для 380 V
ток, А мощность, кВт ток, А мощность кВт
1,5 до 17 4 16 10
2,5 26 5,5 25 16
4 37 8,2 30 20
6 45 10 40 25
10 68 15 50 32
16 85 18 75 48

Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) – 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.

Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

Правильный расчет толщины кабеля – залог его долгой работы

Чаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток – 2,5 квадрата, для мощных потребителей – 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.

Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В): I = (P × K и ) / (U × cos(φ) )

где:

  • cos(φ) — для бытовых приборов, равняется 1
  • U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
  • I — сила тока
  • P — суммарная мощность всех электрических приборов
  • K и — коэффициент одновременности, для расчетов принимается значение 0,75

Для 380 в трехфазных сетях: I = P / (√3 × U × cos(φ))

Где:

  • Cos φ — угол сдвига фаз
  • P — сумма мощности всех электроприборов
  • I — сила тока, по которой выбирается площадь сечения провода
  • U — фазное напряжение, 220V

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

Таблица сечения кабеля относительно величины силы тока

Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных

Откры- то в одной трубе
двух одно- жильных трех одно- жильных четырех одно- жильных одного двух- жильного одного трех- жильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Факторы, влияющие на выбор сечения провода

Факторов для выбора сечения проводника достаточно много. Влияние каждого из них сведено в п.1.3 ПУЭ (Правила устройства электроустановок). Но в данном пункте приведены принципы расчета для всех возможных проводников и электроустановок.

Наша же инструкция для расчета рассматривает только медные провода и кабели в поливинилхлоридной, пластмассовой и резиновой оболочке. Так как именно эти проводники наиболее часто применяются для монтажа электрической сети в квартире или собственном доме.

Итак:

  • Самой главной составляющей любого расчета сечения провода является его нагрузка или ток. Номинальный ток мы получаем путем пересчета номинальной мощности электроустановок, подключенных к данному проводнику. Поэтому сечение провода и расчетная мощность неразрывно связаны.
  • Также во многом наш выбор зависит от материала провода. Ведь не для кого не секрет, что разные материалы обладают разной проводимостью. Поэтому пропускная способность провода в 1 мм2 из меди значительно выше, чем у такого же проводника из алюминия.

Зависимость проводимости от материала

Следующим важным параметром является количество токопроводящих жил кабеля или провода. Ведь чем больше жил в одном проводе, тем сильнее он греется.

Еще одним важным критерием является способ прокладки провода. Ведь земля является лучшим теплопроводником в отличие от воздуха. Поэтому для проводов, проложенных непосредственно в земле, допускаются более высокие номинальные токи. Также при расчетах следует учитывать способ прокладки проводов. Ведь если они уложены пучками в коробах или лотках, то они будут греться друг от друга

Поэтому при монтаже проводов пучками более четырех следует вводить поправочные коэффициенты

Ну и, конечно, стоит обратить внимание на температуру окружающей среды в местах монтажа проводников. Практически любая таблица расчета сечения провода по мощности приведена к температуре окружающего воздуха +15⁰С

Если температура в вашем помещении будет отличаться, то следует ввести поправочный коэффициент из табл. 1.3.3 ПУЭ.

Поправочные коэффициенты в зависимости от температурных условий

Для протяженных кабельных линий, если падение напряжения на них превышает 5%, это необходимо учитывать при расчетах. Но, если вы не прокладываете кабель на расстояние в пол километра и более, этот параметр можно не учитывать.

Быстрый подбор: полезные стандарты и соотношение

Для экономии времени, расчеты обычно сводят в таблицы, тем более, что номенклатура кабельных изделий довольно ограничена. В следующей таблице приводится расчет сечения медного и алюминиевого проводов по потребляемой мощности и силе тока в зависимости от предназначения — для открытой и закрытой проводки. Диаметр получается как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.

Таблица дает возможность быстро выбрать сечение или диаметр, если известна мощность нагрузки. Найденное значение округляется в большую сторону до ближайшего значения из номенклатурного ряда.

В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и быстрого выбора наиболее подходящих:

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.


Узнать точный показатель можно, используя различные параметры

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

  • рассчитать показатель силы тока;
  • округлить до наибольшего показателя, используя таблицу;
  • подобрать ближайший стандартный параметр.

Выбор сечения кабеля

Прокладывая электрический кабель, необходимо знать, какой именно провод нужно использовать для питания одного или нескольких электроприборов. Выбор основывают на потребляемой мощности, силе тока и нагрузке. При этом обязательно учитывают способ укладки проводниковых элементов и длину самого провода.

По мощности

Мощность электроприборов

При расчете сечения кабеля ориентируются на мощность нагрузки. У каждого бытового прибора имеется паспорт с указанием основных технических характеристик. Эти же сведения есть на табличке, расположенной на корпусе изделия. Помимо страны изготовителя и заводского номера там прописана потребляемая мощность (W) и потребляемый ток (А).

При выборе кабеля учитывают все возможные нагрузки в ваттах либо киловаттах. Узнав необходимую величину, используют специальную таблицу с сечением кабеля, диаметром проводника и силой тока медного и алюминиевого провода.

Сначала выбирают соответствующий столбец с указанным напряжением и цифру, соответствующую мощности потребления. Далее смотрят на параметры сечения провода, которое можно использовать.

По силе тока

Специалисты производят расчёты диаметра кабеля по потребляемому току. Для этого выписывают и суммируют все показатели: длину, температуру, удельное сопротивление, ширину провода. Сечение подбирают по этой же таблице, однако ищут столбец с током. Для надежности желательно выбирать большее значение. Как только проводник начинает нагреваться, сила тока стремительно снижается.

По длине и мощности

В среднестатистических квартирах длина проводниковых элементов позволяет не брать ее во внимание при расчете сечения. Однако при необходимости подключения частного дома к ближайшему столбу данные параметры обязательно учитываются

Если токи потребления очень большие, длинный провод может негативно влиять на электропередачу. Чем больше его длина, тем больше будет падать напряжение. Чтобы избежать этого, сечение провода определяется с учётом таблицы. В ней необходимые параметры рассчитываются в зависимости от расстояния до точки питания.

Прокладывая длинные линии обязательно учитывают естественное падение собственного напряжения, связанное:

  • с длиной, измеряемой в метрах;
  • с поперечным сечением;
  • с сопротивлением материалов, из которых изготовлен проводник.

Сколько примерно потребляют бытовые приборы, и как это отразиться на выборе, расчете сечения кабеля

Итак, мы уже определились с маркировкой кабеля, что это должна быть моножила, также с тем, что это должна быть медь, да и про подводимую мощность кабеля мы тоже «заикнулись» не просто так. Ведь именно исходя из показателя проводимой  мощности, будет рассчитываться провод, кабель на его применяемое сечение. Здесь все логично, прежде чем что-то рассчитать, надо исходить из начальных условий задачи. Этому нас научили еще в школе, исходные данные определяют основные пути решения. Что же, тоже самое можно сказать про расчет сечения медного провода, для расчета его сечения необходимо знать с какими токами или мощностями он будет работать. А для того чтобы нам знать токи и мощности, мы сразу должны знать, что именно будет подключено в нашей квартире, где лампочка, а где телевизор. Где компьютер, а куда мы включим зарядное устройство для телефона. Нет, конечно, со временем исходя из жизненных обстоятельств, что-то может поменяться, но нет кардинально, то есть примерная суммарная потребляемая мощность для всех наших помещений останется прежняя. Лучше всего сделать так, нарисовать план квартиры и там расставить и развешать все электроприборы, которые вам встретятся и которые запланированы. Скажем так.

Здесь неплохо было сориентироваться, сколько какой прибор потребляет. Именно для этого мы и приведем для вас таблицу ниже.

  Онлайн калькулятор для определения силы тока по потребляемой мощности
  Потребляемая мощность, Вт:
  Напряжение питания, В:


Подытожим данный абзац, мы должны представлять какие токи, мощности подводимые проводами и кабелями, должны быть обеспечены, для того, чтобы рассчитать необходимое нам сечение и выбрать подходящее. Об этом как раз далее.

Формула расчета мощности по току и напряжению

Сечение проводника, мм кв. Допустимая мощность нагрузки, Вт Номинал выключателя, А
Медь Алюминий 220 А, 1 фаза 380 В, 3 фазы
1,5 2,5 2 200 5 300 10
2,5 4 4 400 10 500 20
4 6 5 500 13 200 25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

  • S = U *I;
  • P = U * I * cos ϕ;
  • Q = U * I * sin ϕ.

Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.

В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.

Какой автомат поставить на 15 кВт

Расчет автомата по мощности 380

Расчет сечения провода по нагрузке

Автомат или дифференциальный автомат: как отличить и что выбрать

Коэффициент мощности нагрузки

Расчет тока по мощности и напряжению

Диаметр провода и таблица соответствия диаметров с определением сечения

Эта таблица избавит вас от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.

Диаметр проводникового элемента, мм Площадь сечения проводникового элемента, мм2
0,8 0,5
0,9 0,63
1 0,75
1,1 0,95
1,2 1,13
1,3 1,33
1,4 1,53
1,5 1,77
1,6 2
1,8 2,54

Таблица соответствия диаметров с определением сечения

Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Для обеспечения бытовых нужд домов и квартир, таких проводников вполне достаточно . Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.

Лучше всего для замера толщины (диаметра) провода использовать микрометр или штангенциркуль

В приоритете микрометры, не важно – механические или электронные, покажут наиболее точный результат. Впрочем результаты, выданные штангенциркулем, тоже вполне пойдут

Чтобы сделать замер, необходимо очистить жилу от пластиковой изоляции, только вот не каждый продавец разрешит такие действия с концом провода на выставленной на продажу бухте. Поэтому, лучше всего, заранее купить метр кабеля и потом уже осуществлять замеры. После того, как данные о диаметре жилы получены, можно приступать к расчету сечения.

Маркировка проводов по диаметру

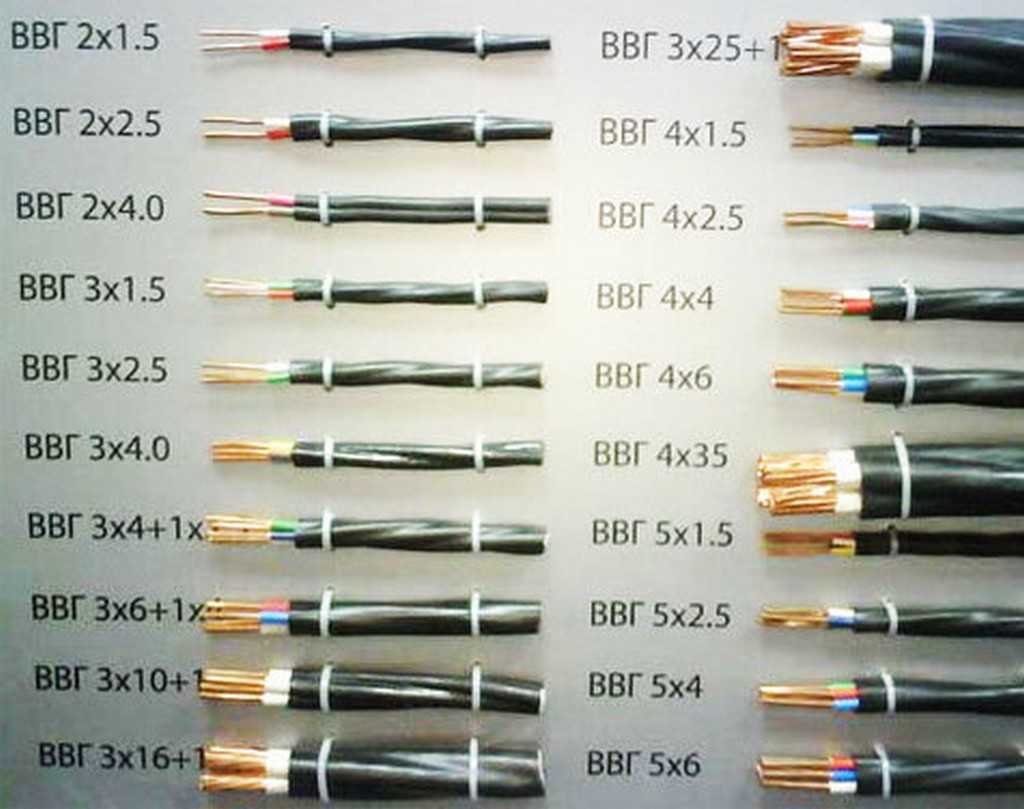

В частности, на бирке будет написано следующее: «ВВНГ 2х4». Эта кодировка обозначает следующее: в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

Маркировка проводов

Какой провод лучше — критерии выбора проводки

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны указываться: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка электрокабеля выглядит в виде числа с тремя буквами.

Первая цифра — числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них,

третья – расчетное напряжение сети.

Оставшиеся цифры указывают на класс гибкости шнура. Где первая буква указывает на тип материала, задействованного при создании верхней оплетки изоляции.

Вторая буква определяет тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки обозначает материал, применимый для внутренней изоляции жил. Для того, чтобы определится какой провод лучше подойдет для вашей проводки, мы приводим расшифровку третьей буквы:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может защищаться найритовой оболочкой «Н» или поливинилхлоридной «В».

Следующая буква в критериях вида проводки обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений. Присутствие в маркировке буквы «Э» сообщает, что между жилами находится наполнитель. Буквосочетание «ОЖ» несет в себе информацию, что это однопроволочная жила.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

  1. Для примера обозначим некоторые из них:
  2. Чайник – 1-2 кВт.
  3. Микроволновка и мясорубка 1,5-2,2 кВт.
  4. Кофемолка и кофеварка – 0,5-1,5 кВт.
  5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Радио и техника
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
