Категории кабеля, от cat1 до cat7

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок.  Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

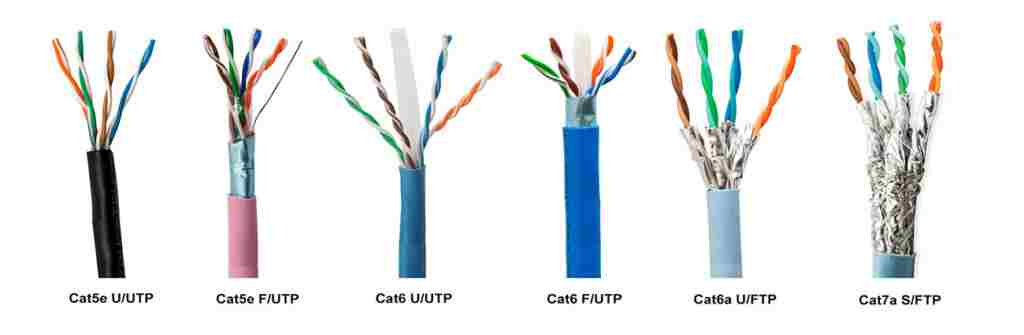

  • UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
  • FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
  • STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
  • S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
  • U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
  • SF/UTP  или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Что собой представляет кабель «витая пара»

Переплетение проводов попарно – изобретение, которому более 150 лет. Первоначально такой способ организации связи использовали для телеграфной связи, затем на длительное время витая пара стала стандартом для аналоговой телефонии. Скручивание жил оказалось эффективной мерой противодействия внешним электромагнитным помехам, одновременно защищая от внутренних наводок. В настоящее время термин «витая пара» применяется преимущественно в отношении компьютерных сетей, трансформировавшись из двухпарного в четырёхпарный.

Каждая пара предназначена для передачи одного сигнала: либо передаваемых данных, либо принимаемых. При этом по одному из проводников пары сигнал передается в противофазе к другому – это позволяет избавиться от большинства электромагнитных помех: приемник, получив два сигнала по паре проводов, вычитает один сигнал из другого. При этом полезный сигнал (т.к. он идет в противофазе) усиливается, а помеха (идущая по обеим проводам в одной фазе) устраняется. Каждая пара проводов маркирована одним цветом, при этом один из проводов пары маркируется сплошным цветом, а второй – тем же цветом, но прерывисто или полосой.



С той же целью (защиты от помех) производится и скручивание пар – это обеспечивает одинаковое воздействие помехи на оба провода независимо от направления на её источник.

Примеры использования каждого типа сетевого кабеля

Кабель Cat5 — Cat5 устарел. Не используйте его.

Кабель Cat5e — Cat5e подходит для скоростей и сетей гигабит которые изменяются часто. Если сеть часто меняется или носит временный характер, оптимальным выбором может быть Cat5e. Он самый популярный в России.

Кабель Cat6 — Cat6А оптимален для дополнительного запаса и более высокой производительности. Кабель Cat6 будет поддерживать gigabit ethernet, но будет поддерживать только 10 Gigabit Ethernet. И только если общая длина и потери достаточно низки. Если проект требует соединения локальных сетей 10 гигабит, то порекомендовал бы Cat6A или лучше.

Кабель Cat6A — Cat6A будет поддерживать скорость до 10 гигабит. Если проекту требует, что разовое разрешение для высокой скорости и надолго, то Cat6A это то что нужно для безопасности инвестиций. И это послужит как надежный костяк для компании глядя в будущее.

Cat7 & Cat7A — Cat7 кабель будет поддерживать 10-гигабитный Ethernet с большим количеством запасом времени. Cat7 имеет возможность делить пары, делая возможным использовать один кабель для того чтобы подключить несколько различных девайсов. И в тоже время используя каждую пару как нужно. Для самой лучшей и самой разносторонней инфраструктуры Cat7 обеспечивает максимальные возможности.

Cat 7 реализует полностью экранированные витые провода, называемые экранированными витыми парами (SSTP) или экранированными витыми парами (SFTP).

Что приводит к повышению уровня производительности. С 600 МГц, Cat7 предназначен для высокоскоростной сети передачи данных и может обрабатывать большие объемы передачи информации.

Кабели категории 7-это большие инвестиции, поскольку их срок службы оценивается в 15 лет. Что заметно отличается от среднего 10-летнего срока службы предыдущих вариантов кабелей.

Cat6 vs Cat7 vs Cat8: General Introduction

What Is Cat6 Cable?

Cat6 cable is otherwise called “Category 6” Ethernet cable. It consists of four pairs of copper wire which supports up to 10 Gbps of Ethernet connection. Normally, it supports a maximum transmission speed up to 1 Gbps within 100m. While Cat6 cable supports 37-55 meters (depending on crosstalk) when transmitting at a speed of 10 Gbps. It can transmit signals up to 250 MHz in frequency, which indicates how often the signal can pass through the cable. What’s more, it uses the RJ-45 standard connector and is backward compatible with its previous versions such as Cat5 and Cat5e.

What Is Cat7 Cable?

Cat7 cable is otherwise called “Category 7” Ethernet cable. It supports high-speed Ethernet communication up to 10 Gbps. The Cat7 cable is backward compatible with Cat6, Cat5 and Cat5e cable categories. It offers a 100-meter 4-connector channel using shielded cabling, and has been designed to transmit signals at a frequency of 600 MHz.

Cat 7 cables require twisted wires to be fully shielded known as screen shielded twisted pair (SSTP) or screened foiled twisted pair (SFTP) wiring, which completely eliminates alien crosstalk while significantly improving noise resistance. Thus it allows the user to get higher possible speeds even with longer cables.

Cat8 Cable

Cat8 cable, or category 8 cable, is an Ethernet cable which differs greatly from the previous cables in that it supports a frequency of up to 2 GHz (2000 MHz), and is limited to a 30-meter 2-connector channel. While Cat8 cable requires shielded cabling as well. Most importantly, Cat8 Ethernet patch cables can support a speed of 25 Gbps or even 40 Gbps. The physical appearance of Cat8 cable is similar to lower category cables and it can be terminated in RJ45 connections or non-RJ45 connections. Cat8 cable is also backward compatible with its previous versions. Therefore, there is no problem to use it with standard Cat7 connector.

LTE Cat

Обозначение LTE Cat содержит информацию о категории протокола 4G, поддерживаемой устройством. Категория присваивается на основании максимальной скорости приема и передачи данных

Поэтому перед покупкой нового устройства следует обратить внимание на оборудование и поддержку LTE Cat. Отличие в скорости передачи может существенно отличаться от марки и модели

К примеру, на Айфоне 6, который поддерживает LTE Cat 4, скорость передачи до 50 Мбит/с, загрузка – не более 150 Мбит/с. Смартфоны Samsung A8 рассчитаны на Cat 11. Это значит, что возможный максимум загрузки – 800 Мбит/с, передачи данных – 75 Мбит/с.

Если вам попадется модель с поддержкой LTE TD SCDMA UMTS, полезно знать, что это за стандарт. Этот протокол передачи данных был разработан China Mobile и по состоянию на 2021 год используется только этим китайским оператором, поэтому никаких преимуществ в других странах его поддержка смартфоном не дает.

Характеристики одного и того же устройства могут отличаться. На возможности влияет регион или страна. Чтобы узнать о том, что может прибор, достаточно изучить руководство по эксплуатации или же позвонить в службу поддержки изготовителя.

Рассмотрим существующие категории стандарта LTE в виде таблицы:

LTE Cat Максимальная скорость скачивания, Мбит/с Максимальная скорость закачивания, Мбит/с
1 1
1 10 5
2 50 25
3 100 50
4 150 50
5 300 75
6 (Начиная с LTE Cat6, категории относятся к субстандарту LTE-A) 300 50
7 300 100
8 3000 1500
9 450 50
10 450 100
11 600 50
12 600 100
13 390 150
14 3900 1500

Таким образом, за редкими исключениями чем выше номер категории – тем быстрее будет работать интернет на смартфоне. Немного выделяются только стандарты LTE Cat13, который по скорости занимает промежуточную позицию между 7 и 9 категориями, и LTE Cat8, который уступает по скорости только LTE Cat14.

Учет потребностей PoE в СКС категории 8

Кабелям витой пары категории 8, использующим проводники большого сечения, характерна способность передавать токи значительно большей величины, чем в других системах, при этом благодаря экранированию такие кабели греются меньше – точнее, они эффективнее отводят тепло

При прочих равных условиях такие кабели можно собирать в пучки большего размера, чем в предшествующих категориях, а для приложений PoE это важное соображение. В таблице показаны максимальные размеры кабельных пучков для трех значений силы тока, рассчитанные согласно «худшему случаю» при температуре окружающей среды 45ºС

Такое значение берется исходя из того, что внутри кабельного пучка температура будет выше, вплоть до максимально допустимых 60ºС, и приращение при этом составит 15 градусов. Подобные условия можно считать предельно приемлемыми с точки зрения эффективности передачи сигналов в кабельной системе.

Максимальные размеры кабельных пучков при передаче питания PoE от 60 до 100 Вт по каждому кабелю.

Температура окружающей среды 45ºС, температура внутри кабельного пучка до 60ºС

Открытая трасса Открытая трасса Закрытая трасса Открытая трасса Закрытая трасса Открытая трасса Закрытая трасса Открытая трасса Закрытая трасса
Сила тока на каждой паре, А Кабели калибра 26 AWG Кабели категории 5e Кабели категории 5e Кабели категории 6 Кабели категории 6 Кабели категории 6A Кабели категории 6A Кабели категории 8 Кабели категории 8
0.600

125

191

130

253

183

313

242

926

514

0.720

75

122

80

164

114

203

152

587

317

1.000

29

52

32

72

47

90

62

247

126

Обратите внимание: размеры пучков кабелей категории 8 в несколько раз превышают размеры кабельных потоков для категории 6A. Даже в худшем случае для категории Cat8, обеспечивающей передачу 1 А по каждой паре (примерно 100 Вт на кабель), можно увязать в пучок 126 кабелей даже при закрытой трассе

Это вдвое больше, чем может позволить категория 6A. На практике это означает, что кабельные системы категории 8 можно устанавливать для поддержки 100-ваттных приложений PoE++, не заботясь о величине кабельных пучков.

Перевод: специалисты компании «СвязьКомплект»

Что представляют из себя прямой и перекрестный кабель?

Что такое прямой кабель?

Прямой кабель (англ. straight through cable)- это один из типов кабеля витая пара, который используется в локальных сетях для соединения компьютера с сетевым концентратором, например, маршрутизатором. Данный тип кабеля часто также называют патч-кабелем, он используется как альтернатива беспроводному соединению, при котором один или более компьютеров связываются с маршрутизатором посредством беспроводного сигнала. В прямом кабеле контакты проводов соответствуют контактам на другой стороне. В прямом кабеле использован один стандарт расположения проводов, то есть на обоих концах использован либо стандарт T568A, либо T568B. Ниже приведена схема прямого кабеля, в котором контакты передачи на обоих концах провода расположены в соответствии со стандартом T568B.

Что такое перекрестный кабель?

Ethernet перекрестный кабель (англ. crossover cable) представляет собой перекрестный кабель для Ethernet , используемый для подключения вычислительных устройств вместе непосредственно. Чаще всего он используется для соединения двух устройств одного типа, например, двух компьютеров (через их контроллеры сетевого интерфейса ) или двух коммутаторов друг к другу. Напротив, прямые соединительные кабели используются для подключения устройств разных типов , например компьютера, к сетевому коммутатору. В отличие от прямого кабеля, в перекрестном использованы разные стандарты расположения контактов передачи: Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в LAN:

  • Коммутатор с коммутатором

  • Коммутатор с концентратором

  • Концентратор с концентратором

  • Компьютер с компьютером Компьютер к портом Ethernet маршрутизатора

Что представляют из себя стандарты T568A и T568B?

Стандарты EIA/TIA 568A и 568B наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа »витая пара» с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Как мы знаем, сетевые кабели состоят из четырех пар проводов, каждый из которых состоит из сплошной цветной проволоки и полосы того же цвета. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для других приложений сети Ethernet, а также в телефонных соединениях. В соответствии с различными требованиями сети, может быть использован прямой или перекрестный кабель. Для упорядочивания проводов используются два стандарта, T568A и T568B, в соответствии с которыми и были созданы типы кабелей. Они оба предоставляют различные схемы упорядочивания контактов передачи для терминации сетевых кабелей восьмипозиционными коннекторами RJ45.

Двигатель

Cat D7R оборудован современным дизельным двигателем модели 3176C (производитель – 3176C). 4-тактный агрегат соответствует нормам токсичности Евро-2 и предназначается для эксплуатации в районах с плохим качеством топлива. Особое покрытие иглы распылителя делает работу с горючим с повышенной серностью более эффективной и продлевает срок службы насос-форсунки.

Технология ACERT, используемая в двигателе, облегчает управление посредством электроники и делает дозирование топлива более точным. Промежуточный охладитель наддувочного воздуха входит в состав модернизированной системы подачи воздуха и обеспечивает подачу в мотор охлажденного воздуха. Система охлаждения агрегата включает охладитель гидравлического масла, систему ATAAC и радиатор.

Многократный впрыск улучшает управление циклом сгорания и обеспечивает максимальную производительность. Новые масляные фильтры, не требующие частой замены, гарантируют оптимальную очистку масла, защищая двигатель.

Характеристика мотора Caterpillar 3176C:

  • рабочий объем – 10,3 л;
  • номинальная мощность – 192 (258) кВт (л.с.);
  • расчетная частота вращения – 2100 об/мин;
  • количество цилиндров – 6;
  • диаметр цилиндра – 125 мм.

Емкость топливного бака составляет 479 л.

Сравнение кабелей между Cat6 и Cat7 и Cat8

Cat6 против Cat7

При сравнении Cat6 и Cat7 частота передачи и длина кабеля являются двумя важными факторами, которые следует учитывать. Из вышеприведенного введения кабель Cat6 обеспечивает производительность до 250 МГц, а кабель Cat7 рассчитан на частоту передачи до 600 МГц. Максимальная длина кабеля сетевого кабеля Cat6 составляет 100 м со скоростью 1 Гбит / с, а у Cat7 — 100 м со скоростью 10 Гбит / с.

Что касается цены кабеля Cat6 против Cat7, кабель Cat7 дороже, чем кабель Cat6, если их сравнивать в одинаковых условиях. Если вы не можете позволить себе их обоих, то Cat5e также будет хорошим выбором для сети 10G.

Кстати, долговечность отличается также на Cat6 против Cat7. Срок службы кабеля Cat6 составляет около 10 лет, а кабеля Cat7 — около 15 лет.

Cat7 против Cat8

При сравнении Cat7 и Cat8, частота передачи и длина кабеля также имеют большое значение. Кабель Cat7 обеспечивает производительность до 600 МГц, а кабель Cat8 — до 2000 МГц. Максимальная длина кабеля сетевого кабеля Cat7 составляет 100 м при 10 Гбит / с, а у Cat8 — 30 м при 25 Гбит / с или 40 Гбит / с.

Что касается цены кабеля Cat7 против Cat8, кабель Cat8 дороже из-за своей уникальной функции, отличной от предыдущих кабелей Ethernet.

5E хорошо, а 6 категория лучше!

Категория 6 более устойчива к помехам и температурным воздействиям, скрутка проводников в таких кабелях производится с меньшим шагом, что способствует улучшению электрических характеристик. В некоторых случаях в кат. 6 устанавливаются разделители для разнесения пар (удаления друг от друга с целью предотвращения взаимного влияния). Всё это повышает надёжность при эксплуатации.
Для подключения устройств с PoE такие изменения придутся весьма кстати, например, для обеспечения устойчивой работы сети при колебаниях температуры.

Кабели СКС иногда прокладываются в помещениях со слабым климат-контролем, например, через надпотолочное пространство, в подвале, техническом или цокольном этаже, где разница температур в течение дня достигает 25°C. Такие температурные скачки влияют на характеристики кабеля.

Прокладка более дорогого, но и более надежного кабеля 6 категории с лучшими характеристиками вместо категории 5Е — это не повышение «накладных расходов», а инвестиция в более качественную и надежную связь.Подробнее можно прочитать здесь.

В российском представительстве Zyxel провели собственное исследование зависимости допустимого расстояния для передачи питания PoE от типа используемого кабеля. Для проверки использовались коммутаторыGS1350-6HP и GS1350-18HP

Рисунок 1. Внешний вид коммутатора GS1350-6HP.

Рисунок 2. Внешний вид коммутатора GS1350-18HP.

Для удобства результаты сведены в таблицу, разделенную по производителям видеокамер (см. ниже таблицы 2-8).

Таблица 2. Процедура тестирования

Test Procedure
Step Description
1 Enable extended-range in port 1,2
-GS1300: DIP switch to ON and press reset&apply button on front panel
-GS1350: Login Web GUI > Go to «Port Setup» > enable extended range and apply.
2 Connect PC or Laptop on the switch for camera access
3 Connect Cat-5e 250m cable on Port 1 and connect camera to power up.
4 Use PC/Laptop to PING the camera IP, should not see ping loss.
5 Access camera and check if video quality is good and smooth.
6 If step#4 or 5 failed, swap the cable to Cat-6 250m and re-test from step#3
7 If step#4 or 5 failed, swap the cable to Cat-5e 200m and re-test from step#3

Таблица 3. Сравнительные характеристики кабелей для подключения камер LTV

Таблица 4. Сравнительные характеристики кабелей для подключения камер LTV (продолжение)

Таблица 5. Сравнительные характеристики кабелей для подключения камер LTV (продолжение 2).

Таблица 6. Сравнительные характеристики кабелей для подключения камер UNIVIEW.

Таблица 7. Сравнительные характеристики кабелей для подключения камер UNIVIEW (продолжение).

Таблица 8. Сравнительные характеристики кабелей для подключения камер Vivotek.

Разница в стандартах

Cat 5-e наиболее часто встречается, в существующих кабельных системах, эта категория может обрабатывать перенос данных со скоростью 1000 Мбит/с и подходит для технологии Gigabit Ethernet. Возможности кабеля категории 6 превосходят возможности 5е из-за значительного снижения уровня перекрестных помех. Это достигается наличием продольного сепаратора, который изолирует каждую пару друг от друга. Поэтому Cat 6 имеет вдвое большую пропускную способность. Внешне модели очень похожи, но имеют два главных отличия – плотность оплетки и количество витков провода на единицу длины.

Технические различия в спецификациях Cat 5-е и Cat 6 приведены ниже в таблице.

Категория. Длина линии, м. Скорость, Мбит/с. Количество витков. Частота, МГц.
Cat 5-e 100 до 1000 1.5-2 125
Cat 6 100 (55) 1000 (до 10000) более 2 250

В ходе испытаний с несколькими трансиверами, имеющими различные свойства, было установлено, что стандарт Cat 6 менее подвержен ошибкам. Эксперимент проводился на линии расстоянием в 100 м. Выяснилось, что кабель гораздо надежнее в эксплуатации, это обеспечивает стабильную работу сети в условиях резкого изменения температуры.

Из двух рассмотренных категорий Cat 6 является самой передовой и обеспечивает лучшую производительность сети. Она совместима с любыми ранее существующими кабелями, которые можно найти в старых установках. Эта продукция стала чаще использоваться в современных проектах из-за растущих с каждым годом потребностей в скорости, емкости и пропускной способности. Кабель категории 6 более надежен и безопасен в эксплуатации, за счет уменьшения затухания и увеличения размера проводника.

Кабель категории 5e vs. кабель категории 6

Общая разница между кабелями Cat 5e и Cat 6 заключается в производительности передачи. Хотя Cat 5e может поддерживает гигабитную скорость, Cat 6 сертифицирован для решения гигабитного Ethernet. Кроме того, спецификация Cat 6 лучше подходит для сред, которые обычно не дружественны к проводке витой пары. Это включает районы, в которых помещаются линии питания, светы и производственное оборудование. Тем не менее, для большинства приложений кабель Cat 5e идеальнее и предпочтительнее, чем кабель Cat 6: он более экономичен и работает почти также хорошо. Однако, если вы можете быть уверены, что все компоненты в вашей сети являются гигабитными, и объём передаваемых данных требует сертифицированной гигабитной производительности, то Cat 6 является идеальным выбором.

Как выбрать кабель Ethernet

Выбор кабеля Ethernet во многом будет зависеть от вашего подключения к Интернету. Если у вас тарифный план на подключение к Интернету в гигабитах, вам нужно будет выбрать кабель, который будет поддерживать эти скорости.

Если вы хотите установить у себя дома, я думаю, вам не нужно беспокоиться об этой части, но если вы используете в профессиональных условиях, вам нужно будет учитывать скорость сети. Представьте, что большие файлы, такие как фильмы и другой контент, часто перемещаются.

Вам также придется тщательно выбирать роутер. Недорогой роутер не поддерживает скорость более 100 Мбит / с. В идеальном сценарии, если вы домашний пользователь, Cat 5e должен подойти, а для офисного использования Cat 6 подойдет. Вам не нужна Cat 7. Это еще даже не настоящий стандарт.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

  • CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
  • CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
  • CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
  • CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
  • CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
  • CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
  • CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
  • CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
  • CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
  • CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Кабель категории 6 vs. кабель категории 6a

Спецификя/категория Кабель Cat 6 Кабель Cat 6a
Скорость 10 Гбит/с на расстоянии 37-55 метров 10 Gigabit Ethernet с расстоянием макс.до 100 метров
Тип разъёма RJ45 RJ45
Частота 250 МГц 500 МГц
Производительность Cat 6 >Cat 6a Cat 6 >Cat 6a >Cat7
Стандарт TIA/EIA стандарт TIA/EIA стандарт
Наилучшее использование домочадцы домочадцы

Как показано на этой диаграмме, Cat 6 поддерживает скорости до 10G Ethernet и частоты до 250MHz, и можно достичь на расстоянии 33-55 метров. Cat 6 может поддерживать частоты пропускной способности до 500MHz, в два раза больше кабеля Cat 6, и может также поддерживать 10Gbps, как и его предшественник. Кабели Cat 6 и Cat 6a идеальны для домашного использования, TIA(TelecommuniCations Industry Association) И EIA(Electronic Industries Alliance) установили стандарты для проволоки и кабеля, что помогает стандартизировать установку и производительность. На данный момент, Cat 6 и Cat 6a признаны стандартами TIA/EIA.

Выбор кабеля Cat 5, Cat 5e или Cat 6 зависит от случая. Если вы удовлетворены скоростью вашей сети сейчас, то вам не нужно проходить через проблемы обновления сети, как от Cat 5e до Cat 6. Но мы должны учитывать, что кабель Cat 6 имеет хорошую совместимость с кабелем Cat 5e, и он даже может поддерживать 10GBASE-T, что делает его более популярным в кабельной развертывании.

Кроме того, с быстрым развитием сетевых компонентов и постоянно увеличивающейся пропускной способностью, требуются более высокие требования к сетевым кабелям. С учетом трудности замены и повторного обновления кабелей, для развертывания в будущем необходимо использовать передовые кабели Ethernet, такие как Cat 6, Cat7.

Связанная статья: В чём разница: Cat 6 vs Cat 7 vs Cat 8 кабель
