Дифференциальный автомат или узо, как выбрать: изучаем со всех сторон

Причины обрыва нулевого проводника

Обрыв или обгорание нейтрального рабочего проводника часто происходит в домах старой постройки, где электрическая сеть была спроектирована на низкую нагрузку не более 2 кВт на отдельную квартиру или дом. В современных условиях насыщенность объектов недвижимости мощной бытовой техникой объектов недвижимости резко увеличилась и электрическая проводка часто не выдерживает таких нагрузок. Где тонко, там и рвется! Чаще всего обгорание «нуля» происходит в месте соединения N-проводника с нулевой шиной в распределительном квартирном щите, но такая авария может произойти и в другом месте, например, на подстанции или в силовом трансформаторе.

Следует различать обрыв нулевого проводника в трехфазной и однофазной сетях. Однофазная электрическая проводка предназначена для энергоснабжения квартир и частных домов непосредственно внутри помещения. До распределительного щита, чаще всего, электроэнергия подается по трехфазной схеме и только в нем происходит разделение на однофазные линии питания. Для дачных поселков, как правило, используется однофазная магистральная линия доставки электроэнергии до потребителя от силового трансформатора. Все эти нюансы влияют на последствия, которые происходят после обрыва или обгорания «нуля».

Как и в однофазной, так и в трехфазной сети может произойти обрыв нейтрального проводника, но последствия будут разные. В любом случае причиной обрыва «нуля» может быть либо перегрузка, либо некачественный монтаж проводки или другие причины: коррозия, механическое повреждение нулевой жилы и так далее. В однофазных сетях «ноль» не склонен к обгоранию, но обрыв может произойти по другим причинам. Трехфазная сеть в большей степени склонна к обгоранию нулевого проводника. Ниже мы рассмотрим вопрос, почему происходит отгорание «нуля» в трехфазной сети.

Выбор автоматов в домовой или квартирный щиток

В электрощитке могут использоваться следующие виды устройств:

  • Автомат. Помогает отключить все питание с помощью ручного управления, а также реагирует (разрывает цепочку) при КЗ в цепи.
  • УЗО. Этот прибор регулирует процесс утечки тока, который возникает при повреждении изоляции или в случае, если кто-то схватился за провод. При возникновении одной из вышеуказанных ситуаций цепочка разрывается.
  • Диф. автомат в одном корпусе содержит два устройства: контролирует и наличие КЗ и тока утечки. Именно благодаря своей универсальности, подобные автоматы пользуются огромной популярностью.

Дифференциальные автоматы нередко устанавливают вместо связки — УЗО+автомат. Так, можно сэкономить место в электрощитке — его потребуется меньше на 1 модуль. Иногда это помогает спасти ситуацию: к примеру, вам необходимо включить еще одну линию электрического питания, а места нет, как и свободного автомата

В таких случаях приходиться все решать слишком радикально, поэтому проще оставить немного места.Важно! Диф-автомат ставят вместо связки автомата и УЗО

Чаще всего монтируется два устройства. Во-первых, это дешево (диф.приборы стоят дороже), во-вторых, при срабатывании одного из защитных аппаратов, вы точно поймете, что случилось и что стоит искать: КЗ (если вырубается автомат) или утечку (включилось УЗО). При срабатывании диффференциального автомата, с большей долей вероятности, вы этого не обнаружите. Однако, выход есть, можно поставить специальную модификацию, которая имеет флажок, который показывает, из-за какой проблемы, оборудование стало подавать сигналы.

УЗО выбирают по току, который нужен для потребителей этой группы. Высчитывается он легко. Сложите макс. мощности всех работающих аппаратов в группе, разделите на 220 В, получите нужный результат. Номинал прибор лучше взять чуть больше, иначе он вырубится из-за перегруза. К примеру, сложив мощность всех приборов в группе, вы получите 6,5 кВт (6500 Ватт). После деления на 220 В, получится 6500 Ваттт / 220 В = 29,54 А.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

  1. теплового расцепителя;
  2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

  1. дифференциальный орган;
  2. тепловой расцепитель;
  3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Классификация по принципу функционирования

Все защитные устройства, предлагающиеся сегодня на рынке сопутствующего электрического оборудования и аксессуаров, отличаются друг от друга по типу работы. Модули AC монтируются в системы, предназначенные для предохранения бытовой техники от скачкового или медленно нарастающего напряжения и срабатывают при переменном токе.

Изделия A улавливают постоянный пульсирующий ток, нарастающий скачкоподобно, и реагируют именно на него. Обычно ставятся в домах для индивидуальной защиты от перепадов и сгорания стиральных машин, телевизоров и посудомоек. Имеют конструктивно сложное устройство и стоят значительно дороже прочих элементов этого класса.


Наиболее удачное место для расположения УЗО в жилом доме – это область поблизости с источником электропитания. Специалисты рекомендуют ставить прибор непосредственно рядом с общим счетчиком

Аппараты B не подходят для домов и прочих жилых помещений. Их область функционирования – предприятия и производственные цеха с большим количеством электронного оборудования.

Селективные приборы S и G срабатывают через 1-4 секунды после фиксации утечки. Обычно внедряются в сети, где в одной электролинии присутствует сразу несколько защитных устройств.

Ошибки при покупке

Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.

Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.

Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.

Схема на несколько групп

Редко схемы электрического питания бывают простыми: групп потребителей разделяют по этажам, отдельно выводят хозяйственные постройки, освещение гаража, подвального помещения, дворика и так далее. При огромном кол-ве потребителей помимо общего УЗО после счетчика, монтируют также автоматы, только с мощностью поменьше — на каждую конкретную группу. Отдельно с обязательным монтажом диф. автомата, выводят электрическое питание для ванной комнаты: это одно из самых опаснейших помещений в любом жилом здании.

Лучше всего установить автоматические выключатели на каждую группу мощностью по 2,5 кВт для сохранения электропроводки.

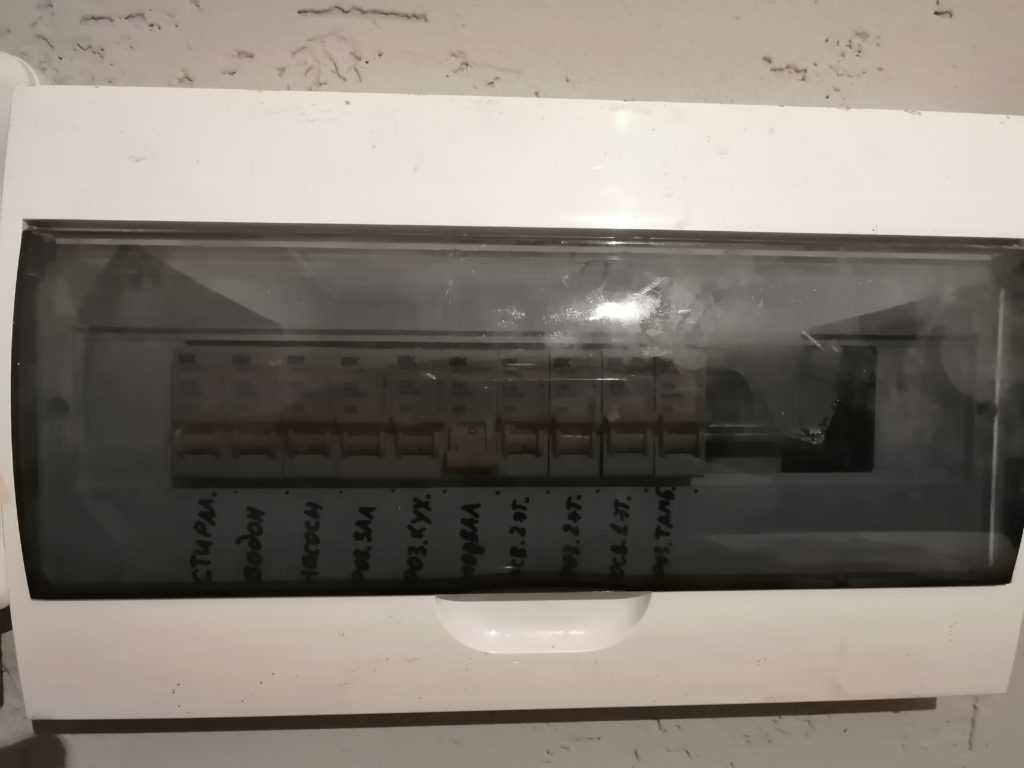

Распределительный щиток

Оборудование стоит покупать от известных компаний-производителей, которое выделяется высоким качеством. Например бренд «Schneider Electric», «ABB» — качественное электрооборудование, есть еще «IEK» — бренд по-проще и по-дешевле. Вы наверное спросите себя, почему не стоит рассматривать китайские аналоги? На электричестве нельзя экономить, особенно если вам важна ваша жизнь.

Классификация УЗО

Рассмотрим, какие бывают защитные устройства в соответствии с ГОСТами.

По способу действия они делятся на:

  • УЗО со вспомогательным источником электропитания;
  • без дополнительного источника;
  • с автоматическим включением после восстановления поступления питания от источника;
  • без автоматического включения;
  • с выключением после обнаружения опасной ситуации отказа источника;
  • без такого автоматического выключения.

По типу установки:

  • стационарные УЗО, монтирующиеся на стандартную постоянную электропроводку;
  • переносные — монтируются на гибкие кабели и удлинители.

По количеству полюсов:

  • однополюсные двухпроводные УЗО;
  • устройства с двумя полюсами;
  • трехпроводные двухполюсные модели;
  • трехполюсные защитные системы;
  • четырехпроводные трехполюсные модели;
  • четырехполюсные УЗО.

Выделяют классификацию по типу защиты от появления сверхтоков на полюсах и перегрузок:

  • без предохранения от сверхтока и с таковой;
  • без встроенной системы защиты от перегрузки;
  • с защитой от коротких замыканий цепи (КЗ).

По возможностям настройки значения ДТ отключения:

  • регулируемые — с дискретной подстройкой;
  • нерегулируемые УЗО.

По устойчивости к импульсным напряжениям:

  • с выключением прибора после появления импульсного тока;
  • стойкие к возникновению импульсного напряжения.

Еще одна важная характеристика — контроль постоянной компоненты дифференциального тока (ДТ). Существуют несколько разновидностей УЗО:

  • АС. Они отключаются при возникновении или постепенном увеличении синусоидальных ДТ;
  • А. Эти модели отключаются от синусоидальных дифференциальных токов и пульсирующих постоянных. Бывают разновидности с выключением от пульсирующих с уровнем до 0.006А и контролированием угла смещения фаз;
  • B. Аналогично А они размыкают цепь при синусоидальных переменных и постоянных ДТ — включая модуляции потока до 0.006 А. Кроме того, тип B умеет выключаться от постоянных ДТ с выпрямителем.

Рассмотренные типы и признаки классификации определяют выбор УЗО в конкретной ситуации, способ и место установки, и прочие важные детали проектирования электросети. Помимо приведенных выше, имеются и некоторые общие характеристики, приведенные в таблице:

Название характеристики УЗО Возможные значения по паспорту
Напряжение в сети, В 100–440
Номинальный ток работы, А 6–200
Номинальный ДТ отключения, А 0.006–20
Номинальный неотключающий ДТ прибора, А 0.5
Предельный неотключающий ДТ с искаженной симметрией фаз, А 6

УЗО должно срабатывать быстро. Время устанавливается ГОСТами (в частности, ГОСТ Р 50807-95) и вычисляется для различных моделей, работающих с некоторыми номинальными отключающими токами. Например, для прибора с ДТ отключения 0.03 А время срабатывания должно составить 0.5 секунды. Если пороговое значение превышено вдвое, таймаут выключения — 0.2 секунды, а при превышении в восемь раз УЗО-Д разомкнет цепь за 0.04 с.

Перегрузка в сети

Вся электрическая сеть помещения разбивается на группы. Каждая группа рассчитывается на определенное количество потребителей. Например: если это квартира, то могут быть отдельные группы на освещение, розетки на кухне, розетки в комнатах и т.д. Если электропроводка делается самостоятельно, то количество групп рассчитывается в зависимости от потребностей и для каждого отдельно случая может быть разная. В стандартных квартирах количество групп соответствует проекту квартиры. Для каждой группы рассчитывается максимально возможная нагрузка. В зависимости от нагрузки выбирается питающий кабель для этой группы.

Увеличение расчетной нагрузки вызывает перегрузку электрической сети. Возникает перегрузка, если в розетки одной группы, например, непродуманно включить все бытовые приборы. При увеличении расчетной нагрузки электрический кабель начинает греться. При длительной перегрузке изоляция начнет плавиться, что может привести к пожару или выгоранию проводки.

Чтобы защитить электропроводку от перегрузки устанавливаются автоматы защиты с встроенным тепловым расцепителем (биметаллическая пластина).

Автоматы защиты устанавливаются в щитки распределительные (этажные электрощитки). Наряду с тем, что замена электропроводки в квартире стала выполняться из трехжильного провода, появляются и другие новшества. Так, например, вместо обычных плавких предохранителей известных в быту под названием «пробки» и предохранителей с термобиметаллом, появились УЗО — устройства защитного отключения

УЗО не только отсекают питание в случае перегрузки электропроводки в квартирах или ее короткого замыкания, но еще и отсекают электропитание, срабатывая в случае разрушения изоляции наших бытовых электроприборов или (что очень важно) в результате неосторожного прикосновения человека к оголившемуся проводу, который находится под напряжением

УЗО (устройства защитного отключения) защищает электропроводку в квартирах не только от тока перегрузки и от короткого замыкания, но еще защищает и от тока утечки. Для того, чтобы можно было по достоинству оценить появление в электропроводке в квартирах УЗО, необходимо получить некоторое представление о токе утечки. Обычно если электропроводка в квартире работает нормально и электропотребители исправны, то ток, протекающий в обоих проводах одинаковый. Как только человек коснется оголенного провода, по которому идет ток, ток пойдет через тело человека. В этом случае баланс токов в проводах, который «отслеживает» УЗО нарушится и УЗО разомкнет электрическую цепь сети. Произойдет это достаточно быстро, при значении тока утечки, еще не столь опасном для человеческого организма.

Из сказанного выше следует — безопасность старой двухжильной электропроводки в квартирах можно повысить путем установки устройства защитного отключения (УЗО). Но необходимо помнить, что хотя УЗО и предназначены именно для защиты от поражения человека электрическим током, поскольку срабатывание у них происходит при утечках тока, которые по своей величине значительно меньше, чем токи предохранителей (а для бытовых предохранителей это 2 ампера и более, что во много раз превышает значение смертельное для человеческого организма), тем не менее, установка этого защитного устройства является дополнительным защитным мероприятием (не выполняя монтаж проводки), а не заменой защиты от сверхтоков при помощи предохранителей. Также стоит помнить, что выбор защитных мер электропроводки и выбор электропроводки следует выполнять специалистам.

Особенности эксплуатации УЗО

Главной функцией УЗО является мгновенное срабатывание при появлении токов утечки, в результате, электрическая сеть отключается от источника питания. Данные системы устанавливаются на группы розеток, а также на выделенные линии бытовой техники и другого оборудования. УЗО не предназначены для защиты от коротких замыканий и системных перегрузок. Некоторые электрики не учитывают это обстоятельство, используя в схемах одно только УЗО, чтобы снизить их стоимость.

Основой прибора является датчик тока, реагирующий на изменяющуюся дифференциальную величину тока в проводниках. Он изготовлен в виде обычного трансформатора с тороидальным сердечником. Уровень порога срабатывания выставляется с помощью магнитоэлектрического реле, у которого высокая чувствительность на все изменения. Данная схема, характерная для большинства УЗО, обеспечивает простоту эксплуатации, надежность и безопасность в работе. Современные приборы представлены электронными моделями с использованием специальных электронных схем.

В состав исполнительного механизма входит сама контактная группа, выставляемая на максимальную токовую величину. При каких-либо неполадок в цепи используется специальная контактная группа, работающая на размыкание. Работоспособность устройства проверяется путем нажатия на кнопку ТЕСТ. После этого на вторичную обмотку производится искусственная подача тока, что вызывает срабатывание реле.

Многие хозяева квартир и частных домов задаются вопросом, что выбрать УЗО или дифавтомат. Существуют определенные рекомендации специалистов по использованию дифференциальных автоматов. Больше всего они подойдут для простых сетей, в которых автоматические выключатели не будут устанавливаться на каждую группу потребителей. В таких случаях их устанавливают на входе после электросчетчика вместо УЗО. Дифференциальная защита идеально подходит для мощных потребителей, линий, проложенных в подвальных помещениях, банях, для уличного освещения и прочих объектов, расположенных отдельно.

Мощность электросети

Частный дом подключают либо от воздушной линии электропередачи, либо напрямую от понижающей трансформаторной подстанции (трансформатора).

Договорная мощность в домохозяйствах зачастую ограничена значением в 5 кВт для однофазной сети и 10 кВт для трехфазной. Если потребители превысят лимит, то в линии электропередачи упадет напряжение и произойдут другие неприятности.

Если резерва мощности у трансформатора нет, при этом предполагается потреблять не менее 10 кВт электроэнергии, приходится либо ограничивать запросы, либо устанавливать трансформатор на несколько домов.

В коттеджных городках с новыми электросетями на дом выделяется 12-25 кВт, и подобные проблемы не возникают.

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

  1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
  2. Не выходят из строя от импульсного перенапряжения.
  3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

Общие характеристики используемых электрических аппаратов

Все уровни защиты электрики квартиры и дома обеспечиваются электрическим аппаратами.

Автоматы защиты

Для защиты электрики квартиры и дома используются автоматы защиты с 1,2,3,4 полюсами подключения, кривыми отключения типа B и C, отключающей способностью 4,5 кА, диапазонами отключающих токов 6-63 Ампера, напряжением 220/380 вольт.

Расчет автоматов защиты квартиры и дома проводится по мощности, на основе подобных таблиц. В таблице учтены потери кабеля 5% и запас по мощности 20%.

Первоисточник таких таблиц смотрим в ПУЭ. Таблицы ПУЭ 1.3.хх

Самый простой расчет дает результаты номиналов автоматов защиты для следующих сечений кабелей (жесткого/гибкого)

  • До 25 мм/до 16 мм: автоматы 6-25 Ампер;
  • До 35 мм/ до 25 мм: автоматы 32-63 Ампера.

УЗО

Для защиты электрики жилых помещений используются УЗО с 2 или 4 полюсами подключения, отключающей способностью 4,5 кА, рабочими токами 25-63 А, и чувствительностью к токам утечки 10 или 30 А базовой защиты, и 100, 300 мА для расширенной защиты от пожара, с подключением жестких кабелей до 25 мм (16 мм для мягких).

Дифференциальные автоматы

Используются дифференциальные автоматы защиты с кривой отключения типа C, отключающей способностью 4,5 кА, рабочими токами 10-32 А, номинальными напряжением 220 В, с подключением жестких кабелей до 35 мм (25 мм для мягких).

Advertisements

УЗИП

Используются аппараты УЗИП с максимальным ток разрядом  20-40 мА, защитой от импульсов 10-50 кВ, напряжением 230/400 В, с подключением кабелей 5-35 мм.

МИНИ рубильники

Выполняют задачи ручного отключения электропитания для повышения безопасности, улучшения возможностей обслуживания и быстрого ручного отключения приборов под нагрузкой.

Заключение

Неотключаемые линии – довольно важное понятие в электрике. Их назначение заключается в том, что данные цепи позволяют улучшить надежность функционирования важных электросистем вашей квартиры или дома. Ведь в случае если выбьет основной автомат – они продолжат работать

Приведенные схемы легко модернизировать или масштабировать под ваши нужды. Их организация в трёхфазных цепях ничем не отличается от приведенного примера, за исключением распределения потребителей по фазам, количеством полюсов контактора и других коммутационных приборов

Ведь в случае если выбьет основной автомат – они продолжат работать. Приведенные схемы легко модернизировать или масштабировать под ваши нужды. Их организация в трёхфазных цепях ничем не отличается от приведенного примера, за исключением распределения потребителей по фазам, количеством полюсов контактора и других коммутационных приборов.

Перечислим преимущества и недостатки такого подхода к проектированию схемы электрощита.

Преимущества:

  1. Бесперебойная работа охранных систем, холодильников, насосного оборудования отопления, водоснабжения и водоотведения.
  2. Большее удобство при ремонтных работах как на основном, так и оборудовании, которое не отключается. То есть нет нужды отключать потребителей, в цепи которых ремонтные работы производится не будут.

Весомый недостаток всего один — возможны ошибки электриков, которые впервые видят ваш электрощит. После отключения вводного автомата – на некоторых потребителях останется напряжение. Поэтому нужно грамотно компоновать щит и подписывать автоматы.

Теперь вы знаете, как сделать неотключаемые линии в щитке и для чего они нужны. Надеемся, предоставленные схемы помогли вам разобраться в вопросе и выбрать наиболее подходящий вариант сборки щита для собственных условий!
