Что такое узо

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

{SOURCE}

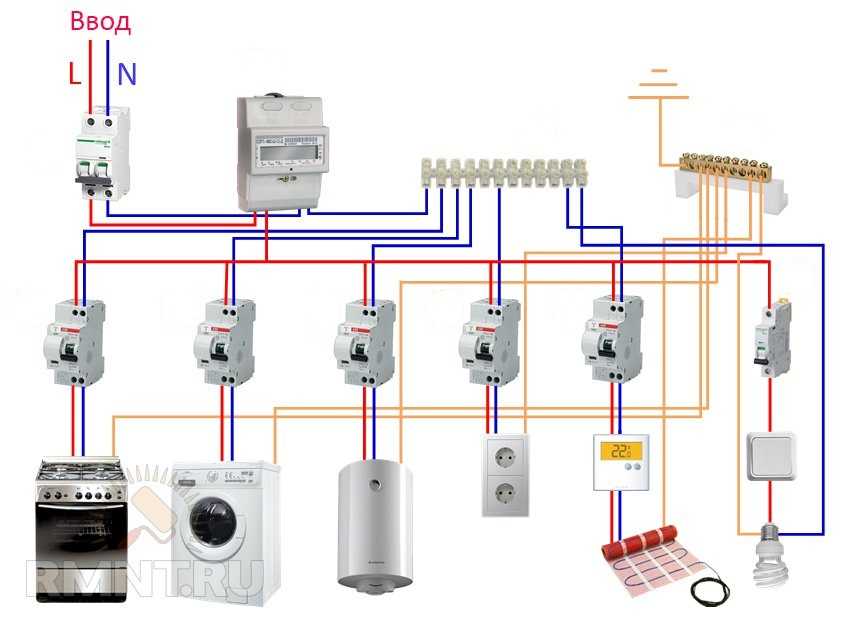

УЗО и автоматические выключатели (АВ) для отдельных групп

Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:

  1. Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
  2. Как и в какой последовательности УЗО и автоматы соединяются между собой?

Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:

  1. УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
  2. Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.

В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Сергей Савельев

Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.

На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.

Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:

  1. По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
  2. По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
  3. По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».

Сергей Савельев

УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).

Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.

Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.

Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.

И еще о номинале УЗО.

R0c0t Пользователь FORUMHOUSE

Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

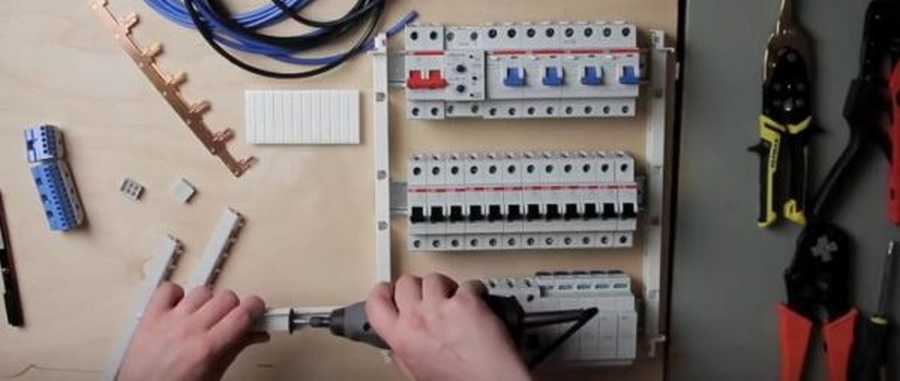

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

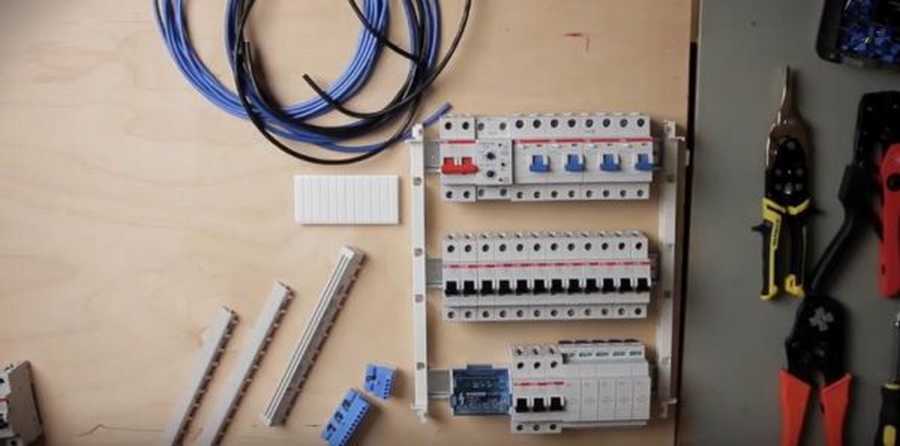

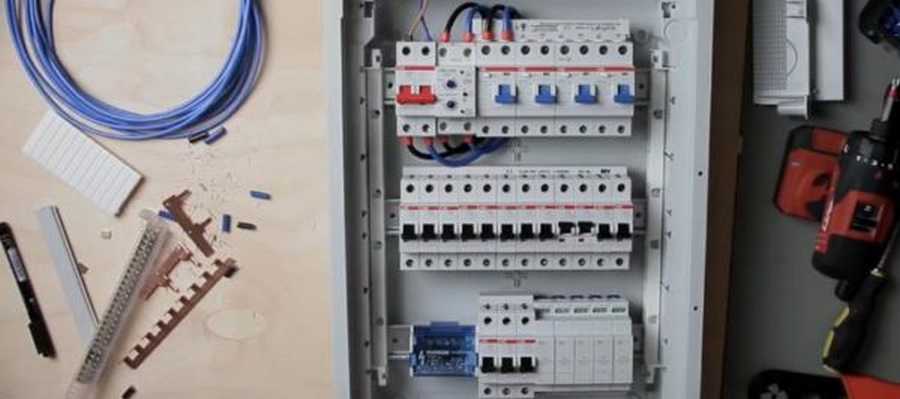

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

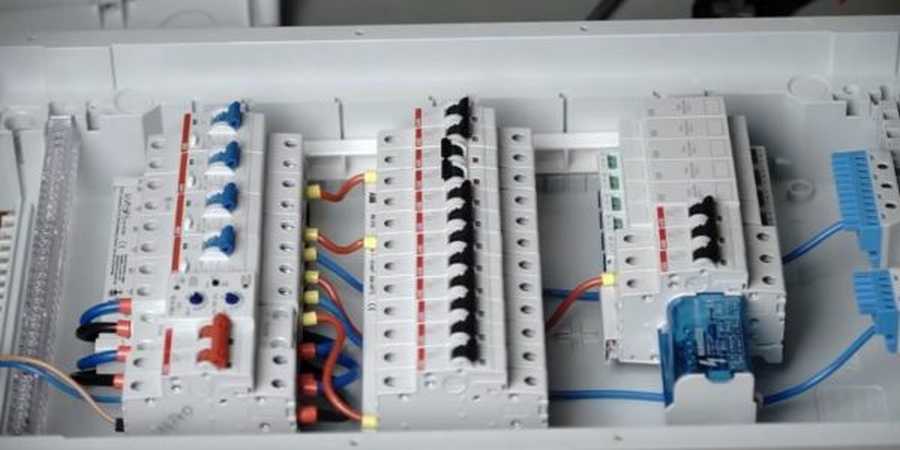

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

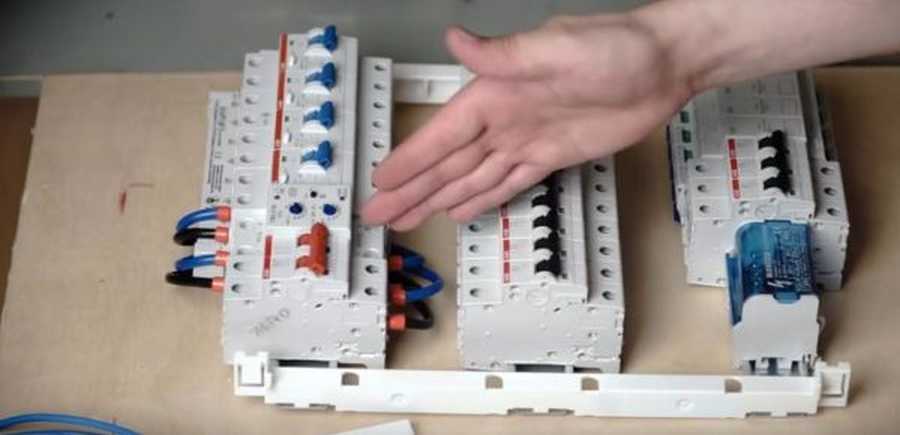

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

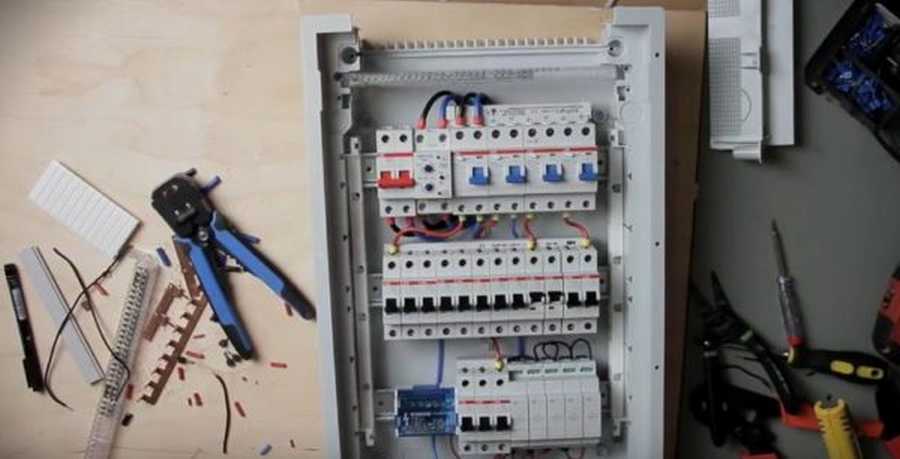

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

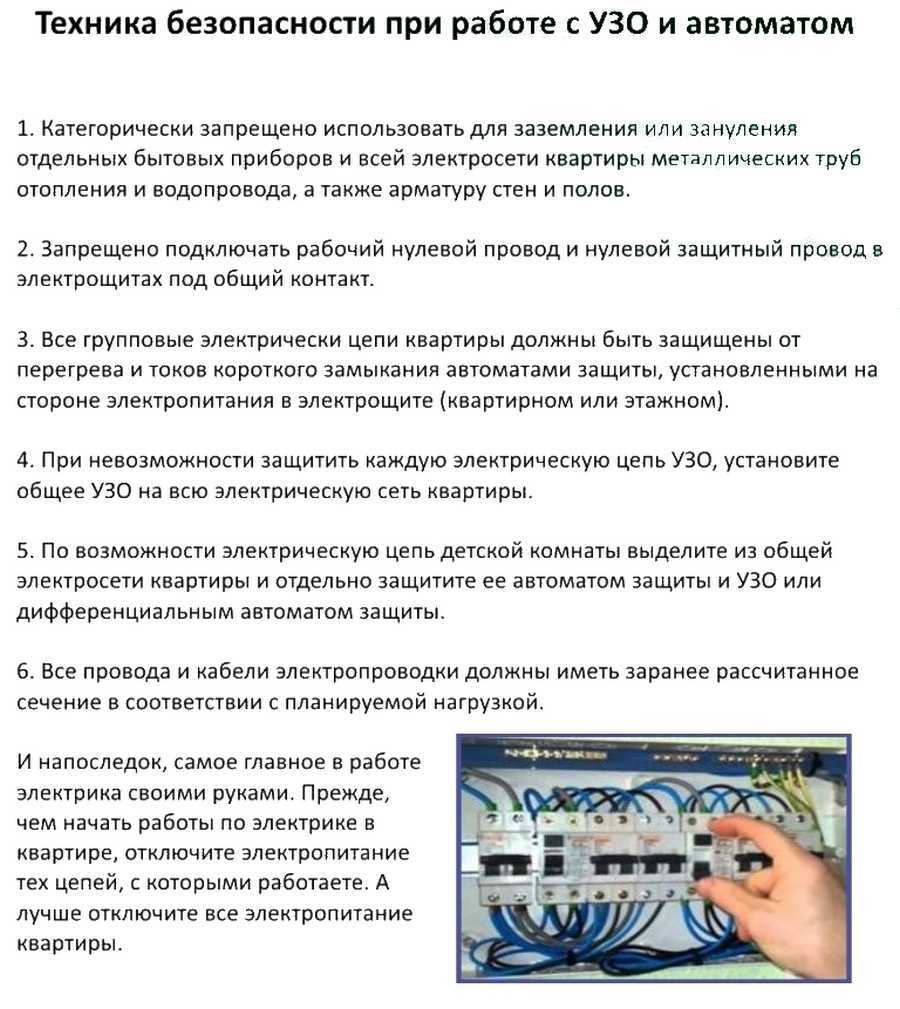

Техника безопасности при работе с УЗО и автоматом

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Проверка и устранение неисправностей

Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.

Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.

Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.

Основные ошибки подключения

Дополнительного рассмотрения требуют наиболее часто допускаемые ошибки, которые совершают люди при самостоятельной установке и подключении устройств защитного отключения:

  1. Сплетение или любое другое пересечение нулевых проводников на выходе из защитного прибора. Это недопустимо по причине невозможности тестирования защитного оборудования и возникновения риска частых ложных срабатываний системы.
  2. Осуществление подсоединения к нейтрали заземляющих кабелей розеточной группы нулевых проводов защитного устройства, либо их контакт с контуром самостоятельно подготовленного заземления. Такая схема никогда не практикуется профессиональными электриками, поскольку она не отвечает основным требованиям техники безопасности, и может вызвать короткое замыкание.
  3. Совершение запрещенного соединения заземляющего элемента с нейтралью. Такая схема не является опасной, но УЗО при ней не будет функционировать, поскольку нарушится его принцип действия. При этом, существует риск ложного обесточивания домашней электросети.

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Как правильно подключить трехфазное УЗО

3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах.

Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи.

В практике он используется и при подключении электродвигателя.

Как подключить УЗО в трехфазной сети: нюансы

Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже

УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.

Как правильно подключить трехфазное УЗО по «треугольнику»

Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей.

Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода.

Принцип работы трехфазного УЗО ничем не отличается от однофазного.

Как правильно подключить УЗО на 3 фазы с 4-мя полюсами

Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.

Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов.

Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали).

Важно

Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.

Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В).

В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку.

Обычно они устанавливаются в местах повышенной влажности или в комнатах с большим числом электроприборов.

Монтаж трехфазного УЗО проводится в щитке на дин-рейке, после счетчика. Один такой аппарат способен контролировать ток в трех однофазных сетях

Одно важное напоминание: эксплуатация устройства возможна только в системах TN-S

В такой схеме проводки предусматривается нулевой защитный и рабочий проводник. Как правило, отечественные электросети функционируют по системе TN-C, где нет PE.

Перед тем как купить УЗО, важно знать, что подключение четырехполюсного аппарата по такой схеме категорически запрещено. В этом случае ПУЭ разрешает использовать трехфазное устройство защиты, если предусмотрено заземление дома

Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S. Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО.

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.

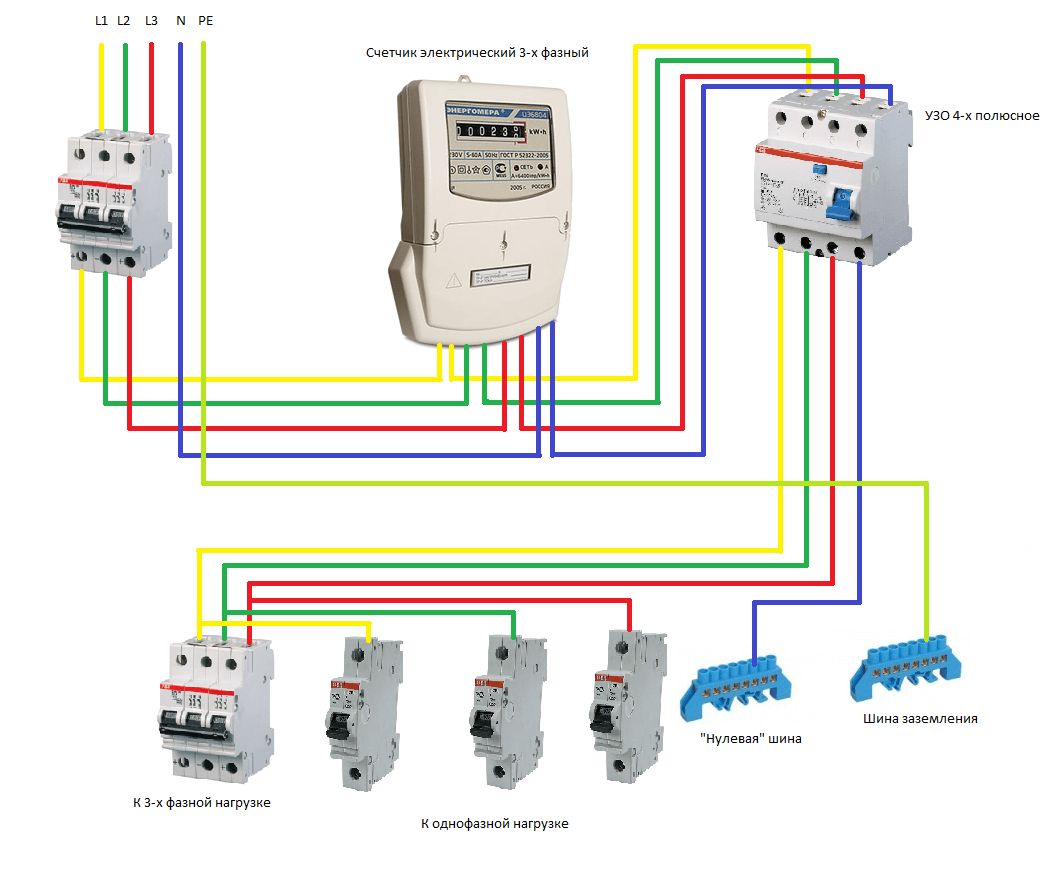

Схема подключения УЗО к трехфазной сети

УЗО представляет собой коммутационный прибор, отключающий от электропитания сеть, либо ее участок, в случае, если дифференциальный ток превышает заданный показатель.

Называть данный прибор могут 3 и более терминами: «устройство защитного отключения, управляемое дифференциальным током, выключатель дифференциального тока» и так далее.

Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций:

  • защита человека от удара током вследствие прямого или непрямого касания;
  • предотвращение пожара, который может случиться в результате возгорания проводки.

УЗО призваны нейтрализовать токи при различных повреждениях электрических установок. Подключение УЗО в соответствии со схемой является только частью комплексных мер, но иногда кроме УЗО никакие другие средства не способны предоставить надежную защиту, к примеру, при снижении степени изоляции, маленьких показателях тока замыкания, и срыве нулевого защитного проводника.

Использование предохранителей (автоматов защиты) – вещь нужная и целесообразная, но они разъединяют цепь при коротких замыканиях либо сверхтоках, в которых значения тока более высокие, чем «необходимо» для летального исхода человеку при поражении током. Если же говорить об устройствах защитного отключения, то они устраняют даже самые маленькие по значению токи, и срабатывают буквально мгновенно – для этого им необходимы миллисекунды.

Подключение – шаг за шагом

Итак, с тем, что представляет собой УЗО и для чего оно нужно, разобрались, теперь поговорим о схеме подключения 4-полюсного УЗО к 3-фазной сети с задействованием нейтрали.

В большинстве случаев пользуются именно такой схемой, поэтому о ней и пойдет речь.

Если сравнивать с подключением к однофазной сети, то в нашем случае все работы и монтажные мероприятия выполняются практически также, но есть важное отличие – применяется четырехполюсное УЗО, а не двухполюсное оборудование. Совет

Совет

4 приходящих провода (которым соответствуют фазы А, В, С, а также ноль) соединяем с устройством защитного отключения аналогичным образом с схемой подключения, приведенной ниже.

Схема подключение также указана в техническом паспорте УЗО или непосредственно на корпусе изделия.

Приборы различных компаний-изготовителей могут по-разному подключатся в связи с разным размещением нулевой клеммы (она может находиться с левой стороны или с правой).

Подключение проводников фаз не имеет большого значения, главное – грамотное и технически правильное подсоединение соответствующих входов и выходов.

А вот чтобы защитить людей от ударов тока следует поставить на отходящих линиях (либо группах линий) двухполюсные однофазные УЗО, реагирующие на утечку по току 10-30 мА.

Таким образом будет обеспечена не только пожарная безопасность, но и безопасность здоровья и жизни людей.

Данная схема подключения подходит не только для защиты одной 3-фазной сети. Она также является прекрасным решением для 3 однофазных сетей. Но вы должны понимать, что в последнем случае каждый ноль отдельной сети должен подсоединяться к выходной клемме N УЗО. На приведенной схеме присутствует все вышесказанное, поэтому проблем у вас возникнуть не должно.

Обратите внимание

Электромонтаж выполняется в соответствии с привычками и познаниями электрика, однако специалисты советуют соединение нулей разных однофазных сетей осуществлять посредством нулевой шинку, установка которой выполняется легко и просто на DIN-рейке.

Подводя итоги статьи о подсоединении четырехполюсного УЗО к трехфазной сети с применением нейтрали, хотелось бы сказать, чтобы вы были внимательны на протяжении всех работ, однако особого внимания требуют 3 момента:

  • правильное подсоединение нулевых и фазных проводников;
  • соответствие цветовой маркировке проводов;
  • выполнение рабочих мероприятий строго со схемой подключения, без внесения «личных корректировок», которые могут привести к неправильной работе УЗО.

Схема подключения УЗО к трехфазной сети

0,00 / 0

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Радио и техника
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
