Степени защиты ip › Таблица
Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки. Они соответствую ГОСТ 14254 — 2015.

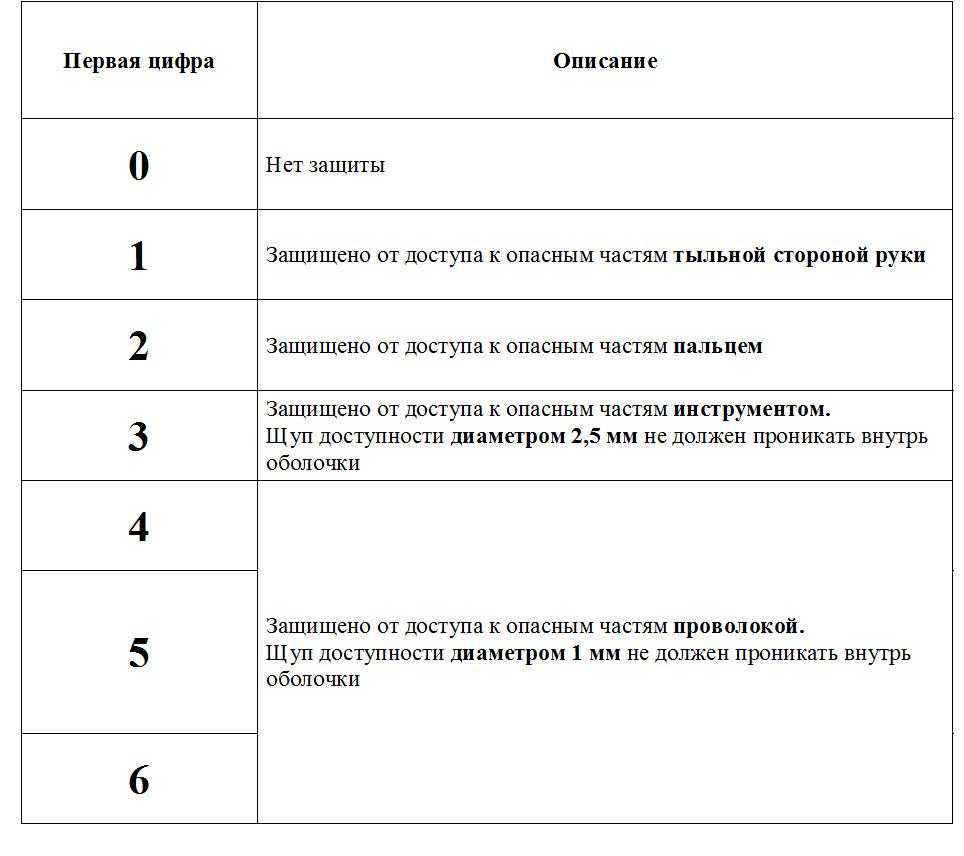

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

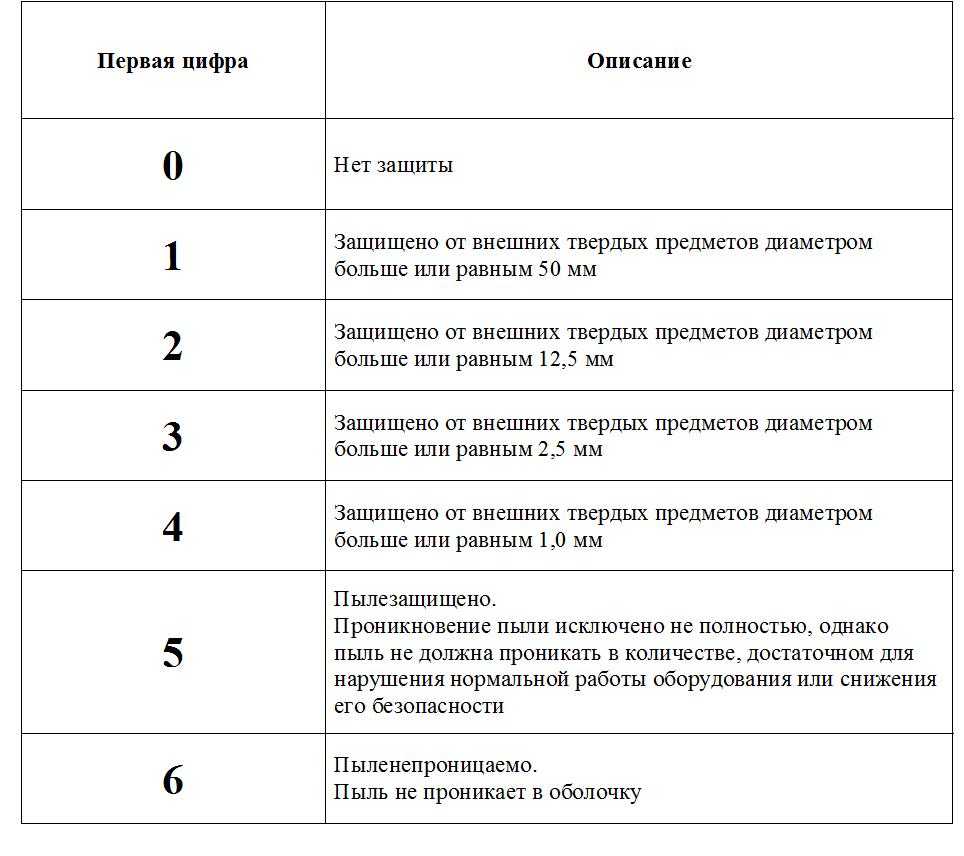

Таблица защиты ip от внешних твердых предметов (первая цифра)

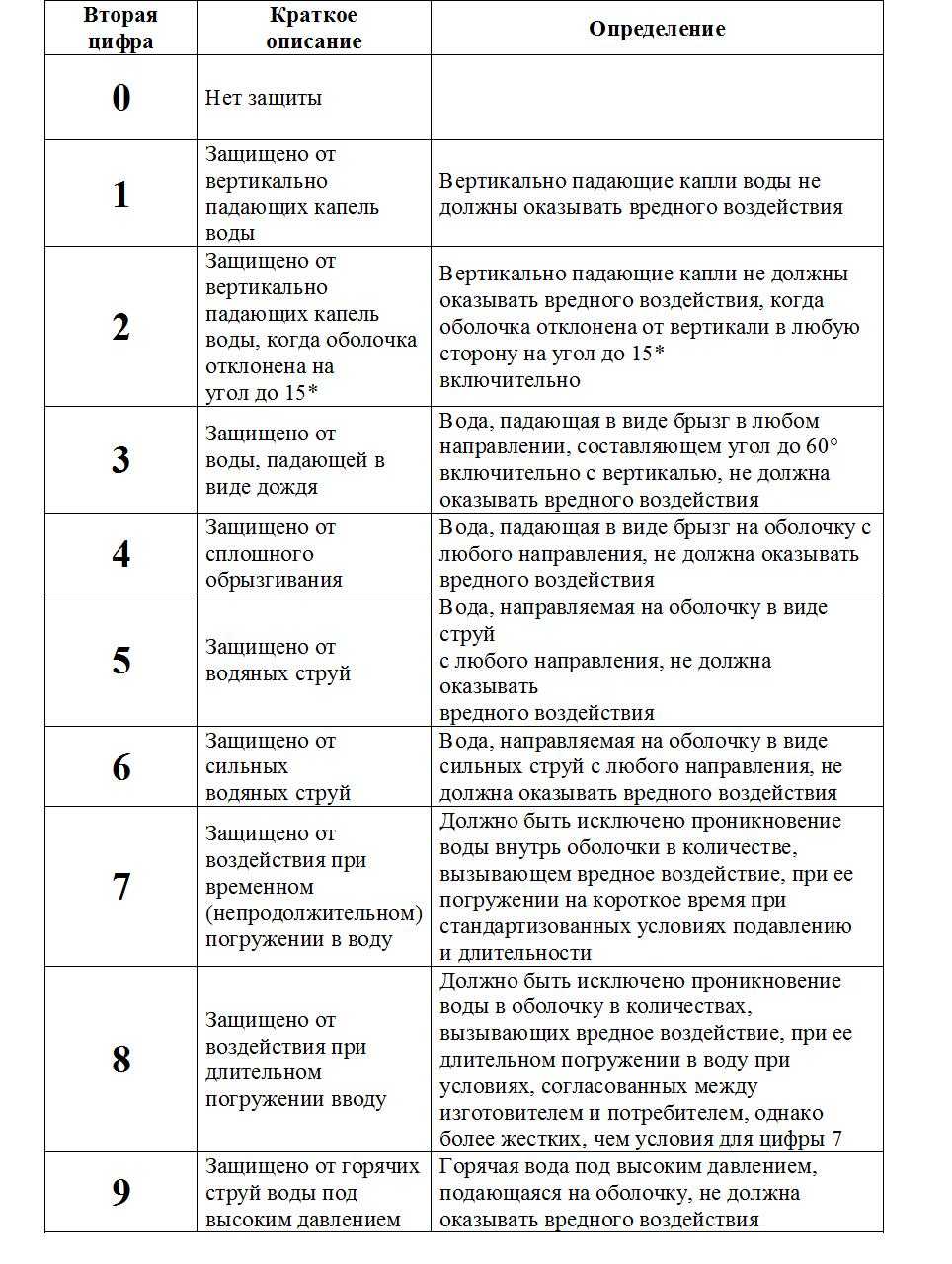

Таблица степени защиты электрооборудования ip от воды (вторая цифра)
Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.
При прикосновении человека к электрооборудованию различают такие виды защиты:
- «A» — оборотной стороной руки;
- «B» — пальцами рук;
- «C» — ручным инструментом;
- «D» — одиночными проводниками.
Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.
Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.
Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.
- «H» — высоковольтное оборудование,
- «M» — испытание производилось при движении,
- «S» — испытание производилось при стационарном (неподвижном) состоянии.
«M» и «S» обычно применяют для оборудования с подвижными элементами.
Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.
Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.
Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.
Dell
Ещё одно широко известное имя на рынке ноутбуков с защищённым корпусом — Dell. Компания не выделяет производство в отдельный брэнд, приписывая такие лэптопы к линейке Latitude.
Для сегодняшнего рынка актуальными считаются три модели защищённых ноутбуков Dell, причём две из них появятся в продаже только в сентябре этого года: Dell Latitude E6430 ATG с защитой класса «semi-rugged», Latitude 14 Rugged Extreme и трансформер Latitude 12 Rugged Extreme (оба — «fully-rugged»).
Dell Latitude E6430 ATG
В отличие от серии Panasonic Toughbook, лэптопы Dell на первое место ставят не способность корпуса противостоять агрессивной среде, а техническое превосходство платформы и вычислительную мощь. Так, лишь в Dell Latitude E6430 ATG установлен относительно «старый» процессор Intel Core с архитектурой Ivy Bridge. А вот Latitude 14 Rugged Extreme и Latitude 12 Rugged Extreme базируются на новейших чипах четвёртого поколения архитектуры Haswell — для трансформера Latitude 12 Rugged Extreme возможен выбор между Intel Core i3-4010U и Intel Core i5-4300U, а для флагманского Latitude 14 Rugged Extreme доступен только Intel Core i5-4300U.
Dell Latitude 14 Rugged Extreme
Вопрос с сохранностью данных в моделях Latitude 14 Rugged Extreme и Latitude 12 Rugged Extreme тоже решён в духе научно-технического прогресса: конструкторы не стали размениваться на жёсткие диски в амортизирующих оболочках, а просто установили в ноутбуки твердотельные массивы объёмом от 128 до 512 гигабайт.
Повысить производительность системы у Latitude 14 Rugged Extreme можно выбрав вариант конфигурации с дискретным видеоускорителем — речь идёт о карте NVIDIA GeForce GT 720M. Если дисплей Latitude 12 Rugged Extreme, в силу его трансформерной конструкции, обладает функцией сенсорного ввода по умолчанию, то в случае с Latitude 14 Rugged Extreme покупатель может сам выбрать — нужна ли ему эта опция.
Dell Latitude 12 Rugged Extreme
Также покупатель Dell Latitude 14 Rugged Extreme и Latitude 12 Rugged Extreme может выбрать версию с особой прорезиненной клавиатурой, предохраняющей компоненты системы от проникновения соляных растворов.
В целом же защиту линейки Dell Latitude Rugged Extreme сложно назвать ультимативной. Рейтинг пыле-влагозащиты ноутбуков равен IP65, а сертификация MIL-STD-810G пройдена лишь частично. Latitude 14 Rugged Extreme и Latitude 12 Rugged Extreme можно ронять с высоты 180 сантиметров в выключенном состоянии и с высоты 90 сантиметров — в работающем. Лэптопы не чувствительны к проливным дождям, метели, песочной и пылевой бурям, повышенной влажности. Работать на ноутбуках можно при температурах от -29 до 63 градусах Цельсия. Транспортировать их можно при температурах от -51 до 71 градуса.
Latitude 14 Rugged Extreme и Latitude 12 Rugged Extreme частично (для некоторых случаев) сертифицированы по стандартам MIL-STD-461F и UL 1604.
Наконец, отметим, что для них компания Dell выпускает дополнительную док-станцию с расширенным количеством портов. Разумеется, защищённую в той же мере, что и сами лэптопы.
| Модель | Класс защиты | Экран | Процессор | Цена |
| Dell Latitude 14 Rugged Extreme | Fully-rugged |
14» 1366×768 пикс. сенсорный |
От Intel Core i3-4010U до Intel Core i5-4300U |
3700-4800 USD (цена в магазине Dell) |
| Dell Latitude 12 Rugged Extreme | Fully-rugged |
11,6» 1366×768 пикс. сенсорный |
От Intel Core i3-4010U до Intel Core i5-4300U |
3700-4900 USD (цена в магазине Dell) |
| Dell Latitude E6430 ATG | Semi-rugged |
14» 1366×768 пикс. сенсорный |
Intel Core i3, i5 или i7 с архитектурой Ivy Bridge |
i 90-140 тыс. |
Смартфоны с лучшей пыле- и влагозащитой
Сегодня защищённые мобильные устройства не редкое явление и на рынке представлены в достаточно широком ассортименте. Рассмотрим смартфоны известных брендов, соответствующие стандарту защиты IP68.
DOOGEE S95 Pro
Модульный смартфон повышенной прочности премиум-класса от китайской компании Doogee, известной своими защищёнными телефонами. Это новый производительный флагман с возможностью использования разных модулей – игровой, модуль рации, батареи и камеры ночного видения. Аппарат имеет достаточно прочный корпус, выполненный из титанового сплава с прорезиненными углами и противоскользящим покрытием. Все смартфоны линейки полностью защищены от попадания пыли, водонепроницаемы и ударопрочны, соответствуют стандартам IP68, IP69K и MIL-STD 810G.
Samsung Galaxy XCover Pro
Новинка от корейской компании Самсунг в защищённом корпусе – надёжный и производительный смартфон, способный работать в экстремальных условиях и оснащённый всеми премиальными опциями, в том числе, иммерсивным экраном, долговечной батареей и всесторонней защитой данных посредством системы Samsung Knox. Galaxy XCover Pro обладает защитой IP68 и может выдерживать падения с высоты до 1,5 м даже без защитного чехла, сертифицирован по стандарту MIL-STD 810G для использования на большой высоте, при повышенной влажности воздуха и прочих суровых условиях окружающей среды.
Ulefone Armor 7
Свежая версия популярного защищённого мобильного девайса с хорошей трёхмодульной камерой (с возможностью ночной съёмки и мощной вспышкой), а также производительным чипсетом. В смартфоне есть датчик сердечного ритма, возможность разблокировки по лицу и беспроводной зарядки, так что это один из самых заряженных защищённых телефонов. Корпус устройства надёжно защищает «железо» при падениях (MIL-STD 810G), не позволяет проникать пыли, влаге и горячим струям воды под давлением (IP68, IP69K).
Huawei P40 Pro
Высокопроизводительный флагман в необычном стильном дизайне от компании Huawei с топовой начинкой, дисплеем, скруглённым по всем граням, ультрабыстрым 5G-чипсетом Kirin 990 и отличной камерой (система из четырёх камер Leica Ultra Vision с улучшенными возможностями искусственного интеллекта). При всех своих преимуществах флагман имеет также водонепроницаемый корпус по стандарту IP68.
Samsung Galaxy S20+
Самая удачная модель в данной линейке Samsung, не такая большая как S20 Ultra, но больше, чем S20, с ёмким аккумулятором, хорошим процессором, отличной камерой и достойным объёмом памяти. Камеры здесь в сравнении с Galaxy S10 более усовершенствованы, с превосходной ночной съёмкой и мощным зумом, – на них и сделана ставка. Также присутствует защита Samsung Knox, как и подобает флагману, и, конечно же, присутствует защита от влаги и пыли IP68.
Apple iPhone 11 Pro
Флагманский смартфон от небезызвестной компании Эппл, с одним из лучших на сегодня тройным модулем камеры, обеспечивающим качественную фото и видеосъёмку. Девайсы отличаются отменной производительностью, а все последние модели Айфона имеют защиту IP Причём компания Apple заявляет, что iPhone 11 выдерживает полчаса на глубине до 2 метров, а iPhone 11 Pro и Pro Max и вовсе могут погружаться на 4 метра.
Samsung Galaxy S10+
Отличный стильный и высокопроизводительный смартфон от Самсунг, с хорошей камерой, большим качественным дисплеем, мощным процессором и превосходным качеством сборки. Мобильное устройство поддерживает IP68, оснащено ударопрочным стеклом на задней панели Gorilla Glass 5 и спереди защитным стеклом от воды Gorilla Glass 6.
Единственный недостаток таких смартфонов – это их ценник, хотя и в среднем ценовом сегменте, и даже среди бюджетных моделей можно найти отличные решения вроде защищённых девайсов от известных компаний DOOGEE или Blackview, которым не страшны ни вода, ни пыль, ни другие экстремальные внешние условия
Если функциональные возможности устройства волнуют меньше всего, можно также обратить внимание на телефоны брендов Ginzzu, Digma, TeXet, которые предлагают действительно практически «неубиваемые» модели
Девайсы с защитой IP68 – лучший выбор для активных людей. Они могут находиться в песке и способны выдерживать погружение в воду, и даже работать определённое время на небольшой глубине – многим пользователям придётся по вкусу возможность подводной съёмки.
Что обозначают цифры в IP67
Классификация по степеням включает различные символы. Чем выше показатель, тем качественнее товар и выше его пылеводонепроницаемость. Все характеристики, отраженные в цифровом коде, можно увидеть в специальных таблицах. Ими чаще пользуются специалисты, но во времена интернета доступ к таким данным не ограничен.
Первая цифра
Первой цифрой определяется прочность, которую может обеспечить оболочка:
- при доступе человека к опасным частям;
- самому оборудованию, находящемуся под оболочкой.
Обозначения первой цифры кода и описание значения можно увидеть в таблице 1:
Клетка Фарадея своими руками
| Код
(первая цифра) |
Уровень защиты человека
и надежность от воздействия посторонних предметов |
| – без защиты | |
| 1 | – не защищено от сознательного действия |
| 2 | – не доступно для пальцев рук |
| 3 | – код для электроинструментов, куда могут попасть посторонние предметы (твердые) размером более 2,5 мм |
| 4 | – означает провода, болты, гвозди и другие объекты размером более 1 мм |
| 5 | – при незначительном попадании пыли оборудование не выйдет из строя,
– надежно от воздействия контактов |
| 6 | – пыленепроницаемость оболочки,
– максимальная надежность от контакта |
Вторая цифра
Вторая цифра показывает надежность от проникновения влаги и ее вредного воздействия на работоспособность оборудования. Характеристика второй цифры кода расшифровывается по таблице 2:
| Код
(вторая цифра) |
Уровень защиты
от влажности |
| – ненадежный | |
| 1 | – безопасно от вертикально капающей воды |
| 2 | – вертикально поступающая жидкость не нарушит функциональность при отклонении устройства на 15° |
| 3 | – защищено от дождя, а также дождевых капель и брызг, падающих под углом до 60° по вертикали |
| 4 | – защищено от брызг, поступающих в любом направлении к устройству |
| 5 | – надежно от водяных струй, льющихся с любого направления |
| 6 | – возможность пребывания в морской воде и под сильными водяными потоками |
| 7 | – устройство влагозащищенное, водонепроницаемость обеспечена при кратковременности погружения на глубину до 1 м |
| 8 | – полная водонепроницаемость при нахождении в воде любое количество времени,
– работоспособность в условиях попадания воды при постоянном давлении подводного режима |
Так для бытовой электророзетки указанный класс защиты обозначает «айпи» (значит, что розетка защищена от проникновения), с кодом 2 по первой таблице и кодом 2 по второй (IP22) – устройство защищено от проникновения внутрь руками, а также не подвержено попаданию вертикально льющейся воды. А кодом IP67 маркируются влагозащищенные и пыленепроницаемые приборы.
Как самостоятельно сделать простую ТВ антенну? Как установить и настроить спутниковую антенну самостоятельно? Как правильно выбрать аккумулятор для автомобиля? Что означает селективность в электрике, виды селективной защиты Что такое конденсатор, где применяется и для чего нужен Сколько ватт в киловатте? Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула Что такое инфракрасный плёночный теплый пол? Vadim Kampel июль 2016. 6408 Как это работает?ГаджетыСмартфонТехникаТехнологии » class=»question__header-menu»> Ответить Ответить Комментировать Подписаться 2 ответа Maxim Chappie 3 года назад Бот самоучка
Если производитель телефона не врет, указывая степень зашиты оболочки от проникновения — IP68, то да, можно. Цифра 6 означает полную пыленепроницаемость, а цифра 8 то, что устройство переносит погружение в жидкость и будет продолжая работать. К слову, подобное обозначение применяется, например, в силовых разъемах и означает его полную герметичность и способность сохранять работоспособность в экстремальных условиях.
ДРУГИЕ ОТВЕТЫ АВТОРА За что уважать старших?Почему трёхцветные котята всегда женского пола?Правда ли, что голуби — это «летающие крысы»? 2 » class=»answer__menu»> Alila Max 3 года назад Пользователь TheQuestion
У меня S7, погружался в бассейн с морской водой.Единственное звук стал приглушенным. Где-то 6 часов спустя динамики высохли и звук стал норм.
1 » class=»answer__menu»> Ответить Рейтинг вопросов за день 1 Какие у диких волков есть принципиальные отличия от домашних собак по внутреннему строению? Какие органы подверглись изменению в процессе эволюции и одомашнивания волков? 2 Какие ошибки с точки зрения архитектуры и здравого смысла допущены в строении тела человека? 3 Почему исчезновение наглядности в физическом исследовании порождает не только научно-теоретические, но и философские проблемы? Как эта проблема решается методологически? 4 Какие анекдоты про студентов вы знаете? 5 Сколько людей испарилось при взрыве ядерной бомбы в Хиросиме, оставив только тень на камнях?
Как выбрать смартфон для использования в экстремальных условиях
У людей, которые хотят купить защищенный смартфон нового поколения, разные требования к устройству. Среднестатистический турист желает одновременно хвастаться стильным внешним видом телефоном, получить тонкий корпус и иметь возможность, грубо говоря, ронять устройство в лужу.
У людей со сложными профессиями требований больше. Они хотят иметь смартфон, защищенный от ударов и воды, то есть в прямом смысле неубиваемый телефон. Это отдельный класс устройств. Ударопрочный смартфон, защищенный от воды и пыли, зачастую не может похвастаться рекордной производительностью, но взамен гарантирует работоспособность практически в любых условиях.
Если хочется выбрать бронированный смартфон, нужно обращать внимание не несколько ключевых особенностей такого устройства
- Смартфон, защищенный от ударов и воды, будет иметь не только класс защиты корпуса IP68, но и специальные накладки по периметру. Они демпфируют удары, снижая возникающие ускорения и силы.
- Модель со съемным аккумулятором обязательно имеет заднюю крышку на болтах. Она располагается на герметизирующей резиновой прокладке. Устройство такого класса может быть с батареей от 10000 мАч, что обеспечит крайне длительный срок автономной работы.
- Хороший противоударный смартфон обязательно имеет защиту экрана стеклом Gorilla Glass. При этом толщина такого слоя выше, чем у среднестатистических моделей для простого использования.
Самый прочный смартфон обязательно предусматривает несколько типов воздействий. К примеру, обычный линейный бампер из резины хорошо предохраняет от падения устройства на торец или плашмя. Но не защищает от ударов, приходящихся на область малой площади. Поэтому антиударный смартфон в защищенном корпусе окружается комплексной накладкой-бампером. Она сделана из резины и имеет стальные элементы. Задача последних — распределить усилие точечного воздействия на большую площадь. В результате ударостойкий смартфон выдерживает падение на поверхность со сложным рельефом.
Расшифровка
Чтобы понять, насколько хорош уровень защиты от пыли и влаги определенного устройства, нужно знать точную расшифровку понятий. Обе цифры стандарта важны:
- Первое значение определяет уровень защищенности от попадания пыли и твердых предметов;
- Второе значение определяет защищенность от проникновения в корпус влаги.
Чем выше значение (больше цифра), тем лучше уровень защиты. Характеристики меняются в зависимости от значения, давайте подробно изучим доступные варианты в таблицах.
| Степень | Размер твердого предмета, от которого защищено устройство | Защита от проникновения |
| – | Любые предметы могут проникать внутрь корпуса | |
| 1 | от 50 мм | Твердых объектов большого размера |
| 2 | от 12,5 мм | Объектов среднего размера |
| 3 | от 2,5 мм | Мелких вещей и изделий |
| 4 | от 1 мм | Очень маленьких объектов |
| 5 | Частично пылезащищенное | Мелких частиц и пыли. Небольшое количество пыли может попадать внутрь, но обеспечено надежное соприкосновение с человеком/инструментом |
| 6 | Пыленепроницаемое | Полная непроницаемость для пыли. Надежное соприкосновение с человеком, проводниками, инструментами |
Исходя из данных первой таблички, вы можете понять, что означает степень защиты IP68, каким является уровень защиты IP67:
- Пыль не проникает в корпус;
- Существует специальная оболочка для защиты от твердых предметов;
- Получить легкий доступ к внутренним составляющим не получится.
Чтобы окончательно понять, чем отличается IP67 от IP68, нужно изучить еще одну таблицу, в которую включен второй показатель.
| Степень | Воздействие водой и влагой, от которых защищается смартфон | Защита от проникновения |
| – | Отсутствует, влага проникает внутрь корпуса | |
| 1 | Вертикальные капли | Воды, капающей вертикально. Такое попадание не нарушает работу устройства |
| 2 | Капли под углом 15 градусов | Дождя или брызг воды, падающих вертикально или под углом до 15 градусов |
| 3 | Капли под углом 60 градусов | Дождя или брызг воды, падающих вертикально или под углом до 15 градусов |
| 4 | Брызги | Брызг, которые падают под любым углом |
| 5 | Струи | Струй воды (любой угол) |
| 6 | Морские волны | Сильных водяных струй и морской влаги |
| 7 | Короткое погружение на глубину до метра | При кратковременном погружении в жидкость. Постоянная работа не предполагается |
| 8 | Погружение на глубину более метра длительностью до получаса | При кратковременном погружении устройство может работать до 30 минут |
| 9 | Вода с высокой температурой | При высокотемпературной мойке под давлением |
На основании данных второй таблицы приведем расшифровку степени защиты IP67 от влаги:
- Устройство выдержит полное погружение в воду;
- Максимальная степень погружения – до метра;
- Длительность нахождения в воде небольшая – несколько минут.
Защита от воды IP67 ниже, чем у следующей степени, отмеченной цифрой восемь. Стандарт защиты IP68 от пыли и воды предполагает такие возможности:
- Аппарат можно погружать на глубину, превышающую метр;
- Время работы устройства в воде – около получаса.
На основании приведенных выше данных можно сделать однозначный вывод – обязательно обращайте внимание на обе цифры, идущие после обозначения стандарта. А вот как определить, что лучше – IP67 или IP68?
- Основывайтесь на своих потребностях и желаниях;
- Если вы можете попасть в экстремальную ситуацию, любите соответствующие виды спорта и отдыха – выбирайте повышенные степени.
Каждый решает сам. Разницу степеней защиты IP67 и IP68 мы обрисовали максимально подробно – вам остается только выбрать. А мы порекомендуем аккуратно обращаться с устройством, несмотря на указанные значения – не стоит постоянно подвергать телефон или часы действию твердых предметов или влаги.
Не забывайте о существующих инструкциях, которыми изделия снабжает производитель – там указывается подробная информация, которая необходима пользователю.
Статья была полезна?
Расшифровка степени защиты
Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку. Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.
| Степень защиты | Диаметр твердых предметов, от которых обеспечивается защита | Защита от проникновения |
| — | Без защиты, внутрь корпуса могут проникать любые твердые объекты | |
| 1 | ≥ 50 мм | Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов. |
| 2 | ≥ 12,5 мм | Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов. |
| 3 | ≥ 2,5 мм | Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей. |
| 4 | ≥ 1 мм | Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов. |
| 5 | Пылезащищённое | Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. |
| 6 | Пыленепроницаемое | Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. |
Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обеспечивает защиту от проникновения внутрь корпуса воды и влаги.
| Степень защиты | Описание воздействия водой и влагой, от которой обеспечивается защита | Защита от проникновения |
| — | Без защиты, внутрь корпуса беспрепятственно может проникать вода. | |
| 1 | Вертикальные капли | Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу. |
| 2 | Вертикальные капли под углом до 15° | Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов. |
| 3 | Падающие брызги | Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов. |
| 4 | Брызги | Защита от брызг, которые падают на корпус под любым углом. |
| 5 | Струи | Защита от струй воды, которые падают на корпус под любым углом. |
| 6 | Морские волны | Защита от сильных водяных струй и морской воды. |
| 7 | Короткое погружение на глубину до 1 м | Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается. |
| 8 | Погружение на глубину более 1 м длительностью до 30 мин. | Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут. |
| 9 | Воздействие с водой высокой температуры | Защита от воды при высокотемпературной мойке с водой под высоким давлением. |
Что касается степени защиты, которая используется производителями телефонов и смартфонов, то тут бывают самые разные варианты. Начиная, от простых степеней защиты, таких как IP54, до максимальных, таких как IP 67 и IP68. Для примера рассмотрим несколько телефонов и их степень защиты.
| Nokia 3720 classic | IP54, защита от пыли и брызг воды. |
| GINZZU R1D IP56 Red | IP56, защита пыли, струй воды и волн. |
| Samsung B2100 | IP57, защита от пыли и кратковременного погружения в воду на глубину до 1 метра. |
| CUBOT X10 | IP65, полная защита от пыли и струй воды |
| Sony Xperia Go | IP67, полная защита от пыли и воды при кратковременном погружении на 1 метр. |
| Texet X-driver | IP68, полная защита от пыли и воды при погружении длительностью до 30 мин. |
Нужно отметить, что в большинстве случаев, если степень защиты телефона или смартфона не IP67 или IP68, то производитель ее просто не указывает. Поэтому в характеристиках смартфонов редко можно встретить степень защиты IP54, IP56, IP57 или IP65.
Чаще всего встречаются степени защиты IP20, IP44, IP54, IP65.
IP20 — Обычно в помещениях используется электротехническое оборудование со тепенью защиты IP20.
IP44 — Применяется в помещении с повышенной влажностью, например, в ванне, стоит устанавливать устройства со степенью защиты IP44.
IP54 — Распространенная степень защиты для электротехнических комплектующих.
IP55 — Чаще всего производители электротехнических шкафов и щитов указывают степень защиты IP55.
IP65, IP67, IP68 — Требования к оборудованию подверженному атмосферным воздействиям. Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.
| Степень защиты IР | IP х0 | IP х1 | IP х2 | IP х3 | IP х4 | IP х5 | IP х6 | IP х7 | IP х8 | IP х9 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Защита отсутствует | Защита от вертикально падающих капель воды | Защита от падающих под углом 15° от вертикали капель воды | Защища от дoждя | Защита от водных брызг | Защита от водяных брызг под давлением | Защища от мощных водяных струй | Защита от попадания воды при погружении на определённую глубину и время | Защита от затопления (глубина указывается дополнительно, в м.) | Вода при чистке под паром / под высоким давлением | ||
| IP 0x | Защита отсутствует | IP00 | |||||||||
| IP 1x | Защита от частиц > 50,0 мм | IP10 | IP11 | IP12 | |||||||
| IP 2x | Защита от частиц > 12,5 мм | IP20 | IP21 | IP22 | IP23 | ||||||
| IP 3x | Защита от частиц > 2,5 мм | IP30 | IP31 | IP32 | IP33 | IP34 | |||||
| IP 4x | Защита от частиц > 1,0 мм | IP40 | IP41 | IP42 | IP43 | IP44 | |||||
| IP 5x | Защита от пыли частично | IP50 | IP54 | IP55 | |||||||
| IP 6x | Защита от пыли полностью | IP60 | IP65 | IP66 | IP67 | IP68 | IP69K |
Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.
Буквы
Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:
действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.
| Буква | |
| А | тыльной стороной руки |
| В | пальцем |
| С | инструментом |
| D | проволокой |
Вспомогательная буква «H» предназначается для обозначения высоковольтного электрооборудования. Дополнительные буквы «M» и «S» указывают на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, с движущимися частями находится соответственно в состоянии движения или неподвижности.
| Буква | Значение |
| H | Высоковольтная аппаратура |
| М | Во время испытаний защиты от воды устройство движется |
| S | Во время испытаний защиты от воды устройство неподвижно |
| W | Защита от погодных условий |
Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.
IP69K
Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).
Стоит ли покупать водонепроницаемый смартфон?
Ответ прост и однозначен — да. Особенно при использовании в опасных условиях. Достаточно, чтобы дома были дети или пользователь телефона работал в упомянутых ранее сырых, влажных местах. Чаще всего водонепроницаемость идет рука об руку с дополнительными элементами защиты, такими как: усиленный корпус или получение сертификатов, подтверждающих, что он выдерживает падение с определенной высоты.
Поэтому водонепроницаемый смартфон — это обычно устройство, устойчивое ко многим внешним факторам. Хотя его цена выше, чем у большинства на рынке, пользователь может быть уверен, что его можно безопасно использовать под дождем или снимать в воде без необходимости покупать специальный чехол или корпус.
Зачем покупать водонепроницаемый телефон? Потому что вы можете быть уверены, что он продолжит работать, когда вас застигнет сильный дождь, вы прольете на него напиток, он упадет в раковину или озеро. Затопление — одна из самых распространенных причин повреждения телефона после падений, поэтому покупка телефона с водонепроницаемым чехлом — очень хорошая идея.
