Степень защиты ip расшифровка

Какие тесты проводятся для сертификации устройства и присвоения номера IP?

Однако, чтобы производители могли добавить сертификацию IP в свой список характеристик устройств, они должны пройти серию испытаний, которые определят их подготовку к возможным ситуациям. В зависимости от уровня, эти тесты включают в себя:

Читайте: Почему телефон стал медленно заряжаться?

  • IPX1: 10-минутное испытание, при котором распыляется вода, эквивалентная 1 мм дождя в минуту.
  • IPX2: 2,5-минутное испытание для каждого направления наклона — всего 10 минут — при котором распыляется вода, эквивалентная 3 мм дождя в минуту.
  • IPX3: испытание продолжительностью не менее 5 минут, при котором распыляется объем воды, эквивалентный 10 литрам в минуту, при давлении от 50 до 150 кПа.
  • IPX4: тест, аналогичный тесту выполненному для сертификации IPX3 с той разницей, что защитный кожух снимается во время распыления.
  • IPX5: испытание продолжительностью не менее 15 минут — 1 минута на квадратный метр — при котором вода подается с расстоянии 3 метра и при давлении 30 кПа с объемом 12,5 литра в минуту.
  • IPX6: испытание продолжительностью не менее 3 минут — 1 минута на квадратный метр — при котором вода подается с расстояние 3 метра и давление 100 кПа при объеме 100 литров в минуту.
  • IPX6K: тест продолжительностью не менее 3 минут — 1 минута на квадратный метр — при котором вода проталкивается подается с 3 метра и при давлении 1000 кПа — 100 бар — с объемом 75 литров в минуту.
  • IPX7: испытание в течение не менее 30 минут, проведенное в самой нижней точке корпуса, в котором оно выполняется, на 1 метр ниже поверхности воды.
  • IPX8: испытание, обычно проводимое на глубине 3 метра ниже поверхности воды, с продолжительностью, согласованной с изготовителем.
  • IPX9K: испытание продолжительностью не менее 30 секунд для каждого из 4 углов (всего 2 минуты), при котором вода подается с расстоянии от 0,10 до 0,15 метра при давлении от 80 до 100 бар при температуре 80 градусов по Цельсию.

В дополнение к вышесказанному, необходимо иметь в виду, что уровень защиты IP не могут быть объединены с IPX6. Это означает, возможность устройства иметь защиту IPX7 и поэтому она поддерживает погружение, но не может противостоять движению воды, потому что он не прошел испытания, соответствующие степеням IPX5 или IPX6. Вот почему некоторые телефоны, например последние модели смартфонов, имеют двойную степень защиты, например: имеет степень защиты IP65/68.

Расшифровка степени защиты

В маркировке участвуют цифры от 1 до 9, причем увеличение порядкового номера кода говорит об увеличении степени защиты. Пылевлагозащита, согласно классификатора, составляет от IP00, когда конструкция совершенно не защищена, до IP 69 с максимальным уровнем безопасности.

Если по какому-либо параметру испытания не проводились, то производитель обязан соответствующим образом информировать потребителя, то есть отражать в маркировке, ставя знак «х», например, IP5Х.

Первая цифра

Первый символ характеризует защиту от попадания пыли и механических предметов. Чем больше цифра, тем к более мелким предметам гарантируется устойчивость:

  • 0 – полное отсутствие защиты;
  • 1 – защита от случайных прикосновений, попадания предметов больших (50 мм), отсутствие защиты от сознательного воздействия;
  • 2 – защита от попадания пальцами и предметами с размерами больше 12,5 мм;
  • 3 – гарантируется невозможность попадания инструментов, кабеля и частиц с размерами более 2 мм;
  • 4 – невозможность попадания проводов, крепежных элементов и частиц более 1 мм;
  • 5 – частичная защита от попадания пыли, которая не влияет на работоспособность устройства;
  • 6 – полная гарантия от попадания пыли.

Шестой класс гарантирует полную защиту от любого возможного контакта частей тела человека с элементами устройства.

Вторая цифра

Вторая цифра маркировки несет более широкую информацию, поскольку гарантирует защищенность от попадания влаги (капель, брызг), погружения в воду. Нормальное функционирование обеспечивается как во время взаимодействия с неблагоприятными факторами, так и после этого.

Важно! Водозащищенность и водонепроницаемость имеют различное значение, причем второе свойство обеспечивает большую надежность

В данном случае классификация затрудняется тем, что брызги воды могут попадать на устройство с любых направлений, соответственно, защита должна обеспечивать работоспособность устройств в любых ситуациях. Таблица классов имеет следующий вид:

  • 0 – отсутствие защиты;
  • 1 – нормальная работа устройства при попадании вертикальных капель воды;
  • 2 – работа устройства при отклонении капель на угол до 15⁰;
  • 3 – защита от брызг дождя под углом до 60⁰ к вертикали;
  • 4 – допускается попадание брызг с любого направления;
  • 5 – защищенность от непрерывных струй воды;
  • 6 – улучшенная защита от струй (допускаются сильные струи);
  • 7 – нормальное функционирование при кратковременном погружении в воду на глубину до 1 м;
  • 8 – нормальная работа при длительности нахождения в воде до получаса при глубине погружения до 1 м;
  • 9 – защита от высокотемпературных струй воды высокого давления.

Согласно приведенным данным, наивысшая и наиболее распространенная степень защищенности обеспечивается для оборудования класса ip 68. Устройства IP 69 используются на автомойках и подобных предприятиях. Для бытового применения вполне достаточно класса ip67, так как по степени защиты ip67 расшифровка должна значить:

  • корпус устройства гарантирует невозможность попадания пыли внутрь;
  • случайное попадание устройства в воду не нарушит функционирование.

Обратите внимание! У приведенной классификации нет позиции, которая гарантирует работоспособность конструкции при нахождении в воде на время один час и более. Данное требование удовлетворяется при следовании стандартам для военной техники

Кроме того, такими стандартами предусматривается более высокая степень надежности при воздействии физических нагрузок (ударах, ускорениях).

Дополнительные буквы

В том случае, если степень защищенности увеличена, по сравнению с классификацией, или не попадает под классификацию (первая цифра Х), то после цифрового обозначения может добавляться буквенный символ:

  • A – защита от касания тыльной стороны рук;
  • B – защита от касания пальцами;
  • C – невозможность касания инструментом;
  • D – невозможность попадания проволоки;
  • H – символ для обозначения высоковольтного оборудования;
  • S – работа устройства во время испытаний на водозащищенность;
  • M – выключение устройства на время испытания;
  • W – устойчивость к прочим погодным условиям.

Обратите внимание! В классификации имеется такой недостаток, что устройства, выдерживающие погружение в воду, могут быть слабо защищены от попадания струй воды. Поэтому для конструкций, которые попадают одновременно под несколько классов, допускается двойная маркировка, которая указывается через знак дроби, например, IP65 / IP68

Что обозначают цифры в IP67

Классификация по степеням включает различные символы. Чем выше показатель, тем качественнее товар и выше его пылеводонепроницаемость. Все характеристики, отраженные в цифровом коде, можно увидеть в специальных таблицах. Ими чаще пользуются специалисты, но во времена интернета доступ к таким данным не ограничен.

Первая цифра

Первой цифрой определяется прочность, которую может обеспечить оболочка:

  • при доступе человека к опасным частям;
  • самому оборудованию, находящемуся под оболочкой.

Обозначения первой цифры кода и описание значения можно увидеть в таблице 1:

  Клетка Фарадея своими руками

Код

(первая цифра)

Уровень защиты человека

и надежность от воздействия посторонних предметов

– без защиты
1 – не защищено от сознательного действия
2 – не доступно для пальцев рук
3 – код для электроинструментов, куда могут попасть посторонние предметы (твердые) размером более 2,5 мм
4 – означает провода, болты, гвозди и другие объекты размером более 1 мм
5 – при незначительном попадании пыли оборудование не выйдет из строя,

– надежно от воздействия контактов

6 – пыленепроницаемость оболочки,

– максимальная надежность от контакта

Вторая цифра

Вторая цифра показывает надежность от проникновения влаги и ее вредного воздействия на работоспособность оборудования. Характеристика второй цифры кода расшифровывается по таблице 2:

Код

(вторая цифра)

Уровень защиты

от влажности

– ненадежный
1 – безопасно от вертикально капающей воды
2 – вертикально поступающая жидкость не нарушит функциональность при отклонении устройства на 15°
3 – защищено от дождя, а также дождевых капель и брызг, падающих под углом до 60° по вертикали
4 – защищено от брызг, поступающих в любом направлении к устройству
5 – надежно от водяных струй, льющихся с любого направления
6 – возможность пребывания в морской воде и под сильными водяными потоками
7 – устройство влагозащищенное, водонепроницаемость обеспечена при кратковременности погружения на глубину до 1 м
8 – полная водонепроницаемость при нахождении в воде любое количество времени,

– работоспособность в условиях попадания воды при постоянном давлении подводного режима

Так для бытовой электророзетки указанный класс защиты обозначает «айпи» (значит, что розетка защищена от проникновения), с кодом 2 по первой таблице и кодом 2 по второй (IP22) – устройство защищено от проникновения внутрь руками, а также не подвержено попаданию вертикально льющейся воды. А кодом IP67 маркируются влагозащищенные и пыленепроницаемые приборы.

Как самостоятельно сделать простую ТВ антенну? Как установить и настроить спутниковую антенну самостоятельно? Как правильно выбрать аккумулятор для автомобиля? Что означает селективность в электрике, виды селективной защиты Что такое конденсатор, где применяется и для чего нужен Сколько ватт в киловатте? Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула Что такое инфракрасный плёночный теплый пол? Vadim Kampel июль 2016. 6408 Как это работает?ГаджетыСмартфонТехникаТехнологии » class=»question__header-menu»> Ответить Ответить Комментировать Подписаться 2 ответа Maxim Chappie 3 года назад Бот самоучка

Если производитель телефона не врет, указывая степень зашиты оболочки от проникновения — IP68, то да, можно. Цифра 6 означает полную пыленепроницаемость, а цифра 8 то, что устройство переносит погружение в жидкость и будет продолжая работать. К слову, подобное обозначение применяется, например, в силовых разъемах и означает его полную герметичность и способность сохранять работоспособность в экстремальных условиях.

ДРУГИЕ ОТВЕТЫ АВТОРА За что уважать старших?Почему трёхцветные котята всегда женского пола?Правда ли, что голуби — это «летающие крысы»? 2 » class=»answer__menu»> Alila Max 3 года назад Пользователь TheQuestion

У меня S7, погружался в бассейн с морской водой.Единственное звук стал приглушенным. Где-то 6 часов спустя динамики высохли и звук стал норм.

1 » class=»answer__menu»> Ответить Рейтинг вопросов за день 1 Какие у диких волков есть принципиальные отличия от домашних собак по внутреннему строению? Какие органы подверглись изменению в процессе эволюции и одомашнивания волков? 2 Какие ошибки с точки зрения архитектуры и здравого смысла допущены в строении тела человека? 3 Почему исчезновение наглядности в физическом исследовании порождает не только научно-теоретические, но и философские проблемы? Как эта проблема решается методологически? 4 Какие анекдоты про студентов вы знаете? 5 Сколько людей испарилось при взрыве ядерной бомбы в Хиросиме, оставив только тень на камнях?

Чаще всего встречаются степени защиты IP20, IP44, IP54, IP65.

IP20 — Обычно в помещениях используется электротехническое оборудование со тепенью защиты IP20.

IP44 — Применяется в помещении с повышенной влажностью, например, в ванне, стоит устанавливать устройства со степенью защиты IP44.

IP54 — Распространенная степень защиты для электротехнических комплектующих.

IP55 — Чаще всего производители электротехнических шкафов и щитов указывают степень защиты IP55.

IP65, IP67, IP68 — Требования к оборудованию подверженному атмосферным воздействиям. Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.

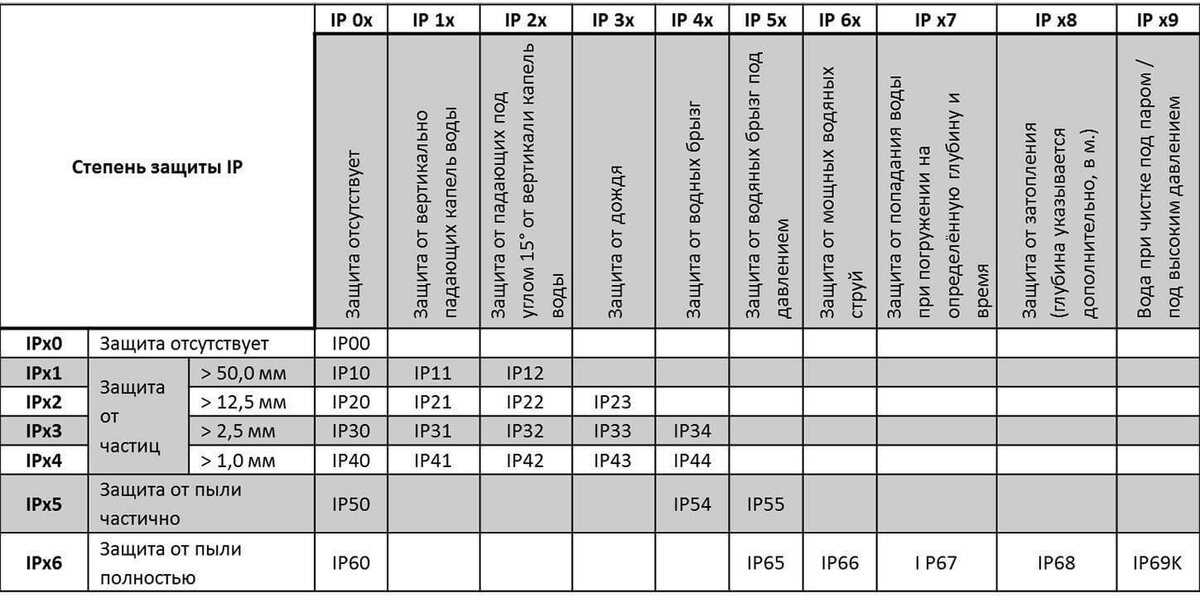

Степень защиты IР IP х0 IP х1 IP х2 IP х3 IP х4 IP х5 IP х6 IP х7 IP х8 IP х9
Защита отсутствует Защита от вертикально падающих капель воды Защита от падающих под углом 15° от вертикали капель воды Защища от дoждя Защита от водных брызг Защита от водяных брызг под давлением Защища от мощных водяных струй Защита от попадания воды при погружении на определённую глубину и время Защита от затопления (глубина указывается дополнительно, в м.) Вода при чистке под паром / под высоким давлением
IP 0x Защита отсутствует IP00
IP 1x Защита от частиц > 50,0 мм IP10 IP11 IP12
IP 2x Защита от частиц > 12,5 мм IP20 IP21 IP22 IP23
IP 3x Защита от частиц > 2,5 мм IP30 IP31 IP32 IP33 IP34
IP 4x Защита от частиц > 1,0 мм IP40 IP41 IP42 IP43 IP44
IP 5x Защита от пыли частично IP50 IP54 IP55
IP 6x Защита от пыли полностью IP60 IP65 IP66 IP67 IP68 IP69K

Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.

Буквы

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:

действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;

обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.

Буква
А тыльной стороной руки
В пальцем
С инструментом
D проволокой

Вспомогательная буква «H» предназначается для обозначения высоковольтного электрооборудования. Дополнительные буквы «M» и «S» указывают на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, с движущимися частями находится соответственно в состоянии движения или неподвижности.

Буква Значение
H Высоковольтная аппаратура
М Во время испытаний защиты от воды устройство движется
S Во время испытаний защиты от воды устройство неподвижно
W Защита от погодных условий

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

IP69K

Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.

Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).

IP67 против IP68: что еще нужно знать

Всегда стоит проверять документацию на веб-сайте производителя, чтобы увидеть,  исключения из рейтинга, который он составляет, если таковые имеются. Apple, например, имеет несколько строгих предостережений относительно водонепроницаемости Apple Watch, причем разные версии имеют разные рейтинги.

На своем сайте производитель пишет:

Водонепроницаемы ли Apple Watch? Они водостойкие, но не являются водонепроницаемыми. Например, вы можете использовать их во время упражнений (потеть), под дождем, или во время мытья рук.

Можно ли плавать, или принимать душ с Apple Watch? Они устойчивы к брызгам воды, но погружать их в воду надолго не рекомендуется. В них можно поплпвать в бассейне, но не для подводного плавания, катания на водных лыжах, или других экстремальных видов спорта, связанных с высокой скоростью воды, или погружением на большую глубину.

Принимать душ с Apple Watch можно, но мы не рекомендуем подвергать их воздействию мыла, шампуней, кондиционеров, лосьонов и духов, поскольку эти средства могут отрицательно повлиять на уплотнения воды и акустические мембраны. Часы следует ополаскивать пресной водой и сушить безворсовой тканью.

Водостойкость не является постоянным условием и может со временем уменьшаться, как в часах, так и и в телефонах!

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

Кто производит защищенные мобильные телефоны

Сегодня пылевлагозащищенные смартфоны предлагает множество брендов. Стандарту IP68 соответствуют Самсунг Galaxy S7, S8, Sony Xperia Z5 и масса других моделей. К сожалению, стремление к привлекательности конечной цены для потребителя ведет к экономии на защите. Поэтому идет много споров о соответствии флагманов последнего поколения стандартам водопылезащиты. Причина этому проста: производители сознательно умалчивают, не называют конкретный стандарт, заявляя только о возможности разговаривать под ливневым дождем.

Некоторые производители флагманов поступают честнее. Например, Huawei использует специальную конструкцию 3.5 мм миниджеков и интерфейсов зарядки, равнодушных к воде и исключающих ее попадание внутрь корпуса. Но все же выбор защищенного смартфона по параметрам лучше делать, ориентируясь на мнение экспертного сообщества. Есть даже энтузиасты, проводящие натурные тесты отдельных моделей.

Рассматривая рынок моделей для людей сложных профессий, можно найти даже смартфоны с рацией

Однако многие производители защищенных устройств уделяют внимание и массовому рынку. Здесь можно купить ударостойкий, пыле- и водонепроницаемый смартфон с хорошим процессором, экраном, количеством памяти

Среди признанных лидеров рынка давно идет конкурентная борьба, ведущая к непрерывному повышению качества предложений.

AGM

Данный бренд, основателем которого является целый ряд немецких и европейских концернов, сумел завоевать звание производителя топовых защищенных смартфонов. Модели от AGM – это вместилище современных технологий, от работы с несколькими СИМ и производительных процессоров, до двойных основных камер, поддержки быстрой зарядки.

При этом телефоны не боятся ничего. Они защищены от воды и пыли, соответствуют стандартам армии НАТО MIL-STD-810G, общему IP68. Телефоны можно ронять на бетон с высоты до 1.8 метров, они не боятся вибрации, критического охлаждения или резкого броска температуры. Стоимость моделей стартует от 13000 рублей.

Caterpillar

Компания, производящая популярные и известные защищенные смартфоны. Они не боятся ничего в буквальном смысле. Вода и пыль — мелочи для этих монстров.

Производитель делает упор именно на защиту устройств от всех воздействий. Применяется толстое стекло Gorilla Glass на экране, специальный бампер из резины со стальными накладками. Корпус делается из пластика со стальными элементами для высокой прочности и возможности упругой деформации. Отдельные модели данного производителя, например, B15Q — сертифицированы по армейскому стандарту НАТО MIL-STD-810G. Стоимость телефонов от Caterpillar начинается с отметки 14500 рублей.

BlackView

Отлично продвигаются на рынке продукты от BlackView. Эти смартфоны предлагают прекрасную производительность. Однако все модели этого китайского бренда имеют ряд особенностей.

  1. Защита построена по простой схеме. Здесь нет композитных бамперов из металла и резины.
  2. Вместо продуманных накладок используются крепящиеся болтами крышки на интерфейсах и разъемах. Это создает немалое количество неудобств для владельцев.

Цена на защищенные телефоны бренда стартует с 7500 рублей.

Jeep

Изделия данного производителя ориентированы на максимальную автономность. Здесь применяются резиновые рамки корпуса со стальными накладками. Легко купить модель с батареей от 10000 мАч, например, F605 с аккумулятором в 12000 мАч. Jeep намного дешевле Catterpillar. Стоимость моделей бренда начинается с 6000 рублей.

Land Rover (Discovery)

Данный производитель попытался играть на массовом рынке. Однако сегодня в продаже немного моделей, рассчитанных на среднестатистических пользователей. Телефоны защищены от ударов, воды и пыли, могут работать с 2 СИМ, имеют неплохие камеры, экраны. Однако Land Rover (Discovery) не могут считаться в полной мере экстремальными. Скорее, это сегмент устройств для туристов, не привыкших терять связь с цивилизацией. Цена на модели стартует с отметки 7500 рублей.

Степени защиты ip › Таблица

Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки.  Они соответствую ГОСТ 14254 — 2015.

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

Таблица защиты ip от внешних твердых предметов (первая цифра)

Таблица степени защиты электрооборудования ip от воды (вторая цифра)

Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.

При прикосновении человека к электрооборудованию различают такие виды защиты:

  • «A» — оборотной стороной руки;
  • «B» — пальцами рук;
  • «C» — ручным инструментом;
  • «D» — одиночными проводниками.

Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.

Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.

Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.

  • «H» — высоковольтное оборудование,
  • «M» — испытание производилось при движении,
  • «S» — испытание производилось при стационарном (неподвижном) состоянии.

«M» и «S» обычно применяют для оборудования с подвижными элементами.

Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.

Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.

Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.

Заключение

Смартфоны с защитой IP68 являются идеальным выбором для активных пользователей. Данные модели способны выдерживать краткосрочное погружение в воду, лежать в песке или во влажном помещении. Пользователи утверждают, что такие телефоны служат значительно дольше. Дополнительным аргументом за приобретение является возможность подводной съемки: такой режим актуален для любителей отдыха на море.

Недостаток защищенных телефонов — высокая цена. Производителям приходится использовать дорогостоящие технологии, чтобы корпус соответствовал стандарту IP68

Перед покупкой защищенного телефона важно взвесить все аргументы и понять, нужен ли такой тип защиты в конкретно вашем случае
