Проходной выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.
Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.
Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.
Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.
Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.
Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.
К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.

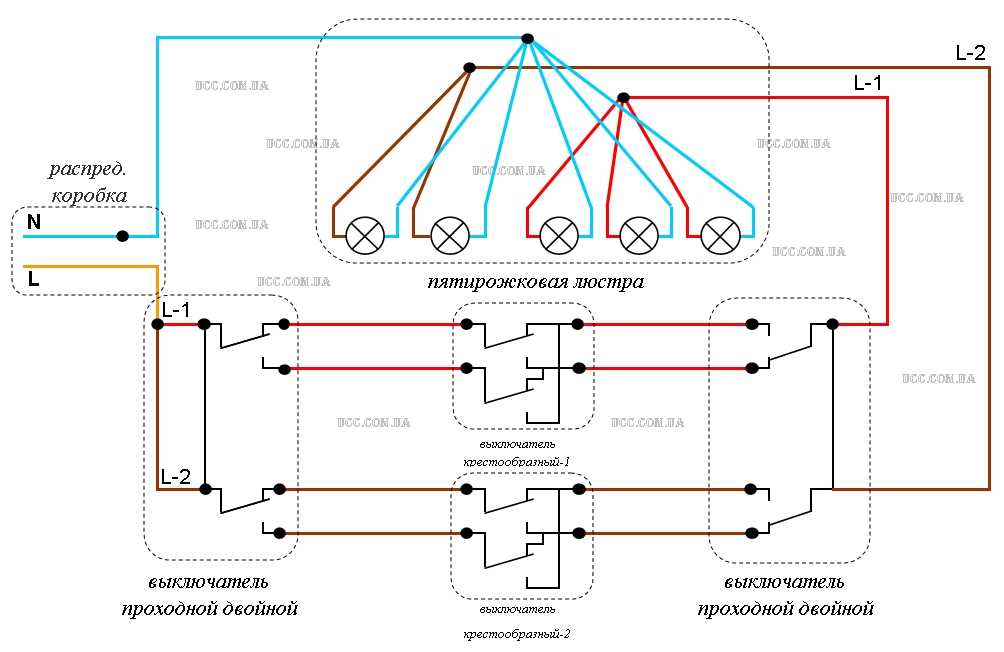

Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

https://youtube.com/watch?v=MoJ1df5rc0I

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке. Подключение проходного выключателя управление освещением из 3 х мест

Подключение проходного выключателя

Перед началом работы нужно подготовить схему подключения (в том числе в распредкоробке), сами выключатели и соединительные провода. Хорошо подходит для таких работ медный кабель с тремя однопроволочными жилами с сечением 1,5 мм² и пометкой «нг LS», указывающей на низкое дымовыделение и нераспространение возгорания. Число проводов зависит от количества выключателей и типа устанавливаемой аппаратуры. Однозначно нельзя применять для таких работ провода с многопроволочными жилами. Также следует взять индикатор, помогающий определить, куда подходит фаза.

Из двух мест

Такая схема хороша для бытового использования – при организации освещения коридора, лестничного пролета или спальни. В последнем случае выключатель света можно поместить в изголовье кровати. В распределительной коробке соединяют 4 кабеля. Два из них идут на выключатели, еще один – на люстру, и оставшийся – питающий провод с щиткового автомата освещения.

Простая схема с одноклавишными моделями реализуется так:

  • фаза с вводного автомата освещения подается на ввод первого переключателя;
  • та же самая фаза должна выходить со ввода второго устройства на светильник;
  • второстепенные отходящие жилы с переключателей соединяют в распредкоробке;
  • нуль и заземление идут сразу к светильнику.

Нажатие на кнопку любого переключателя разрывает цепь и тушит свет. Переход клавиши в другое положение замыкает ее, и светильник загорается.

Для двухклавишных моделей схема будет выглядеть иначе. Фаза в этом случае подсоединяется к обоим вводам первого выключателя. С вводов второго выходят проводники на люстры или светильники.

Из трех мест

Такая схема подключения проходного выключателя, помимо двух соответствующих устройств, включает третий элемент – перекрестный. У него одинаковое количество вводов и выходов: у одноклавишных приспособлений – по 2, у двойных – по 4 и т.д. Такое строение нужно для соединения линий, которые будут контролироваться, крест-накрест. Если проходные модели имеют на передней панели эмблему из двух треугольников с поперечным стыком, то перекрестные – с продольным.

Для подключения в распаечной коробке нужно найти два второстепенных проводника от проходных устройств. Их рассоединяют и включают между ними перекрестный. Кабели, приходящие с первого проходного устройства, подключаются на вход, а ведущие ко второму – на выход.

При желании схему можно расширять, добавляя в нее больше перекрестных устройств. Это позволяет управлять светильником с 4, 5 и более точек.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

«>

Порядок подключения

  • Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
  • Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
  • Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
  • Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.
  • Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
  • Выполняется монтаж пластиковой рамки на лицевую часть устройства.
  • Устанавливается клавиша (или клавиши).
  • На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши. На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Принцип управления источником света из двух мест

Прилагательное «проходной», добавляемое к существительному «выключатель», а точнее — переключатель, обозначает условия его работы, когда «проходя» мимо этого устройства, создается возможность включить или погасить лампы освещения.

Проходные выключатели могут располагаться на значительном удалении от контролируемого источника света и размещаться в отдельных помещениях.

Рассмотрим пример квартиры, в которой обыкновенный электрический выключатель для освещения комнаты может создавать определенные неудобства. Мы привыкли, что его обычно располагают у входа в помещение около двери на высоте плеча.

Если проход внутрь помещения осуществляется через коридор, то в последнем требуется включать свет.

Снимаем в коридоре верхнюю одежду для улицы и заходим в спальню. Здесь тоже надо включить свой светильник. Теперь освещение коридора нам не нужно и его требуется погасить. Придется возвращаться в коридор и оперировать входным выключателем. Это довольно неудобно.

Можно немного подумать и спланировать новую схему электропроводки, добавив в нее проходные выключатели №1 и 2. Условия управления светом в коридоре упростятся, ходить в полусумраке по квартире уже не придется.

Установив два проходных выключателя внутри коридора и спальни, создается больше бытовых удобств. Оба коммутационных аппарата №1 и №2 позволят одинаково оперировать светом с любого из помещений.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Проходной выключатель- как найти общую клемму?

Watch this video on YouTube
