Используем смартфон в качестве бортового компьютера автомобиля

Функции слежения

Жучок на машину для слежки позволяет отслеживать все передвижения транспортного средства, просматривать на карте местоположение автомобиля в режиме онлайн, оперативно получать отчетность о передвижениях за любой период времени, вести удаленный мониторинг показателей бортового компьютера, наблюдать за местоположением машины с планшета или смартфона из любой точки.

Суть данного процесса проста. Вы приобретаете специальное устройство, которое самостоятельно устанавливает связь со спутниками. Его называют GPS-маяк или GPS-трекер. После этого его необходимо установить в автомобиль, причем многие подобные средства даже не требуют дополнительных усилий по монтажу. Как правило, слежку за автомобилем можно осуществлять, просто спрятав его в салоне вашего личного автомобиля или вставить в специальный диагностический разъем OBD2.

После этого остается зарегистрировать свое новое устройство в специализированной системе, на что уйдет всего несколько минут. После этого вы можете быть уверены, что ваша бесценная собственность теперь находится под постоянным присмотром.

Как подключиться к бортовому компьютеру автомобиля со смартфона

Подключение автомобильного БК к смартфону желательно осуществлять на запущенном двигателе. Необходимо установить программу на смартфон, вставить адаптер в сервисный разъем, завести машину. Затем необходимо включить Bluetooth и осуществить поиск устройств. Адаптер может иметь имя с аббревиатурой scan, obd, elm или другое. К нему нужно подключиться. Если требуется код сопряжения, обычно это 1111 или 1234, если дрругое не сказано в инструкции к адаптеру или его описании на сайте.

После того, как соединение установлено, нужно запустить программу диагностики. Может потребоваться выбор устройстав Bluetooth, с которым осуществелно сопряжение.

Что нужно

Диагностические компьютерные выводы в виде трапециевидного порта с 16 контактами (OBD-II) на автомобилях начали устанавливаться еще двадцать лет назад. На сегодняшний день используется либо кабель, либо Bluetooth или Wi-Fi.

С их помощью можно решить следующие задачи:

контроль параметров авто в режиме настоящего времени;
определение доступных для проверки систем конкретного автомобиля;
считывание кодов ошибок и их расшифровка;
изменение автоматических настроек, конфигурации автомобильных систем.

Выполнить первичную электронную диагностику сможет каждый владелец авто, поскольку для такой процедуры не требуется специальных знаний и умений.

смартфон или другое цифровое устройство, на которое установлено специальное приложение;
адаптер для подключения к разъему.

Кроме того, существуют специальные сканеры уже со встроенным адаптером, которые поддерживают большинство стандартов передачи цифровых данных. Такие устройства предназначаются для профессиональной диагностики и используются чаще всего специализированными мастерскими.

Первый автомобиль с ДУ

Идея оборудовать детский автомобиль с электродвигателем контроллером впервые появилась у инженеров компании Peg Perego, одного из лидеров на рынке детского электротранспорта. Первая модель, которой можно было управлять удалённо стала Go Buggy Go, до 2012 года носившая название RC Buggy, предназначенная для детей в возрасте от 1 до 3 лет

В отличие от распространённых на то время моделей, где родителям было необходимо постоянно находиться возле маленького водителя, с пультом можно было делать это удалённо, сидя на лавочке, либо медленно прогуливаясь. Пульт RC Buggy позволял менять траекторию движения при помощи специального колёсика, имитирующего руль. Такое решение сделало модель бестселлером, а идея стала настолько успешной, что большинство современных моделей детских электромобилей комплектуются пультом дистанционного управления.

Программы

Car Home Ultra — приложение Андроид для водителей с удобным интерфейс и всеми необходимыми средствами и функциями https://play.google.com/store/apps/details?id=spinninghead.carhome&hl=ru. Torque Pro https://play.google.com/store/apps/details?id=org.prowl.torque (платная, для поиска лекарства погуглите). Возможности программы:

Диагностика ошибок Check-Engine
Отображение параметров в реальном времени на виртуальной приборной панели
Диагностика датчиков кислорода
Предупреждение о критических значениях параметров
Ведение логов с широким выбором параметров
Приблизительный расчет стоимости поездок, расхода бензина
Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder)
Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков)

Сниффер шины CAN

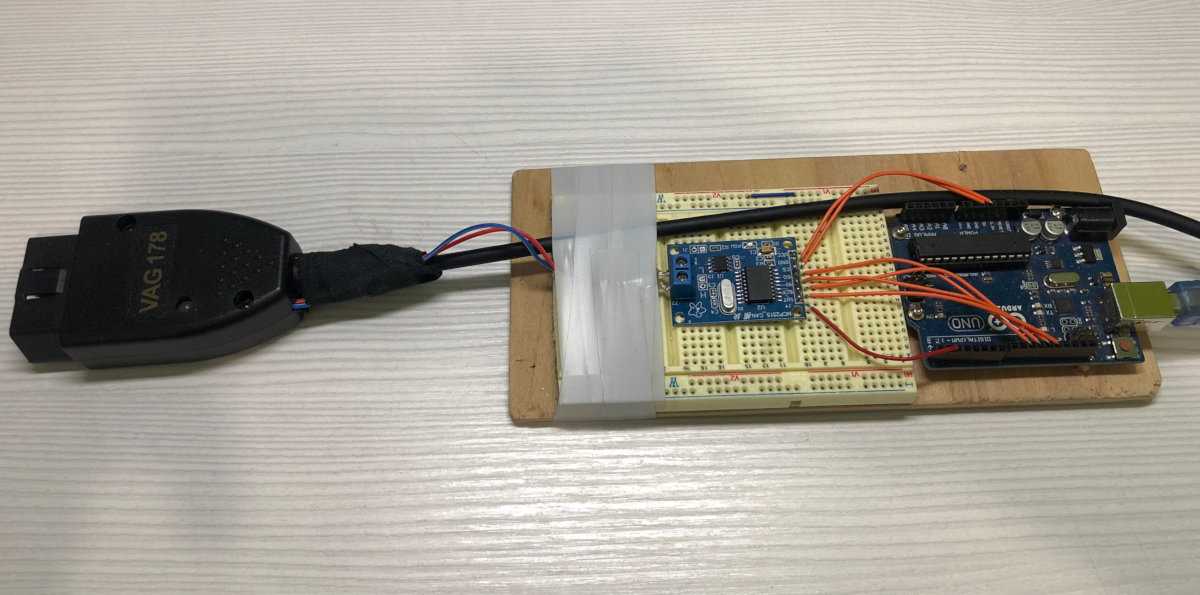

На основе Arduino Uno и модуля TJA1050 Niren с CAN-контроллером MCP2515 я собрал сниффер, который подключается в любое место в шине CAN и слушает пролетающий трафик. При этом сниффер никак не мешает работе систем. Чтобы подслушать, что отправляет VCDS, нужно подпаяться в сам диагностический кабель к пинам CAN-High и CAN-Low.

После подключения кабеля в разъем OBD2 можно наблюдать весь трафик между шлюзом и VCDS с помощью программы CANHackerV2. Для Arduino есть специальный скетч, он принимает данные по CAN и отправляет через преобразователь UART → USB в формате, который понимает CANHackerV2. Скетч находится в открытом доступе и лежит на GitHub.

Прослушав отправленные VCDS команды, я сформировал список команд, которые можно запрашивать у машины.

714 03 22 22 0D 55 55 55 55 — запрос;
77E 05 62 22 0D 55 65 AA AA — все двери закрыты;
77E 05 62 22 0D 00 65 AA AA — все двери открыты.

714 03 22 22 06 55 55 55 55 — запрос;
77E 04 62 22 06 2C AA AA AA — 44 литра;
77E 04 62 22 06 16 AA AA AA — 22 литра.

714 03 22 20 2F 55 55 55 55 — запрос;
77E 04 62 20 2F 36 AA AA AA — –4 °С;
77E 04 62 20 2F 67 AA AA AA — 45 °С.

Теперь нужно понять, есть ли способ получать эти данные без официального диагностического оборудования, чтобы затем их отображать.

Крепление планшета а автомобиле

У меня с закреплением планшета проблем не было. Я просто удалил часть приборной панели, где стоял встроенная CD-магнитола. Если вы не знаете как это делается почитайте руководство, посмотрите инструкции в интернете.

Если же вы хотите установить планшет где-то на приборной панели вот несколько способов закрепить планшет в автомобиле своими руками.

Я измерил и вырезал кусок пластика немного больше, чем отверстие, где была магнитола. Пластик такой можно найти в магазине.

Чтобы закрепить пластик на месте, я прикрепил его вдоль задней части эпоксидным клеем. Этот материал отлично подходит для крепления предметов сложной формы.

Полные настройки Android Auto

После подключения мобильного телефона к автомобилю мы можем выбирать и адаптировать его параметры прямо на смартфоне. Снова в Samsung, выбрав «Настройки»> «Дополнительные функции»> «Android Auto», мы найдем различные разделы, среди которых «Общие», «Уведомления» и «Система». В каждом из них есть ряд вариантов, которые позволяют нам выбрать свой предпочтения на мобильном при подключении к автомобилю . Мы можем сделать это, когда он уже привязан или нет, поскольку все это будет синхронизировано мгновенно.

Большинство его опций — активация или деактивация, что не позволяет вам делать с ними что-либо еще, но, тем не менее, они очень полезны, и мы объясним, из чего они состоят:

Автоматическое возобновление мультимедийного контента: в тот момент, когда наша машина останавливается, музыка приостанавливается, а когда мы возвращаемся ночью и запускаем Android Auto, воспроизведение музыки продолжается с того места, где оно было остановлено.
Погода: параметр, который показывает погоду в текущем местоположении на главном экране Android Auto.
Просмотр полученных сообщений: возможность чтения первой строки сообщений, полученных через SMS, Telegram или WhatsApp, когда автомобиль останавливается, например, на светофоре или при парковке.
Показывать уведомления о групповых сообщениях: позволяет получать на экране уведомление о новом сообщении о контракте, но без возможности его чтения, поскольку оно появляется во время вождения.
Бесшумные уведомления: мы будем получать предупреждения в сообщениях, но без каких-либо предупреждений.
Android Auto по беспроводной сети: позволяет использовать Android Auto или, наоборот, если в нашей машине его нет, удобно отключить.
Google Analytics: система сбора данных Google, которая получает ошибки и проблемы при использовании Android Auto для их улучшения.

Остальные параметры, которые появляются в Android Auto, — это те, которые предлагают нам больше разнообразных возможностей и особенно настроек. Среди них одна из тех, которые мы не можем игнорировать, — это настройка меню приложения. Отсюда мы можем отмечать, снимать отметки и заказывать все, что мы собираемся видеть на экране автомобиля при использовании Android Auto. Если нам это нужно, мы также можем добавить быстрый доступ к экрану для вызова контакта и даже для выполнения действия с помощником Google.

Так смартфон превращается в бортовой компьютер

Чтобы мобильный телефон можно было использовать в качестве бортового компьютера или диагностического инструмента, его необходимо связать с разъемом OBD-2 через Bluetooth или Wi-Fi. C помощью соответствующего приложения вы сможете наблюдать за расходом топлива и выводить на смартфон показания спидометра, а также данные о температуре и оборотах двигателя, величине и продолжительности ускорений и так далее.

DashCommand: С помощью этого приложения вы контролируете ваш автомобиль

Для движения по бездрожью или гоночных соревнований может быть полезной такая информация, как тормозной путь, время круга или наклон кузова. Кроме того, с помощью смартфона можно считывать коды ошибок бортового компьютера автомобиля, чтобы получить возможность устранить простые неполадки самостоятельно.

Доступные модули для разъема OBD-2 с Wi-Fi или Bluetooth вы можете найти в таблице чуть выше. Кроме того, интересные приложения для работы с данными от разъема OBD-2 (на iOS и Android) мы привели в следующей таблице.

Примечание: в силу ограничений протокола Bluetooth, с iPhone представленные модули совместимы только по Wi-Fi.

Название модели	Тип соединения	Цена, руб.	Ссылка на магазин
ieGeek OBD2 KFZ	WLAN	2100
OBD-2 Приложения для Android
Название	Разработчик	Цена	ссылка на Google Play
Torque Lite	Ian Hawkins	бесплатно	Скачать
Smart Control Free	SmartApps4Me	бесплатно	Скачать
DashCommand	Palmer Performance Engineering	бесплатно	Скачать
OBD-2 Приложения для iOS
Название	Разработчик	Цена	ссылка на iTunes
EOBD Facile	OUTILS OBD FACILE SARL	бесплатно	Скачать
DashCommand	Auto Meter Products, Inc.	770 руб.	Скачать
OBD Car Doctor	PNN Soft	бесплатно	Скачать

Фото: компании-производители

Источник

Этап 3: Использование

Теперь перейдём к основным аспектам использования Android Auto. С оболочкой можно работать как через дисплей в машине, так и со смартфона, поэтому в каждом разделе рассмотрим и тот, и другой сценарии.

Установка и удаление софта

Так как Android Auto по своей сути представляет собой просто оболочку над основной системой, установленные в телефоне приложения будут отображаться и в этом режиме – единственное, у них должна быть заявлена его поддержка.

Работа с главным экраном

При использовании Андроид Авто со смартфона основную часть его главного экрана занимают разнообразные уведомления: напоминания, сообщения, подсказки навигатора.

Сверху находятся кнопки доступа в меню оболочки и запуска микрофона.

Внизу расположена панель инструментов для быстрого доступа к главному экрану, построению маршрута, принятию вызова, музыкальному проигрывателю.

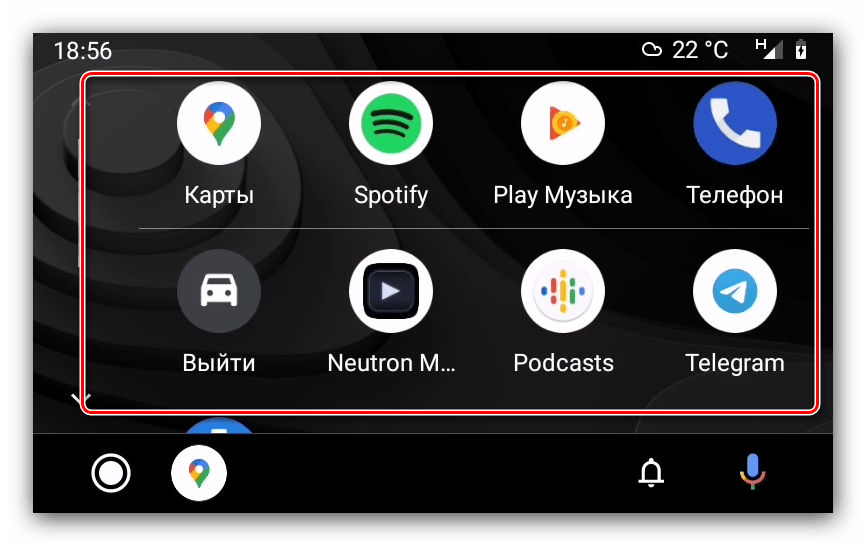

На дисплее автомобиля всё реализовано несколько иначе. Во-первых, основное пространство занимают либо карта с проложенным маршрутом, либо меню с программами, причём оболочка группирует их по важности.

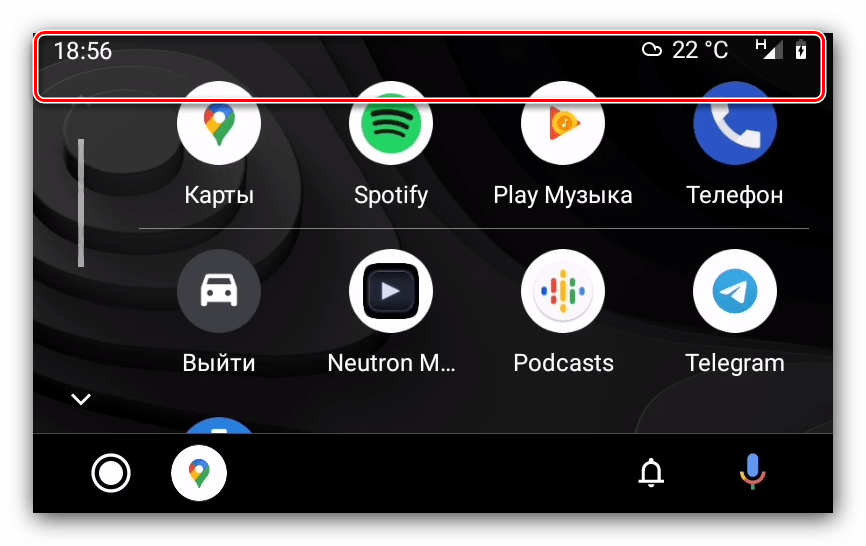

Во-вторых, верхняя часть задействована только для индикации времени, состояния связи и контроля за зарядом батареи.

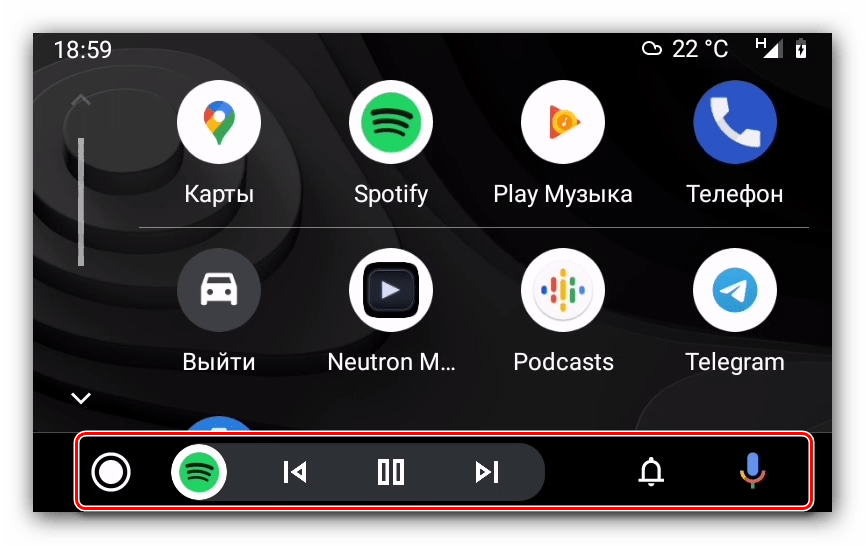

В-третьих, основные элементы управления сгруппированы внизу – переключение между средством навигации и списком программ, виджет мультимедиа, доступ к перечню уведомлений, а также вызов голосового ввода.

Звонки

Совершение звонков и ответ на входящий вызов в оболочке Android Auto происходит так:

При входящем звонке на экране смартфона или дисплее автомобиля появится уведомление – тапните по нему для приема.

Для исходящего вызова можете воспользоваться телефоном – как при обычном взаимодействии, либо с помощью голосовой команды. Выполнение этой операции посредством бортовой системы автомобиля также возможно – нажмите на кнопку перехода в меню.

Далее – на иконку звонилки.

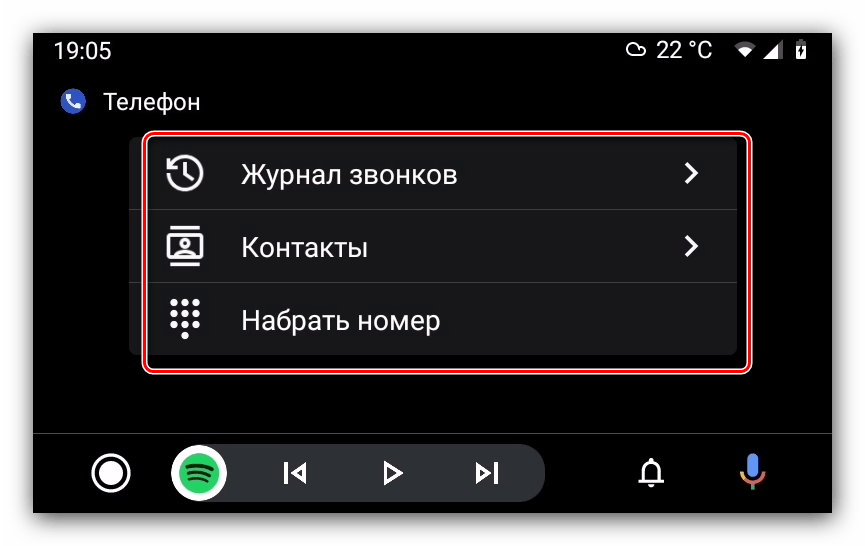

Выберите подходящий вам вариант.

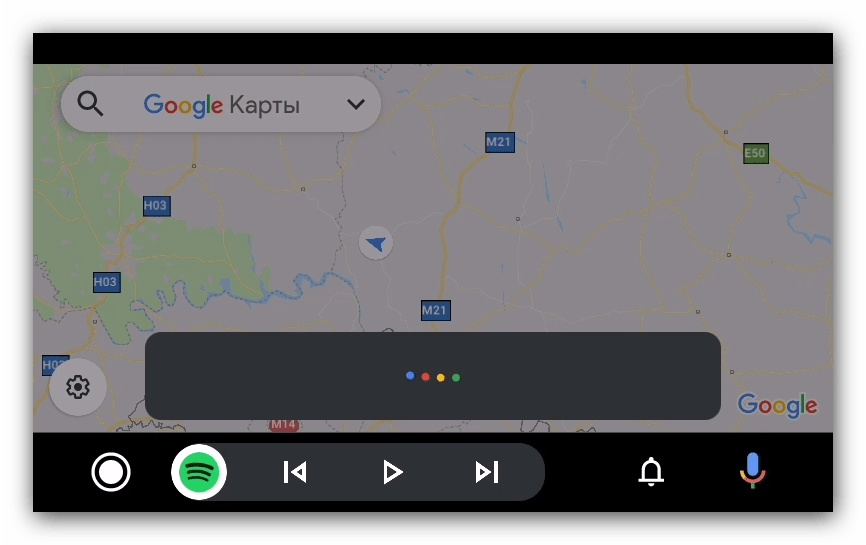

Также можете использовать вызов голосовой командой: скажите «Окей Гугл», затем «Позвонить» и надиктуйте имя абонента или номер ввода.

Проложение маршрута навигации

Методов создания маршрута в Google Картах доступно два.

Первый вариант – использовать голосовые команды: активируйте соответствующий ввод, после чего проговорите «Маршрут *требуемый адрес*».

Второй – проложить вручную с помощью дисплея машины. Первым делом остановите автомобиль и переведите в режим парковки. Далее откройте панель приложений.

Выберите «Карты».

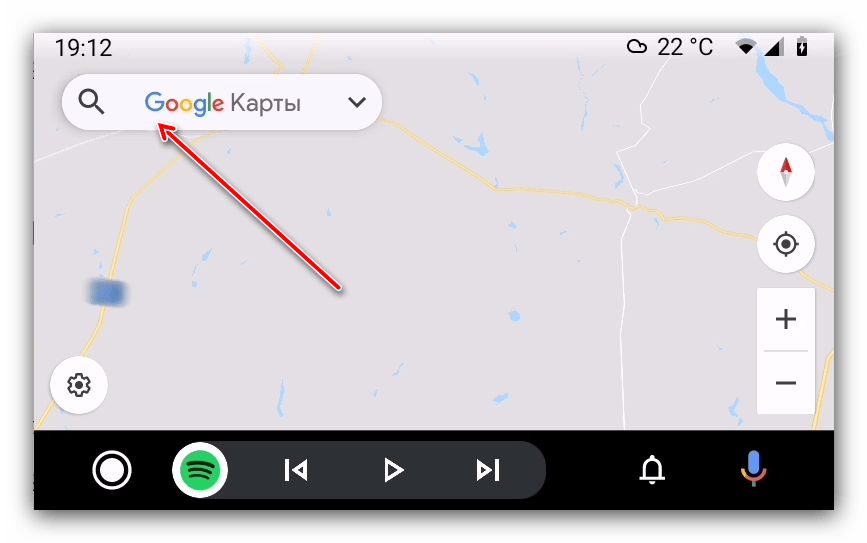

Нажмите на полоску поисковика в верху и наберите название конечного пункта.

Будет проложен маршрут от вашего текущего местоположения к выбранному адресу.

Частые ошибки и пути их решения

Вопрос подключения оборудования не всегда проходит успешно. На этом этапе могут возникнуть разные проблемы — Андроид Авто не видит телефон, не соединяется, или имеют место другие ошибки. В таких ситуациях могут потребоваться следующие действия:

Еще раз убедитесь, что автомобильная магнитола и телефон поддерживают Android Auto.
Замените USB-кабель, если имеют место подозрения о его повреждении.
Проверьте смартфон на факт наличия обновлений.
Убедитесь, что приложению Андроид Авто достаточно разрешений.
Сделайте правильные настройки.
Удалите программу и попробуйте ее переустановить с нуля.

Как правило, такие действия помогают справиться с ситуацией, когда Android Auto не видит телефон, или имеют место другие сбои в работе.

Подключить смартфон к Андроид Авто — вопрос нескольких минут. Главное, чтобы под рукой было совместимое с приложением оборудование, качественный кабель (при подключении по USB) и подробная инструкция.

Синхронизация OBD2 с телефоном.

Шаг 1. Подключаться к адаптеру необходимо будет через приложение. В каждом приложении для Android-устройств это делается по-разному. Но обычно окно с выбором варианта подключения заметно сразу. Статус подключения вы сможете увидеть, оценив наличие показателей и сведений об автомобиле в самом приложении.

Шаг 2. Синхронизация будет завершена только в том случае, когда приложение даст соответствующий сигнал об этом: он может быть показан пользователю в виде внутреннего уведомления или выплывающей строки. Вы должны увидеть появление данных об автомобиле, а также о его технических системах.

Слежение через смартфон

В качестве программного жучка для слежки может выступать даже самый обычный смартфон. На него ставится специальная программа-шпион, а сам смартфон прячется в автомобиле. У этого варианта множество очевидных преимуществ. По стоимости он выходит дешевле, чем GPS-трекер, особенно если вы планируете его использовать недолгое время. К тому же маловероятно, что злоумышленник догадается, что по забытому в машине смартфону его могут отследить.

Это чрезвычайно удобно, так как подкинуть телефон можно просто и в чужую машину, а можно оставить и в своей. Появляется возможность использовать этот смартфон не по его прямому назначению. Например, в любом месте, где будет ловить сеть, не покупая сим-карт, вы сможете отследить, где он находится. Можно отдать или одолжить смартфон человеку, за которым вы хотите проследить. И не только отслеживать его местонахождение, но и прослушивать, чего не удастся сделать со стандартным GPS-трекером.

К тому же такой смартфон всегда под рукой. Установив такую программу-шпион на мобильник, можно больше не таскать с собой ничего лишнего. А в случае необходимости просто подкинуть телефон в автомобиль или «забыть» в квартире человека, про которого хотите узнать дополнительную информацию. К тому же эту шпионскую программу можно использовать вовсе бесплатно. Как правило, у таких программ существуют бесплатные периоды пользования (до одного месяца), а с GPS-трекером так сэкономить не удастся.

Таким образом, без дополнительных затрат и трудностей вам удастся отследить автомобиль или узнать, о чем разговаривает ваш знакомый. Осуществлять такую слежку за машиной через компьютер не составит никакого труда.

Инструкция ELM327

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Подключение к авто в программе InCarDoc free

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:

сброс ошибок авто в программе InCarDoc free

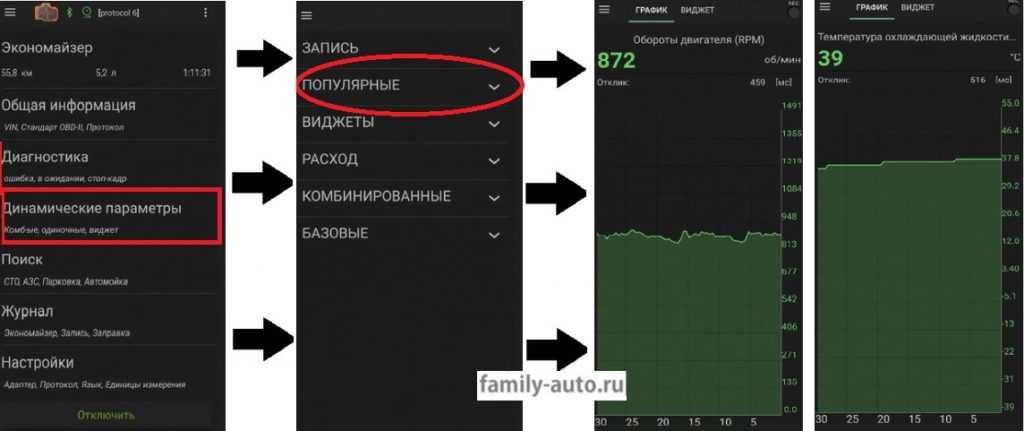

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Если в смартфоне есть встроенный ИК-порт

Хоть большинство разработчиков и считают ИК-порт устаревшей технологией, производители смартфонов из Китая нашли этой функции достойное применение — управление электронными домашними приборами, в том числе и телевизорами.

Управление данным способом доступно только через ОС Android.

Чтобы пользователь мог использовать мобильное устройство с возможностью ИК-порта в качестве пульта для ТВ, сначала необходимо скачать приложение Mi Remote, которое рассматривалось ранее.

После установки программы следует настроить устройство как пульт, для этого нужно следовать простой пошаговой инструкции:

Открываем приложение Mi Remote и нажимаем на вкладку добавить (белый плюс в левом верхнем углу)
Затем нужно выбрать необходимый тип устройства. В нашем случае — телевизоры.
Затем необходимо выбрать нужный бренд ТВ из предложенного списка.
После этого программа предложить проверить исправность подключения. Для этого нужно следовать инструкциям приложения.

Если все этапы инструкции были выбраны правильно, пользователь может использовать смартфон в качестве пульта от ТВ.

Особенности

При выборе стоит направить внимание на ЭБУ мотора вашего стального жеребца, так как они делятся на три вида

Все авто зарубежного производства имеют в наличии бортовые компы, и потому обладатель этого авто с наличием в собственном салоне данного устройства, будет нести больше валютных утрат, но уверяем вас, что это платить есть за что.

Так давайте же просмотрим, какими же функциями владеют бортовые компы. В данном видео, вас ознакомят с аннотацией по установке БК Мультитроникс.

Читайте:

Сначала, каждый бортовик – это электрическое устройство. Так же данный аппарат берет на себя все деяния, которые связаны с подсчетом и подачей инфы водителю.

Так же на дисплее БК показана вся информация, в какой нуждается шофер при управлении транспортным средством.

Некие, устроены так, что в случае поломки определенной внутренней части авто. Они сумеют поработать за неё.

Растаможка авто калькулятор. Читайте более подробную информацию на нашем веб-сайте.

Тут, вы найдёте отзывы про иридиевые свечки.

В этой статье, вы найдёте эталон резюме для водителя.

Бортовой компьютер марки Мультитроникс обладает следующими функциями:

Подходит к сорока разным протоколам.
Уведомляет о дефектах, так же расшифровывает код данной ошибки.
Голосом оповещает о выходе машины за границы обычных критерий.
Так же голосом именует все предусмотренные характеристики программ.
Голосом ставит в извещение количество бензина в баке, в особенности комфортно на заправке.
Так же данный бортовой компьютер имеет свойство вести учет поездок на автомобиле, где он установлен.
БК Мультитроникс имеет свойство держать под контролем качество залитого в бак бензина.
Так же устройство пристально смотрит за расходом бензина.
Имеет свойство голосом уведомлять о габаритных огнях, которые водитель забыл выключить.
Может обеспечивать оптимальную температуру в салоне авто для его пассажиров.

Бортовой компьютер Multitronics Comfort X10

Бортовой компьютер Multitronics Comfort X10 Купить Multitronics Comfort X10 multitronics-comfort-x-10 …

Читать далее: Защитная пленка для автомобиля: описание,виды,плюсы и минусы,фото,видео.

Читайте:

Ничего сложного в этом нету если вдуматься ),настроил один раз и ездиешь наслаждаешься,Бортовик вещь полезн…

Важной функцией для многих водителей является контроль залитого в бак топлива на качество. Так же данный прибор имеет одно отличное качество, которое отличает его от многих других бортовых компьютеров, это экономия бензина. Ведь Мультитроникс сам регулирует нужное впрыскивание бензина

Ведь Мультитроникс сам регулирует нужное впрыскивание бензина.

Так же с помощью БК Мультитроникс вы сможете увеличить безопасность вашего личного транспорта во время парковки.

Перед покупкой бортового компьютера необходимо посмотреть на ЭБУ двигателя вашего транспортного средства и только после этого приобретать соответствующий «бортовик».

На экране БК высвечивается вся необходимая информация для водителя. Иногда, в случае поломки некоторых внутренних частей автомобиля (имеется в виду электроника), устройство может работать за них. Но при этом оно сообщит, что в автомобиле произошла поломка и ее необходимо устранить в кратчайшие сроки.

Функции, которыми обладает бортовой компьютер «Мультитроникс»:

Подходит к большому количеству автомобилей.
Выводит сообщения о неисправностях в транспортном средстве.
Существует голосовое сообщение, если автомобиль работает в ненормальных условиях.
Также БК голосовым сообщением уведомляет об остаточном бензине в баке, что крайне удобно для своевременной заправки.
Контролирует качество заправляемого бензина, если оно ниже положенного, моментально на экран выводится сообщение об этом.
Если водитель забыл включить габаритные огни, бортовой компьютер «Мультитроникс» сообщит об этом.
Определяет расход бензина.

Во многих случаях решающим фактором в приобретении БК является то, что он может контролировать качество бензина, в нынешнее время это очень актуально. Некачественное топливо очень часто приводит к серьезным последствиям и поломкам автомобиля. Вдобавок «Мультитроникс» самостоятельно контролирует впрыск бензина, тем самым транспортное средство становится более экономным.

Android Auto — лучшие приложения

Для использования некоторых функций, нужно устанавливать дополнительно программы, а если вы хотите заменить навигацию, то придется кроме установки, достаточно сложно подключать их в Андроид Авто.

Для просмотра YouTube каналов, нужно установить CarStream.

С помощью приложения AAMirror можно полностью отображать рабочий стол телефона и запускать даже не совместимые навигации типа ЯндексНавигатора через Андроид Авто. Но для корректной работы приложения, нужно скачать еще одно, в пару к «зеркалу» – ROOT права.

Из одобренных Android Auto навигаций, помимо штатной Google Maps, которая так же может без проблем проложить вам маршрут и рассказать о пробках, вы можете установить Wase. Программа получает информацию через водителей онлайн, из нее вы можете узнать не только о пробках. Но и камерах, постах ДПС, авариях и даже цены на топливо на различных заправках. Действительно удобное приложение!
