Какое значение имеют подписи hdmi-портов на телевизоре

Классификация и типы HDMI

Кабель по своей структуре состоит из:

  • внешней оболочки;
  • оплетки или экрана с медными жилами без изоляции для пайки;
  • еще одного экрана из фольги;
  • оболочки из полипропилена;
  • экранированных витых пар для передачи информации;
  • неэкранированных витых пар для сигналов SDA SCL;
  • других проводящих элементов для питания и управляющих сигналов.

Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.

Для поддержки протоколов существует такие виды кабеля:

  • Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
  • High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
  • Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
  • Ultra High Speed. Поддержка разрешения до 8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
  • Standard Automotive Cable – предназначен для использования в транспортных средствах.

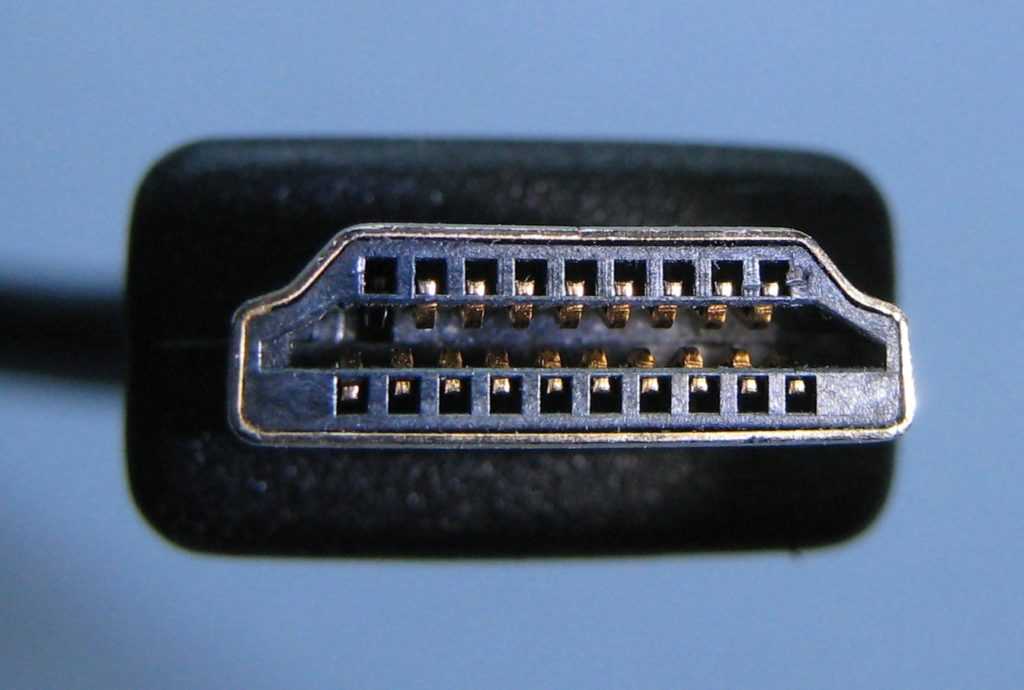

Типы разъемов также могут быть различными, делятся на такие типы:

  • А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
  • В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
  • C или miniHDMI. Применяется для многих портативных устройств.
  • D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
  • Е или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.

Существуют кабели для взаимодействия устройств с такими разъемами:

  • HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
  • HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
  • MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
  • HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.

При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.

OMARS Premium HDMI

Проводной «внедорожник».

Скорость передачи

: 21 Гб/с |Длина : 2м/3м |Сертификация : HDMI Premium Standard

Достоинства:

  • Сертификат «HDMI Premium»
  • Небольшой объём

Недостатки:

Ограниченное количество вариаций длины

OMARS Premium HDMI вобрал в себя почти всё нужное, что требуется хорошему кабелю, особенно, когда ощущаешь печальную лёгкость кошелька после закупки. Во-первых, он довольно дешёв. Всего за $10 за 2-3х-метровый кабель, ощутимого удара по бюджету эта сумма не нанесёт.

К тому же, эти кабели сертифицированы по стандартам HDMI Premium. Маленькая печать на коробке имеется. Также, OMARS имеют проводимость в 21 Гб/с – выше, чем наш золотой стандарт в 18 Гб/с.

Дизайн вполне обыден, но его штекеры не такие громоздкие. Полезно, если вы хотите поставить консоль рядом со стеной, чтобы сохранить место. Также, обычно такие кабели продаются длиной до 3 метров, что приемлемо для большинства настроек.

Виды и версии

Над созданием интерфейса работало сразу несколько известных компаний: Thomson, Sony, Philips, Hitachi и другие. В результате, в 2002 году официально было объявлено о появлении нового стандарта. Вот уже более 15 лет HDMI занимает весомое положение в индустрии цифровых технологий. Разработчики не останавливаются на достигнутом, постоянно совершенствуя кабель.

Чтобы определить версию HDMI, ознакомьтесь со спецификацией. Вкратце рассмотрим отличительные особенности всех существующих версий:

  • Версия 1.0 появилась в 2002 году. Максимальная пропускная способность 4,9 Гбит/с.
  • Спустя два года появилась модификация 1.1. Разработчики сумели улучшить обработку звука для воспроизведения DVD-Audio.
  • В 2005 году интерфейс подвергся масштабным изменениям. Релиз 1.2 включал в себя обширный спектр инноваций:
    • Поддержка 1-битового аудио.
    • Использование равномерного цветового пространства.
    • Налажено взаимодействие с низковольтными источниками сигнала.
    • Дополнен протокол дистанционного управления.
  • 1.3 – 2006 год. Частота синхронизации была увеличена до 340 МГц. Интерфейс начал поддерживать глубокий цвет, улучшена цветопередача до стандарта xvYCC.
  • 1.4 – добавлена поддержка воспроизведения контента в формате 4К.
  • Последняя версия 2.0. Разработчики повысили разрешение до 3840х2160 пикселей. Поддержка до 32 аудиоканалов.

КАБЕЛЬ HDMI 2.0 4K 3D UHD

С версиями разобрались, этот фактор нужно учитывать при выборе кабеля. Ведь если вы купите шнур для воспроизведения видео в формате 4К, но он будет первой версии, то ничего из этого не выйдет.

Теперь поговорим о видах HDMI кабелей, их тоже очень много. В спецификации высокоскоростного шнура выделено 5 типов. Рассмотрим все разновидности и их специфические особенности.

Standard

Стандартный вид обеспечивает поддержку видеоконтента с разрешением 1080i (Full HD) или 720p (HD). Используется для подключения всевозможной домашней техники с незначительными параметрами: DVD, спутниковый ресивер, плазмы, ЖК и LED экраны.

Это бюджетный вариант, предназначенный для бытовых устройств. Подойдет пользователям, которые нетребовательно относятся к высокому качеству картинки и звука. Характеристики:

  • Максимальное пропускное свойство – 4,9 Гбит/с.
  • Частота передачи видео – 165 Мп.
  • Глубина цвета – 24 бита.

Это все что нужно знать рядовому пользователю.

High Speed

Высокоскоростной тип отличается поддержкой практически всех форматов видео, в том числе 3D и Deep Color. Технические характеристики:

  • Максимальное пропускное свойство – 10,2 Гбит/с.
  • Частота передачи видеопотока – 1080 Мпикселей.
  • Глубина цвета – 48 бит.

Реализована поддержка реверсивного звукового канала, вследствие чего обеспечивается передача аудио высочайшего качества без применения дополнительных шнуров. Естественно, что в подключаемых устройствах (домашний кинотеатр или обычный телевизор) в обязательном порядке должна присутствовать эта технология. Передает видеосигнал с разрешением 4096 х 2160 пикселей.

Standard with Ethernet

Стандартный + Интернет абсолютно ничем не отличается от кабеля первого типа, за исключением того, что оснащен дополнительным каналом для передачи интернет данных со скоростью до 100 Мбит/с. Функция будет доступна только в том случае, если подключаемое устройство поддерживает технологию Ethernet HDMI.

Подключение этого типа предоставляет возможность установить высокоскоростное интернет-соединение и раздачу получаемых данных на другие устройства, подключенные через интерфейс HDMI. Также реализована поддержка Audio Return Channel.

High Speed with Ethernet

По большому счету это улучшенная версия предыдущего вида. Что касается спецификаций, то они соответствуют параметрам версии 1.4. Универсальный кабель, который подойдет для принятия и трансляции контента с подключением к интернету.

Automotive Standard

Особенный вид, позволяющий подсоединять внешние HDMI устройства к автомобильным медиасистемам. Специалисты используют данный кабель в процессе установки в автомобиле аудиосистемы.

Выбираем тип кабеля HDMI

Определившись с длиной кабеля, необходимо определится с функциями, которые на этот кабель будут возложены, а именно:

  • Разрешение и формат передаваемого видеосигнала.
  • Наличие канала Ethernet.

Начнем с первого пункта — «Разрешение и формат передаваемого видеосигнала по HDMI».

Тут все просто — чем меньше разрешение передаваемого сигнала, тем меньше требование к кабелю и больше денег вы сэкономите. Если ваш телевизор или монитор не поддерживает разрешение 1920×1080, то вам должен подойти любой кабель. Если поддерживает, то вам придется дочитать статью до конца.

Поддержка вашим телевизором формата FullHD, уже накладывает некоторые дополнительные требования к шнуру HDMI. Ну и тут не все так просто!!! Кроме такого параметра, как возможное разрешение нужно так же узнать какой тип развертки видеосигнала поддерживает ваш телевизор: 1080p или 1080i.

Различие между типами разверток 1080p и 1080i

Количество передаваемых данных по кабелю HDMI намного больше для режима 1080p, чем для 1080i. Поэтому и требования к кабелю в первом случае выше.

Итак: Для телевизора FullHD c 1080p подойдет HDMI кабель с маркировкой «HDMI High Speed». Для FullHD телевизора, который поддерживает только 1080i подойдет кабель с маркировкой «HDMI Standart» и «HDMI High Speed». Причем на покупке первого вы сможете значительно сэкономить.

Наличие канала Ethernet

Для телевизора FullHD c 1080p с каналом Ethernet выбираем только «HDMI High Speed with ethernet «. Для FullHD телевизора 1080i с каналом Ethernet подойдет кабель «HDMI High Speed with ethernet » и «HDMI Standart with ethernet «. Причем «HDMI Standart with ethernet » должен обойтись намного дешевле.

Разъемы HDMI кабеля.

Итак, мы выяснили, что более продвинутый технологически по всем параметрам тип High Speed with Ethernet в спецификации 1.4, а теперь немного поговорим о существующих разъемах HDMI кабеля. Согласно спецификации типы разъемов HDMI обозначаются латинскими буквами (A, B, C, D,  E) или словами mini и micro.

  • Type A (standart HDMI) — стандартный разъём, который чаще всего встречается в цифровой технике.
  • Type C (micro HDMI) и Type D (mini HDMI) — уменьшенные типы обычно встречаются на планшетах, фотоаппаратах, ноутбуках, видеокамерах и различных мобильных и портативных устройствах.
  • Type B —  имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p (менее популярен, чем предыдущие типы).
  • Type E —  разъем имеет замок, который обеспечивает надежную фиксацию коннектора с гнездом в момент эксплуатации устройства (применяется в автомобилях для соединения мультимедийных устройств).

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту

Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

На что обратить внимание при покупке HDMI кабеля

Перед покупкой HDMI-кабеля стоит внимательно изучить его технические характеристики. Важна длина провода, поэтому следует предварительно провести расчеты, на какую длину потребуется сделать прокладку кабеля. Также стоит определиться, потребуется ли соединение с Интернетом, и совместимы ли сопрягаемые девайсы с данной функцией.

Материал, из которого состоит конструкция кабеля, также влияет на параметры передаваемого сигнала. При этом не стоит забывать о конкретных условиях использования кабельного соединения. Так, кабели с нейлоновым плетением характеризуются гибкостью и простотой перемещения в стесненном пространстве.

Для рядового пользователя подойдет кабель версии 2.0, который обеспечивает высокую скорость обмена данными, поддержку 4K и всех медиаформатов.

Защита HDMI портов

Что действительно важно – защита HDMI портов от выгорания. Тут, к огромному сожалению, никакая новая версия стандарта не спасёт… HDMI порты как горели от «горячего подключения», т.е

подключения без обесточивания, так и горят. Производители хоть и пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту, помогает это далеко не всегда. Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.


Защита HDMI интерфейсов Dr.HD HDMI Protector

В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса. Всё это является следствием общей дешевизны комплектующих

Такая вот схемотехника… Не важно, кто производитель вашего телевизора или видеокарты. Проблема таится в самом интерфейсе

Поэтому, какую бы версию HDMI ни поддерживали ваши устройства, их коммутацию следует проводить только при отключении всех устройств схемы из розетки! Если делать этого нет возможности или просто хочется дополнительно обезопасить дорогостоящее оборудование, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.


Защита HDMI порта DL-SP

Такие пассивные элементы (проще говоря, предохранители) защитят технику с HDMI интерфейсами от электростатических разрядов, разности потенциалов при подключении оборудования «на горячую», а также грозовых наводок. Они активны на всех каналах TMDS и будут выступать в качестве конечной защиты ESD. Если вдруг разряд пойдёт по кабелю, защитник примет весь удар на себя.

Что такое HDMI интерфейс

Буквы HDMI – это аббревиатура, которая расшифровывается как «Мультимедийный интерфейс высокой четкости». Или на английском — “High Definition Multimedia Interface». Слово «мультимедийный» подчеркивает главную особенность технологии: HDMI способен передавать не только видеосигнал, но и звуковые данные. Благодаря этому был дан «зеленый свет» мониторам со встроенными динамиками. А также новым поколениям игровых консолей и другим мультимедийным устройствам.

История появления и развития HDMI

На конец ХХ века часто используемыми оставались стандарты VGA (аналоговый) и DVI (цифровой). Оба интерфейса передавали исключительно видеоданные. Однако в компьютерной технике большего и не требовалось. Для телевизоров же безальтернативными оставались тюльпаны RCA, а также стандарт SCART – оба аналоговые. К началу XXI века эти технологии начали устаревать. Потому что современные плазменные панели требовали передачи сигнала в цифровом виде, чтобы избежать потери данных. Поэтому такие компании, как Hitachi, Sony, Philips и другие разработали технологию HDMI, способную передавать мультимедийные данные в цифровом формате.

Первоначальные технические характеристики первого (1.0) кабеля не впечатляли – всего 4.9 Гбит/с Например, столько же было у DVI. Но способность передачи аудио изменила ситуацию, и HDMI начал завоевывать популярность. Заручившись поддержкой компаний, разработчики могли без помех развивать интерфейс. Постепенно росла поддержка разрешения, что развязывало руки создателям дисплеев. Настоящим прорывом стала версия 1.4, в которой появилась технология ARC, позволяющая передавать аудиоданные в двух направлениях. Кроме того, появился тип кабеля, включающий в себя технологию Ethernet. По состоянию на версию 2.1 HDMI поддерживает разрешение уже до 10К с пропускной способностью 48 Гбит/с. И работа над модернизацией интерфейса все еще продолжается.

От чего зависит качество передачи сигнала по HDMI

Преимущество цифровой передачи — меньшая подверженность помехам. Если при передаче сигнала путем колебания напряжения даже малейшее вмешательство скажется на качестве изображения, то в интерфейсе HDMI все куда стабильнее. Нолики и единички – это как «все или ничего». Сигнал есть, или же его нет. А уже полученные знаки расшифровывает электроника, после чего информация выводится на экран или динамики. И все же определенные проблемы присутствуют. К примеру, качество сигнала зависит от длины провода. При длине более 10 метров необходимо использовать усилители сигнала, чтобы избежать потери данных (устанавливаются на вход устройств вывода).

Чтобы добиться полной защиты от помех, производители качественных кабелей устанавливают два рубежа обороны. Первый – экраны вокруг каждой витой пары, второй – общий защитный экран. Все это в комплексе с качественными штекерами приводит к хорошему сигналу без каких-либо помех.

Преимущества и недостатки HDMI интерфейса

Как и другие компьютерные и мультимедийные технологии, стандарт HDMI имеет перечень плюсов и минусов. Преимуществ довольно много:

  • Простота в подключении и использовании;
  • Лидерская пропускная способность кабеля;
  • Обратная поддержка более старых спецификаций;
  • Поддержка видео и аудио в одном интерфейсе;
  • Широкий спектр поддерживаемых устройств;
  • Возможность управления звуком с одного устройства (технология ARC, доступна с версии 1.4 и старше).

Недостатки тоже есть, но тщательность разработки свела их к минимуму. Из заметных стоит только выделить зависимость сигнала от длины кабеля, но с этой трудностью сталкиваются абсолютно все интерфейсы.

Актуальность HDMI интерфейса

Не будет ошибочным утверждение, что на данный момент, с точки зрения актуальности, интерфейс HDMI является лидером среди аналогов. Его универсальность привела к тому, что разъем появляется во многих видах техники. А наличие аудиоканала сделало его практически незаменимым. HDMI – прекрасная опция не только для мониторов, но и для ТВ. А также для домашних кинотеатров, музыкальных центров, консолей и многих других устройств. Нет никаких сомнений, что в ближайшие годы тенденция не изменится, а лидерство HDMI будет только укрепляться.

Какова максимальная оптимальная длина кабеля HDMI?

Вы должны знать, что на этот вопрос существует множество ответов, и все они немного нечеткие. Не вдаваясь в подробности, которые были бы полезны, просто знайте, что сам термин, HDMI, на самом деле относится к спецификации кабеля, и в этой спецификации есть определенный набор тестов, которые вы можете использовать, чтобы увидеть, проходит ли кабель или не проходит сертификацию для спецификация кабеля. Итак, вы можете взять любой кабель, запустить эти тесты и посмотреть, соответствует ли он спецификации.

В общем, что может заставить кабель не пройти тесты спецификации? Чем длиннее кабель, тем сильнее меняется сигнал при прохождении. Такое ухудшение сигнала при его движении по кабелю является нормальным, и чем короче кабель, тем менее заметно ухудшение. Итак, мы знаем, что короткие кабели – это хорошо, а произвольно длинные – плохо, но что насчет промежуточных?

Вкратце, многие производители продают кабели HDMI длиной до 50 футов. Это может означать, что 50 футов – это «максимальная» длина, но это просто не так. Когда сигнал ухудшается, это не значит, что кабель перестает работать, просто сигнал на другом конце становится все хуже и хуже. Большинство производителей рекомендуют не подниматься выше 20 футов без какого-либо решения с питанием (подробнее об этом ниже). Итак, хотя максимальной длины как таковой не существует, вы должны думать о 20 футах как о максимальной оптимальной длине.

HDMI кабель и интерфейс

HDMI – это аббревиатура от High-Definition Multimedia Interface, что на английском означает мультимедийный интерфейс высокой чёткости. Презентация этого стандарта состоялась в 2003 году. С тех пор многое изменилось, и на рынке уже появились несколько его ремейков. Каждый из них предлагал все более быструю передачу данных, чем предшественник.

Как уже говорилось, данный стандарт служит для отправки несжатых данных многоканального аудио и видео. Цифровой шнур идеально подходит для подключения цифровых устройств. Благодаря единому стандарту можно объединить большинство телевизионных устройств, таких как Blu-Ray-плееры или даже DVD-плееры, телевизоры, игровые консоли, телевизионные приставки, декодеры или мониторы. Вариантов конфигураций – масса.

Начиная с версии 1.4, в технологии HDMI реализована поддержка развёрток, превышающих разрешение 1080p, включая технологию Deep Color и 3D-форматы. Кабель HDMI High Speed был разработан для обеспечения разрешения 1080p и выше, включая новые технологии отображения изображений, такие как 3D, 4K и Deep Color.

Для чего нужен HDMI ARC и его функции

Самая большая заслуга кабеля HDMI состоит в том, что для его подключения нужен всего лишь один разъем. Это возможно, благодаря функции возвратного аудиосигнала, которая стала одной из важнейших разработок. Для телевизоров с технологией SmartTV эта функция наиболее полезна, так как подобные устройства способны самостоятельно создавать сигнал, хотя и не очень качественный (как и у любого классического ТВ-приемника). Поэтому технология HDMI ARC дает возможность наслаждаться объемным и качественным звуком без помех.

Если вы решили сделать современный домашний кинотеатр, ничем не уступающий общественным аналогам, а телевизор не обладает технологией SmartTV, то необходимо приобрести специальную смарт-приставку, либо специальную плату с идентичными характеристиками.

Сравнительные характеристики

Чтобы определиться с моделью, необходимо внимательно изучить сравнительные характеристики всех аксессуаров, вошедших в наш ТОП.

Таблица. Сравнительные характеристики кабелей HDMI.

Модель Версия Материал проводника Материал диэлектрика Цена, руб.
GreenConnect HDMI — HDMI (GCR-HM301) 2.0 Медь Поливинилхлорид От 325
Atcom High speed HDMI — HDMI 2.0 Медь Поливинилхлорид От 230
Nobby Expert HDMI-HDMI (NBE-HC) 2.0 Медь Поливинилхлорид От 560
Philips HDMI — HDMI (SWV3452 (3) S/10) 2.0 Медь Поливинилхлорид От 650
Monster HDMI — HDMI (122946-00) 2.0 Медь Поливинилхлорид От 2 000
Syncwire HDMI-кабель 2.0 Медь Поливинилхлорид От 1 300
AudioQuest Pearl 2.0 Медь Полиэтилен От 1 500
ENDO Inspiration Optical fiber HDMI — HDMI 2.1 READY 2.1 Медь Поливинилхлорид От 22 000
Belkin HDMI 2.1 Ultra High Speed 2.1 Медь Поливинилхлорид От 3 900
ENDO Inspiration Optical fiber micro 2.1 READY 2.1 Медь Поливинилхлорид От 36 000

HDMI – что это такое

HDMI-разъем присутствует в самой разной технике современного образца.

HDMI-разъем присутствует в самой разной технике современного образца. Интерфейс может поддерживать несколько вариантов разрешения, позволяющих получить максимально качественное изображение и звук. За счет того, что был разработан HDMI-интерфейс, удалось в несколько раз увеличить возможности функционального характера. Теперь пользователи техники получают намного больше полезных возможностей. Основным преимуществом в данной ситуации является то, что можно одновременно передавать как картинку, так и звук. В связи с этим нет никакой необходимости использовать огромное количество самых разных шнуров для выполнения тех или иных функций.

Если говорить об расшифровке аббревиатуры HDMI, то она означает мультимедийный интерфейс высокой четкости. Благодаря своим функциональным возможностям, интерфейс может передавать пользователю контент, который будет иметь максимальное разрешение. С помощью разъема можно передавать аудио. Огромным преимуществом можно назвать то, что контент полностью защищается от пиратства. Такое было сделано для того, чтобы избавиться от пиратства в дальнейшем.

Интерфейс был разработан таким образом, чтобы полностью соответствовать регламенту цифрового контента. На сегодняшний день HDMI-интерфейс делится на огромное количество самых разных типов. Все версии оптимизированного типа имеют те или иные улучшения. Именно поэтому обновленные спецификации данного разъема вполне можно считать совершенным продуктом.

Стоит отметить, что далеко не во всех случаях в комплект техники будет входить кабель HDMI. В некоторых случаях потребуется дополнительно покупать шнур. Как же выглядит шнур такого типа? Это самый обычный шнур, длина которого может составлять от 3 до 5 метров. Также в продаже можно отыскать и более долгие шнуры. Кроме того, производители могут предложить провода с разными оболочками. Особой популярностью пользуются те варианты, которые обладают усиленной защитой от воздействия механического характера. Некоторые варианты шнуров дополнительно имеют ферритовые кольца, которые позволяют во время эксплуатации избежать возникновения разного рода помех.

Когда появился HDMI-выход

Над тем, чтобы внедрить интерфейс в работу современной техники, работали популярные во всем мире бренды. Но зачем было создавать новый интерфейс, если присутствовало достаточно много других вариантов? Основной особенностью HDMI-интерфейса является то, что данный порт полностью цифровой. С его помощью удалось обеспечить одновременную передачу звука и картинки в отличном качестве.

Разработчики отметили, что новый интерфейс позволяет передавать разного рода контент, который будет иметь максимальное разрешение. Таким образом, с помощью всего одного кабеля удалось заменить несколько разных проводов. Пользователям стало проще эксплуатировать технику и дополнительно они получили новые возможности.

Чем HDMI-разъем отличается от остальных выходов

До того, как был разработан HDMI-интерфейс, остальные выходы позволяли передавать аналоговый сигнал. С помощью HDMI удалось полностью перейти на цифровой формат. На сегодняшний день пользователи без проблем могут приобрести кабель нужного размера, что позволило максимально удобно и эффективно использовать тот или иной вид техники.

Устройство HDMI-кабеля

Шнур изготавливается с нескольких разных элементов, что позволяет достичь максимального показателя скорости передачи данных и надежности. В состав входят такие элементы, как:

  • Оплетка;
  • Защита;
  • Оболочка из полипропилена;
  • Витая пара двух разных типов;
  • Экран, который изготавливается только из качественного алюминия;
  • Элементы, которые управляют сигналами и системой питания.

Благодаря наличию таких элементов, удалось достичь быстрой передачи данных, что сделало кабель такого типа наиболее популярным.

Рекомендации по выбору HDMI кабеля.

На просторах интернета можно встретить разные советы и рекомендации по выбору кабеля HDMI, я же постараюсь обратить ваше внимание на основные моменты, которые надеюсь помогут вам выбрать квалитативный шнур. Как вы понимаете, характеристики кабеля напрямую зависят от материала из которого он изготовлен, но проверить его физические свойства практически невозможно

Получается так, что покупая кабель HDMI приходиться полагаться на совесть изготовителя, а после его тестировать самому и делать заключение о качестве воспроизведения уже из личных ощущений.Однако есть несколько моментов на которых стоит заострить свое внимание и заодно сэкономить энную сумму денег.

1. Бытует мнение, что разъемы с позолоченными контактами лучше отображает видео и аудио информацию. На самом деле золото наносят для защиты контактов от образования налета окиси (коррозии), которая сильно увеличивает сопротивление и способствует плохому сигналу. Но подобную защиту дают и другие катодные (никелирование, хромирование) покрытия металла, которые в свою очередь более стойкие к частому извлечению разъема, а золото из-за своей мягкости относительно быстро стирается.

Не могу сказать со 100% уверенностью, но думаю, что на контакты HDMI разъема сейчас позолоту не наносят, а покрывают их нитридом титана. Покрытые контакты нитридом титана на вид сложно отличить от позолоченных и в своих свойствах он прочнее, а значит его использование вполне обоснованно. Так что если вы планируете использовать кабель в каких-то влажных условиях, то наверно стоит купить шнур с таким покрытием контактов, а если такой надобности нет, то можете взять и с другим покрытием, на качестве передачи сигнала это не отразиться.

2. Цифровой сигнал в целом не столь требователен к кабелю (сигнал либо проходит в абсолютно полном качестве, либо не проходит никак — без вариантов), но так называемые артефакты могут возникать из-за нарушения технологии (например, сечение проводников не соответствует действительности) или если при передаче сигнала на большое расстояние не используются усилители сигнала. В спецификации не указывают какой должна быть максимальная длина HDMI кабеля, ведь разного размера «шнурки» могут одинаково хорошо передавать сигнал в зависимости от качества исполнения и конструкции.

Например, активные однонаправленные кабели HDMI длиной в 40 метров имеют встроенный репитер для усиления сигнала, а при использовании обычного шнура более 15 метров (если нет звука или плохое изображение) специалисты рекомендуют использовать усилитель-эквалайзер HDMI. Качество сигнала во многом зависит от площади сечения проводников. Например, кабель категории «Standart» длиной в 5 метров могут сделать из проводника площадью поперечного сечения 28 AWG (0.081 мм2), а при усовершенствовании конструкции и использовании проводника 24 AWG (0.205мм2) длина шнура для максимально эффективной передачи сигнала может равняться 12-15 метрам.

В общем чем длиннее кабель вы будите использовать, тем толще должен быть диаметр проводника. Как правило, диаметр обозначают в соответствии с Американским калибром проводов AWG (чем выше значение, тем тоньше проводник). Из различных источников удалось выяснить, что лучше придерживаться следующих значений:

  • 5 м — 7 мм (28AWG)
  • 10 м — 8 мм (26AWG)
  • 15 м — 9 мм (24AWG)
  • 20 м — 10 мм (22AWG)

Это конечно не правило и возможно эти числа у вас вызовут сомнения, но я думаю, что в соотношении длины и калибра все-таки стоит ориентироваться на эти цифры.

3. Экранирование кабеля HDMI помогает защитить его от внешних и внутренних наводок. На рисунке выше изображен оптимальный метод экранирования. По принципу витой пары (характеристики витой пары), каждая сигнальная пара (два проводка — плюсовой и минусовой) переплетается с «землей» на всем протяжении провода. Такой подход экранирования дает возможность снизить наводки от самой сигнальной жилы.  А для защиты от внешних помех и наводок используется экранирование из фольги и оплетки.

Не лишним будет так же если на кабеле будет присутствовать ферритовый фильтр в виде колец или цилиндра. Это дополнительный внешние фильтры используются для подавления высокочастотных внешних помех. И наконец, если все проводники имеют нормальную площадь сечения, а экранирование в целом выполнено качественно, то хороший шнур HDMI не может быть в принципе тонким. Оптимальная толщина кабеля в миллиметрах показана выше.

Надеюсь данная публикация поможет Вам выбрать HDMI кабель для телевизора, компьютера (здесь читайте о том как выбрать телевизор LED с функцией 3D) или любого другого цифрового устройства. А если у Вас есть чем дополнить данный материала и вы не прочь поделиться своим опытом с нами, то милости просим в комментарий.
